lmh6629 ***（什么脚输入输出、供电）
user5615642 提问时间: 2023-10-03 16:56:57 / 已解决
如需获得 12个回答
user5615642 回答时间: 2023-10-03 17:17:16 - user5615642 回答时间: 2023-10-03 17:39:03

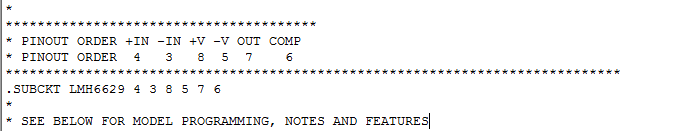

这个是lmh6629的SPICE模型

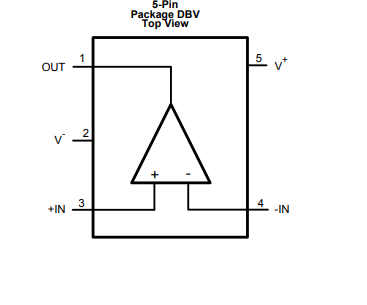

answer 回答时间: 2023-10-03 17:57:54在手册的第三页有引脚的定义，手册链接如下：
www.ti.com.cn/.../lmh6629.pdf
Kailyn Chen 回答时间: 2023-10-03 18:18:46

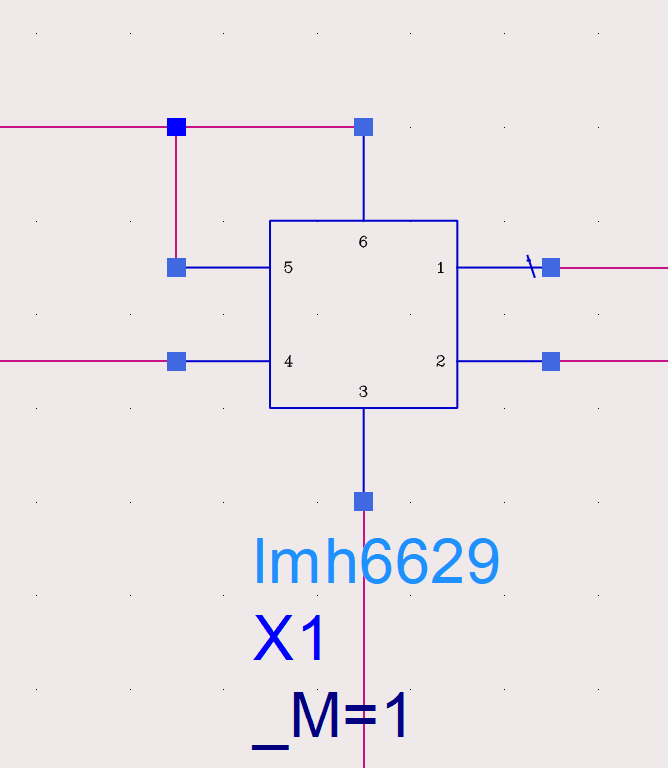

xyz549040622 回答时间: 2023-10-03 18:37:26看数据手册，有个5脚和8脚的封装，你的6脚哪来的了？还是隐藏引脚了
Amy Luo 回答时间: 2023-10-03 18:55:23绘制原理图封装要根据数据手册管脚说明定义管脚序号，有时候会多出来一个管脚是用来对应PCB封装中的散热焊盘的，这个管脚一般连接到功率地上。
- user5615642 回答时间: 2023-10-03 19:13:31
这个是下载的spice模型自带的，看例子， 多出来的6脚应该接在直流源上
- user5615642 回答时间: 2023-10-03 19:31:39

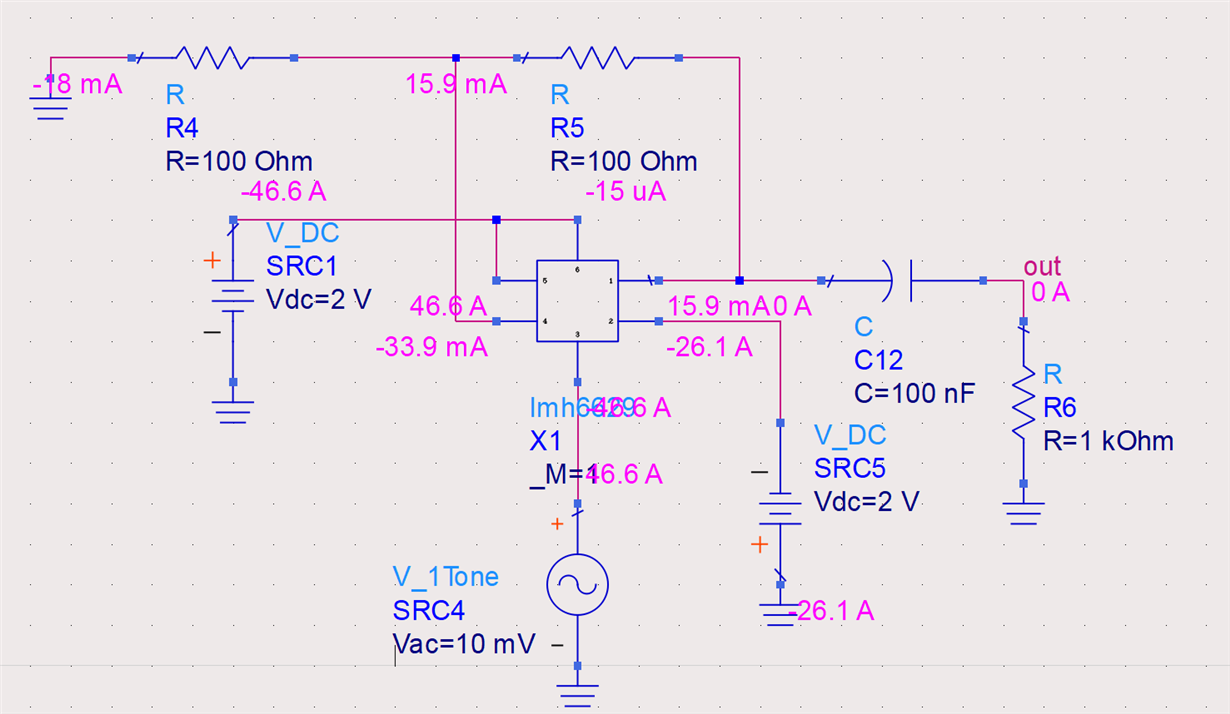

我在Tina-ti里面仿，将多出来的6脚接在5脚上，是可以工作的。但是把SPICE模型导入ADS里面，就没法工作了
user5615642 回答时间: 2023-10-03 19:51:36
Ricardo Li 回答时间: 2023-10-03 20:15:02 要看宏模型里边的定义了，像TINA中的解释如下：
- user5615642 回答时间: 2023-10-03 20:43:14
*** ，我只能看到内部电路图，然而内部电路图太复杂了！！！所以就没法确定管脚的属性
- user5615642 回答时间: 2023-10-03 21:00:38
这个封装模型似乎和SPICE模型不太一样
