放大增益是否=1+(R205/R201)?谢谢！
OPA2134应用
user3790095 提问时间: 2023-10-03 15:12:45 / 未解决
如需获得 15个回答
Amy Luo 回答时间: 2023-10-03 15:42:03您好，
直流增益是这些。
- user3790095 回答时间: 2023-10-03 16:08:25
语音信号也是一样的吧？
- Kailyn Chen 回答时间: 2023-10-03 16:39:44
这个电路是哪里的？ 这是一个由运放搭建的低通滤波器。
- user3790095 回答时间: 2023-10-03 17:06:39
这个是PCM1681里推荐使用OPA2134的电路图，对语音没有增益么？
- Amy Luo 回答时间: 2023-10-03 17:36:41

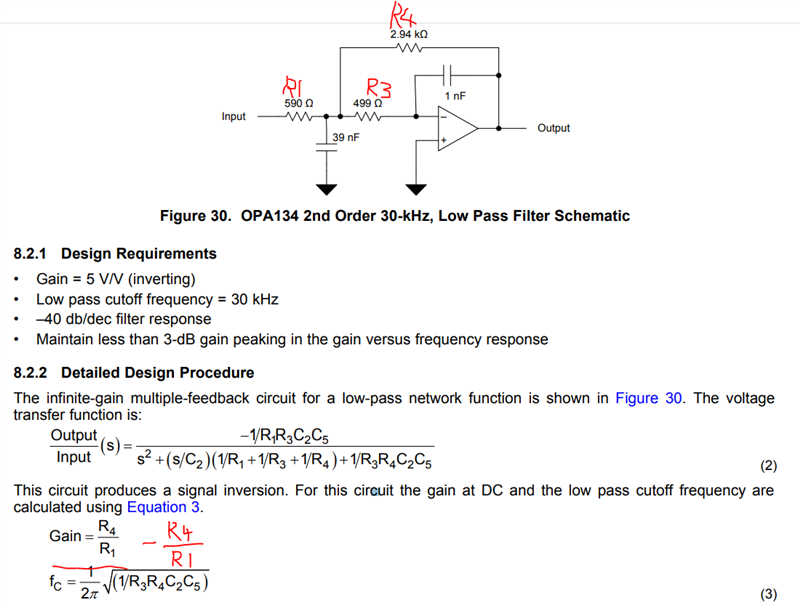

您好，语音是交流信号，增益可按数据手册16页公式2计算。公式3是低通滤波器的截止频率，即幅值已下降到直流信号输出幅值的0.707倍。

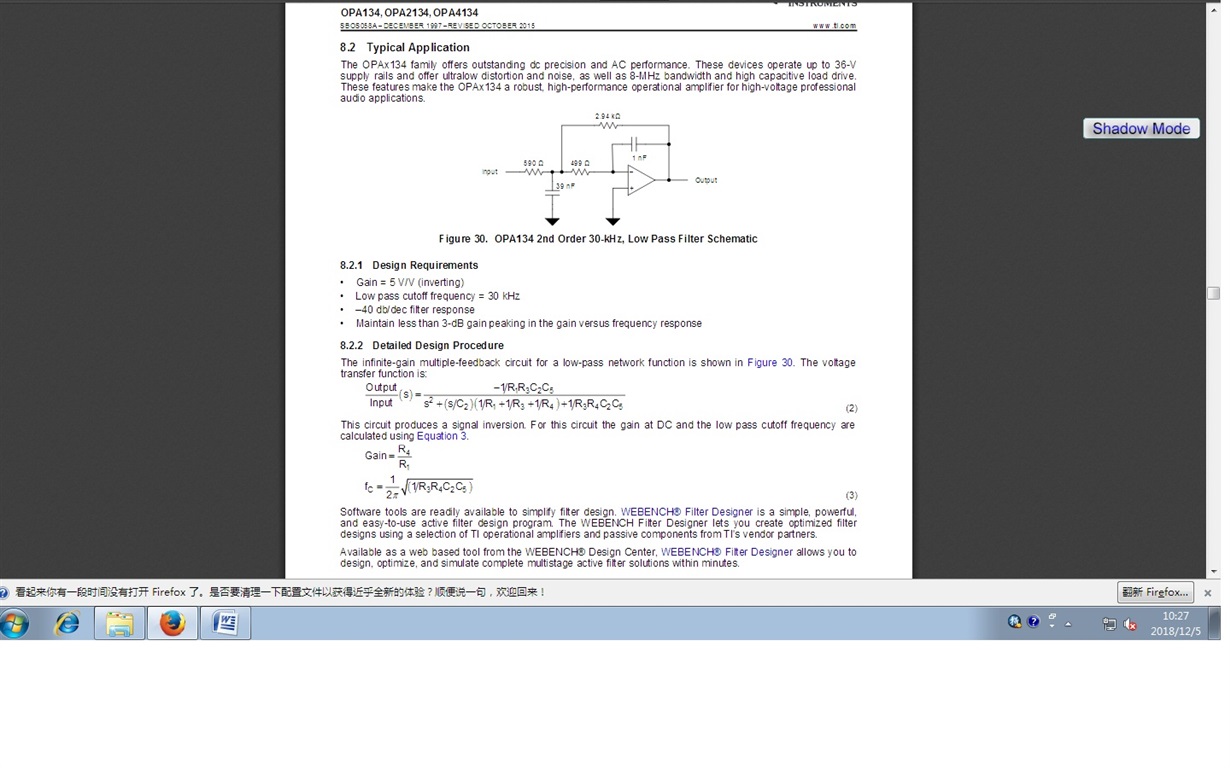

user3790095 回答时间: 2023-10-03 18:08:00 如上图所示，公式2和公式3中都是参见图30，但公式里R1\R2\R3\R4、C2/C5、S分别指图中的哪个 呢？谢谢

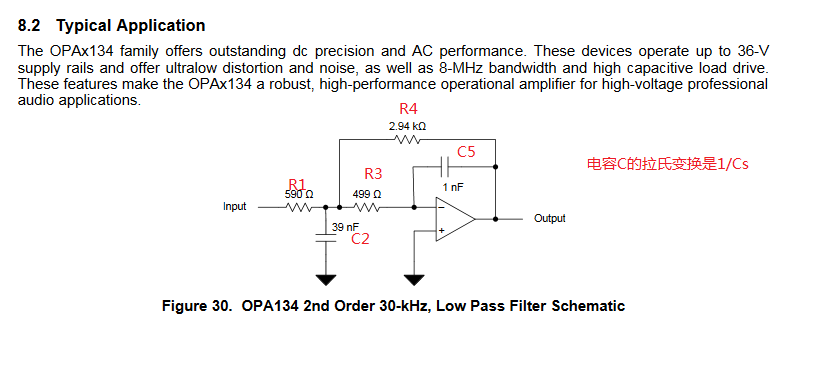

Ricardo Li 回答时间: 2023-10-03 18:35:50 这是一个2阶的有源低通MFB滤波器，电容我不太确定，大概1nF是C2，不过谁是C2谁是C5并不影响fc的频率，C2和C5影响的是Q值，如果需要设定Q值，再找MFB低通滤波器的资料吧。
Amy Luo 回答时间: 2023-10-03 19:07:42 - user3790095 回答时间: 2023-10-03 19:25:06
公式2中的S/C2，S是什么意思，怎么取值？
- user3790095 回答时间: 2023-10-03 19:57:31
公式2中的S/C2，S是什么意思，怎么取值？
- user3790095 回答时间: 2023-10-03 20:23:20
公式2中的S/C2，S是什么意思，怎么取值？
- Amy Luo 回答时间: 2023-10-03 20:43:17
这是为了方便分析，拉式变换后在复频域列出的传递函数，s就是jw，也就是j2πf，真要计算也很麻烦，建议TINA仿真。
- user3790095 回答时间: 2023-10-03 21:06:32
按公示2计算，增益为多少？
- Amy Luo 回答时间: 2023-10-03 21:26:51
公式2是交流增益，计算是在某个频率下的增益。
您为什么要计算交流增益，您要验证或想知道什么呢
- user3790095 回答时间: 2023-10-03 21:55:03
公式2中的S/C2，S是什么意思，怎么取值？
