请教，OPA1632在2脚串接104电容，改善噪声问题；但发现有直平电平冲击声音；请问应该如何解决？谢谢！
OPA1632在2脚 vcom串接104电容，改善噪声问题；但发现有直平电平冲击声音；
user4497959 提问时间: 2023-10-06 21:13:02 / 已解决
如需获得 5个回答
- Kailyn Chen 回答时间: 2023-10-06 21:35:33
可以看下OPA1632的7.2 Functional Block Diagram框图，可以看到Vocm接的是内部error amplifier
的反相输入端，但运放由于不是理想运放，所以有输入偏置电压，失调电流等直流特性，所以您这里直接接电容到地的话，没有给直流提供回流路径，是不合理的。
user4497959 回答时间: 2023-10-06 21:57:09 您好！
Kailyn Chen
OPA1632 Datasheet我有看到7-2方框图；

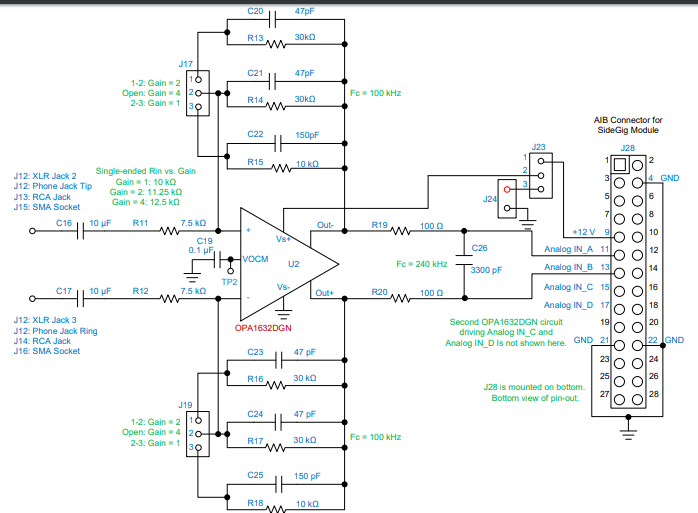

如图，我也有参考设计手册中有类似设计，所以才将2脚vcom脚接0.1uf电容；
2脚接地确实没有噪声与直流电平输出至op级；但是会存在高频噪声；
（有排除不是电源问题）
请教有什么办法解决，谢谢！
- Kailyn Chen 回答时间: 2023-10-06 22:22:58
2脚接地，会存在高频噪声，那么接电容之后，除了有直流电平之外，高频噪声有所改善吗？
如果需要2脚接电容的话，那可以考虑在2脚这里再加一个电阻到地给直流电平提供回流路径。
另外，您这个参考设计是TI网上推荐的吗？ 我在OPA1632的主页上没找到。
- user4497959 回答时间: 2023-10-06 22:55:56
2脚接地会存在高频噪声，2脚如果串接104~225会存在直流电平；有尝试2脚增加与电阻到地，情况下直接接地一样；
注: 参考设计是Ti官网设计资料；
KW X 回答时间: 2023-10-06 23:28:54建议通过RC接地。
