HI TI Team:
在使用xtr111应用在产品设计中,起初设备运行稳定,运行一段时间过后设备不工作,其它器件完好,XTR111烧毁,无法工作。如下是原理图帮忙看看有哪些地方需要改善的。谢谢。
现在也在检查坏片的每个管脚对地阻抗与正常芯片对比,确认是哪个管脚发生了问题。
HI TI Team:
在使用xtr111应用在产品设计中,起初设备运行稳定,运行一段时间过后设备不工作,其它器件完好,XTR111烧毁,无法工作。如下是原理图帮忙看看有哪些地方需要改善的。谢谢。
现在也在检查坏片的每个管脚对地阻抗与正常芯片对比,确认是哪个管脚发生了问题。
最好是分析一下损坏原因. 输入信号有高压脉冲吗? 加防护, 输出有短路吗? 加限制.......
输入电压在10-36v之间,在正常范围之内吧,若有高压脉冲如何加一些防护
您好,
输入信号电压VIN范围最大是–0.5 to (Vvsp) + 0.5,参考数据手册ABSOLUTE MAXIMUM RATINGS表格。
如果以24V供电,数据手册推荐的输入电压范围是0 to 12V。可参考数据手册16页INPUT VOLTAGE部分。
HI Amy:
如果我是Vvsp=24V 供电,则输入的信号Vin需要在0-12v 之间,我应该对其进行分压输入么? 您这边有什么建议。
您好,可以分压输入,建议加电压跟随器进行隔离一下,另外建议串联和Rset一样大小的限流电阻。
Hi Amy:
又和客户确认了一下,Vin在0-5V之间的输入信号时 也有烧坏的问题,请问下哪里需要加保护呢?谢谢您。
您好,如前面所述,输入管脚VIN耐压最大是–0.5 to (Vvsp) + 0.5,即24.5V(24V供电),Vin在0-5V之间的输入信号时烧坏也是VIN管脚烧坏吗,这个不应该。EF管脚是什么电平呢
如果REGF和REGS管脚不用建议接2.2nF电容。
HI Amy:

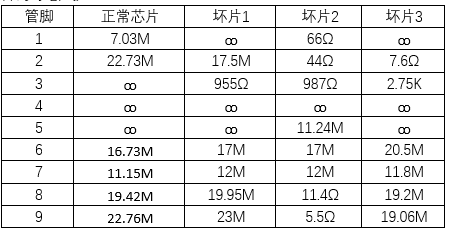

今天测一颗正常芯片和3颗坏片的对地阻抗对比如上,产品供电为24V(市电220V经开关电源降压得到),应用为现场工业环境,猜测是否由电压波动引起,设计上是否有需要改善加防护?
REGF和REGS管脚您建议接2.2nF电容,现在接的是100nF电容是否需要改善?
您好,
表格中损坏芯片是在什么工作条件下损坏的呢,比如说正常工作多长时间、管脚VIN输入电压是什么范围等可以给出更详细的工作条件吗
REGS 管脚是内部集成运放输入端,在数据手册REGS管脚功能介绍处有说避免REGS管脚接电容负载,以防形成震荡(虽然没有用REGF和REGS管脚输出电压,但也不能保证形成的震荡对其他电路没有影响)。数据手册也有提若不用REGF和REGS管脚,建议将REGF和REGS接一起接2.2nF电容,或者按照Figure 45d连接。数据手册中有建议连接参数,一定是比较好的连接方式,建议按数据手册中推荐的连接。
