user5377184 提问时间: 2023-10-07 07:34:33 / 已解决最近在学习运放，在用LM358P做反向比例放大电路的时候，发现个问题，百度搜索一直没搞懂，问一下大家这是什么原因造成的
失真现象：
蓝色波形为输出，黄色波形为虚地点波形
蓝色波形负半周出现小疙瘩的东西
实验电路图：
信号输入：Vrms=200mV f=1KHZ 的正弦信号
电源：+-6V
将电阻都放大10倍，输出波形没有小疙瘩，虚地点也就比较圆滑，没有尖峰
考虑过是否没加退藕电容，加了之后并没有任何变化，实测在输出跟VCC或者VSS之间跨接3.3K电阻也可以消掉这种现象，用100K，47K测试现象不明显，
网上的回答都只说了怎么解决此现象，但是没有说原因，希望有人能帮我解决这个问题，解释该现象造成的原因（如果有书籍资料建议的话，也希望大家推荐），谢谢大家！
user5377184 回答时间: 2023-10-07 08:04:24
KW X 回答时间: 2023-10-07 08:26:55LM358P从哪采购的？
Amy Luo 回答时间: 2023-10-07 08:52:55您好，
虚地点波形是测的LM358P的IN-管脚波形吗，这个是反向比例放大电路，其两输入端的共模电压为0，这样共模电压就不为0了，换一片芯片也是这种现象吗，另外芯片是从TI授权的代理商处采购的吗
KW X 回答时间: 2023-10-07 09:19:50典型交越失真与传递延时综合症。

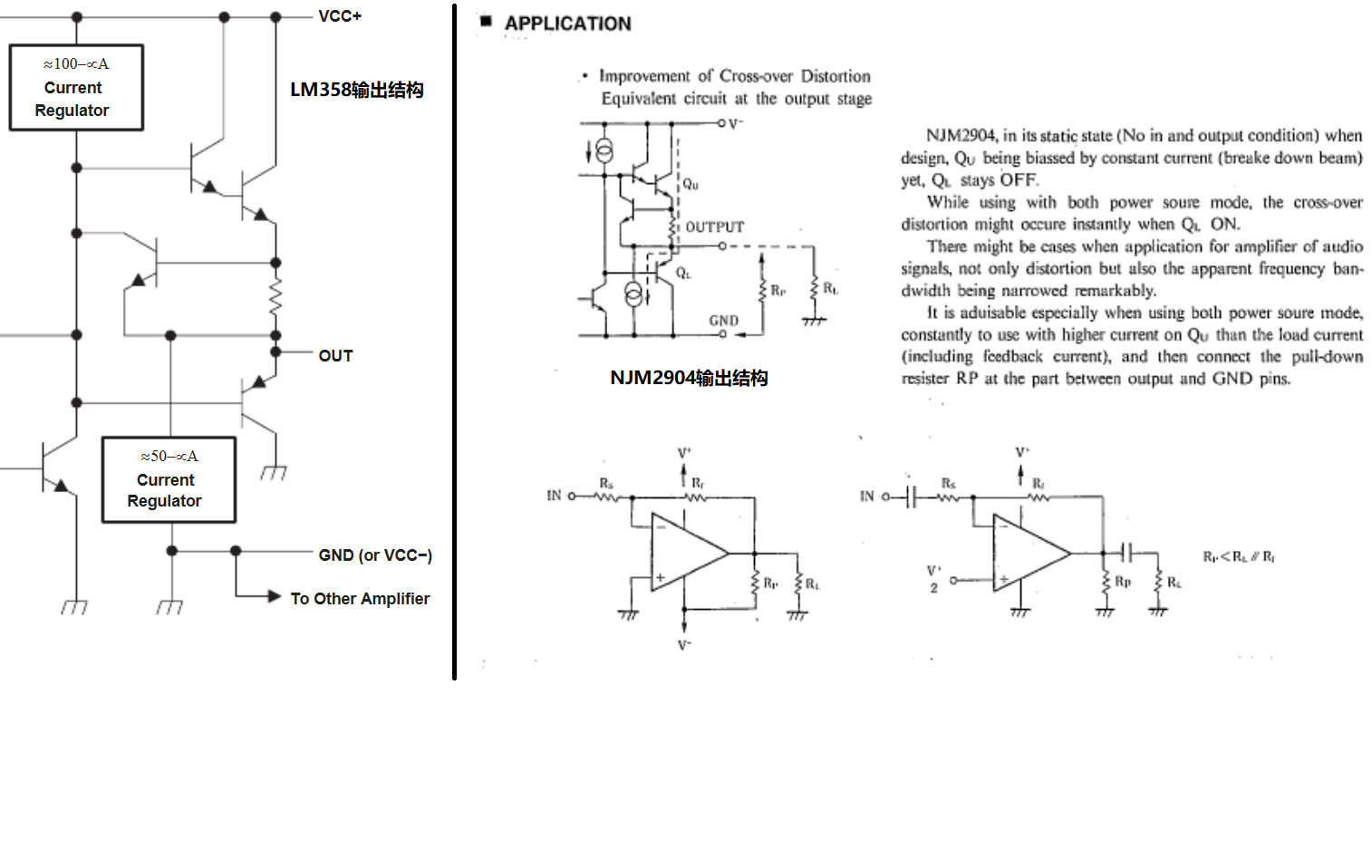

user5377184 回答时间: 2023-10-07 09:37:25 Amy Luo 回答时间: 2023-10-07 10:06:32您在LMV358数据手册中哪里找到这种现象的解释呢，我在LMV358数据手册中看到的不是这种结构：www.ti.com/.../lmv358.pdf
NJM2904不是TI的产品，在TI官网找不到。

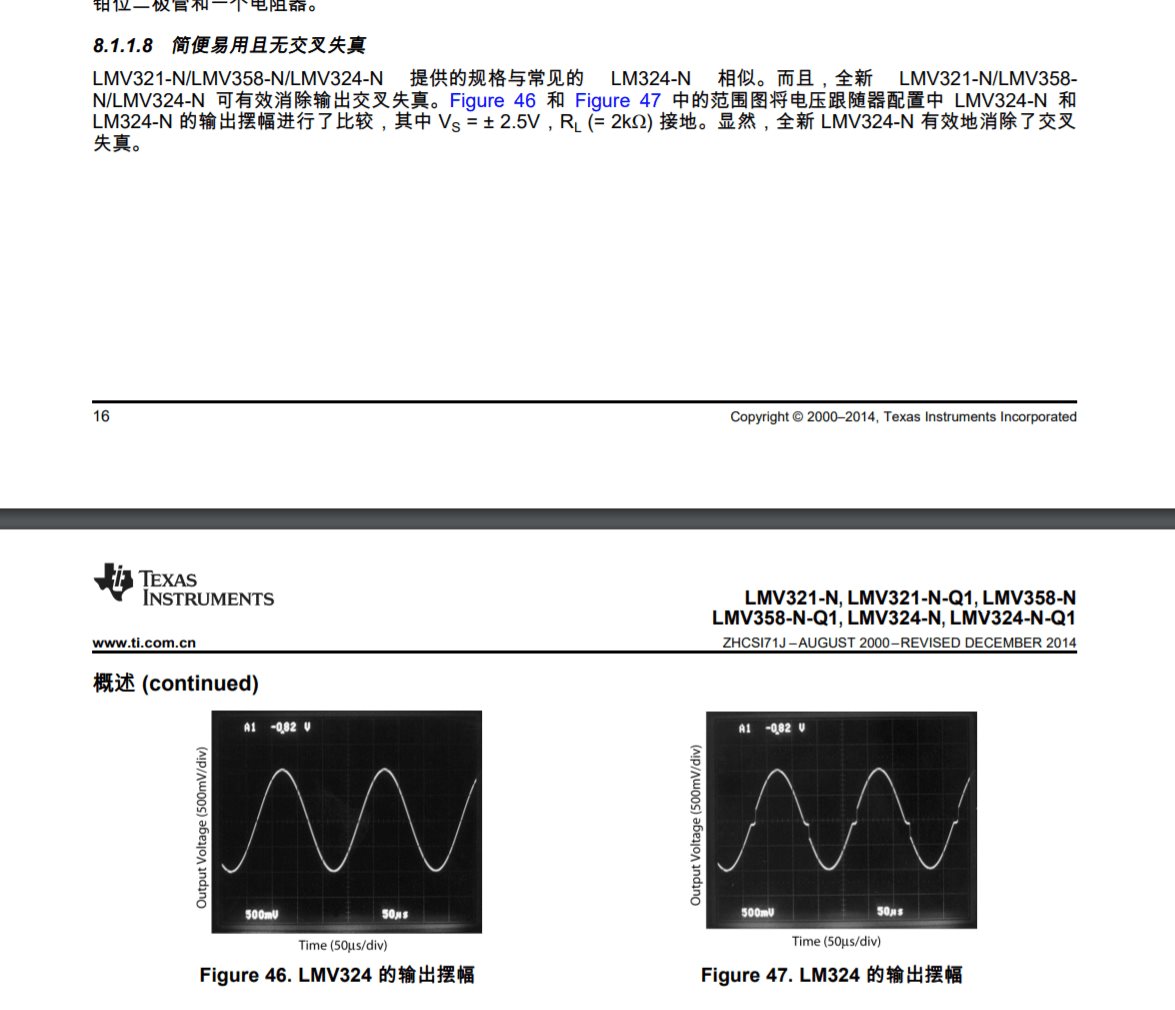

user5377184 回答时间: 2023-10-07 10:25:01 不好意思，是查询LM324手册，NJM2904是我在芯片手册查询的网站查到的，上面显示了也有TI厂家的，这芯片手册比较老，可能TI停产了吧，在TI的LM324手册里面说LMV358可有效消除输出交叉失真
user4439391 回答时间: 2023-10-07 10:42:47直流电源加强滤波
user4671513 回答时间: 2023-10-07 11:08:25更换电容材质呢，或者更换芯片厂家！
Ben Peng 回答时间: 2023-10-07 11:32:13交越失真
user6034188 回答时间: 2023-10-07 11:54:22感谢分享
user5356097 回答时间: 2023-10-07 12:15:14358做放大比较时，358工作电流影响比较因素
user4625987 回答时间: 2023-10-07 12:32:37是否跟芯片内部电容有匹配问题，有震荡
user5312709 回答时间: 2023-10-07 13:04:18尖峰消除
fei dai 回答时间: 2023-10-07 13:30:29可加大电容，更换其他电容
fei dai 回答时间: 2023-10-07 13:48:04可加大电容，更换其他电容
user5196169 回答时间: 2023-10-07 14:04:55Mark
jisong Wang 回答时间: 2023-10-07 14:28:43很好
fei dai 回答时间: 2023-10-07 14:52:20建议加大电容，更换电容型材
min ye 回答时间: 2023-10-07 15:23:39黄色的是哪里的电压？
user4356400 回答时间: 2023-10-07 15:56:26这个，是不是电容的容量问题啊
user5187796 回答时间: 2023-10-07 16:17:51应该是输入信号阻抗造成的，导致交越失真。
user6034219 回答时间: 2023-10-07 16:42:23学习了
user5001329 回答时间: 2023-10-07 17:01:14放大电路的带宽是否满足设计需求？
user6068092 回答时间: 2023-10-07 17:30:54是的，代理商购买
