使用Ultra Librarian转换TI芯片的Altium Designer封装格式

第二步：

下载上图右边连接的 Ultra Librarian.zip ， 然后根据提示，安装。

安装好后打开Ultra Librarian，会出现以下界面：

按照图片提示，载入.bxl CAD 文件，选择输出格式为 Altium Designer。然后，选择 Export。完成后，软件会弹出 一个 txt 文件。

第三步：

1、运行Altium Designer；

2、打开第二步中弹出的log.txt 对应的文件夹：

在路径下面同时有提示操作步骤，下面的操作将根据这个提示进行。

第四步：

使用Altium Designer 打开 文件夹 下面的 脚本工程 ： UL_Import.PrjScr

选中UL_Form.pas，然后点击 运行 按钮：

然后选择对应目录下的 .txt文件（点击下图查看大图），然后选择导入按钮：

最后一步：

完成上面四步后，会提示成功导入，Altium 工程目录下会出现两个Lib，分别是 原理图 和 PCB 的lib。

楼主，那怎么转换成ORCAD和Allegro的封装？

Billy，那怎么生成OrCAD和Allegro封装

参考第二步，选择Orcad格式即可。

楼主，不行啊！方便加个QQ在线支持下不？我用的是Cadence SP16.5

我的QQ93970713

楼主为啥我按步骤来出来的文件啥都没有呢~！

楼上在哪一步出现问题？

按照上面楼主介绍的方法可以正常完成转换，但是得到了原理图符号，PCB封装文件是空的，请问是不是软件功能限制引起的，是不是只有完整版的才支持PCB封装的导出？

同问！！

同问啊  这问题解决了吗

感谢楼主，终于在Altium Designer下看到封装和原理图了

在第三步中点击完第一张图的运行之后出现

点击start import之后，提示错误，怎么回事。点击ok出现ul_import.pas里 ProjDoc := Client.OpenNewDocument(cDocKind_IntegratedLibrary, 'UL_Imported_Lib', 'UL_Imported_Lib', False);这段被标红色。当然也没出现第四步的封装

在第三步中点击完第一张图的运行之后出现点击ul_form.pas确认，出现第二张图。

点击start import之后，后面跟楼上一样了，图没显示出来所以又补充了一楼

我也遇到了同样的问题。

我也是同样的问题，入选

我怎样使用该元件呢？在Ultra Lib中没发现呀。画原理图需要TLC2272

就是并没有AD直接使用的库文件呀

为什么没有PCB lib呢

你好，我的Ultra Librarian转化为altium designer的按钮没法选择？

两个问题呀

一个是按照操作转完，没有PCB ，有SCH 的。

另一个问题是，转成4.0版本的，protel 99se 打开以后丢失数据，什么都没有。

转换时，Altium不支持中文版本的，还原到英文版面后就能实现转换过程了

  怎么用的，我在加入工程和txt文件后，就出现啦下面：

这是什么原因的，库文件都是空的，求解答?我是使用AD09 版本

求解答呀，怎么没有回答我

UL_Import.PrjScr这个在哪儿呢，我用的altium6怎么没发现呢？

你好 我按照您的方法操作的  可以看到封装  但是原理图库却是空的  这是怎么回事啊。希望您抽出宝贵的时间为我解答一下，非常感谢！

你好 我问一下 您具体是怎么操作的呢 我的原理图还有封装都是空的啊！谢谢您了

@jia Liu1，请上传你测试的转换前的封装，谢谢！

神器哇，下来学习学习

我遇到的問題是會出現 Unexpected symbol

但有些檔案可以完全跑完，並不是全部都有問題，

我猜應該是原始的bxl檔有問題

但這問題是無解嗎？

有点繁琐，而且做出来的封装不大尽如人意，怎么会有一圈机械层。。。是我设置问题？

生成封装后，原理图和PCB都是默认在后台打开的，这时要把PCB关掉重开，原理图直接双击就OK拉。

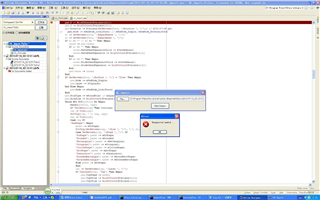

我在转换过程中出现问题如下，然后转换不成功，求解答，谢谢！

Symbol "TMS320C6678_CYP_841_A" renamed to "TMS320C6678_CYP_"Symbol "TMS320C6678_CYP_841_B" renamed to "TMS320C6678_CY00"Symbol "TMS320C6678_CYP_841_C" renamed to "TMS320C6678_CY01"Symbol "TMS320C6678_CYP_841_D" renamed to "TMS320C6678_CY02"Symbol "TMS320C6678_CYP_841_E" renamed to "TMS320C6678_CY03"Symbol "TMS320C6678_CYP_841_F" renamed to "TMS320C6678_CY04"Symbol "TMS320C6678_CYP_841_G" renamed to "TMS320C6678_CY05"Symbol "TMS320C6678_CYP_841_H" renamed to "TMS320C6678_CY06"Symbol "TMS320C6678_CYP_841_I" renamed to "TMS320C6678_CY07"Component "TMS320C6678_CYP_841" renamed to "TMS320C6678_CYP_"

Ultra Librarian Lite 5.3.409 Process Report

TextStyle count:  25Padstack count:   1Pattern count:    1Symbol count:     9Component count:  1

Export

Warning: Symbol "TMS320C6678_CYP_" attribute "DESCRIPTION" references missing text style ""

楼主您好，我的Altium Designer Release 可能没安装完整，找不到那个 UL_Import.PrjScr脚本文件，你能把这个脚本文件上传一下吗，或是发我邮箱1445321549@qq.com，谢谢！

我的也是只有原理图符号，PCB封装文件是空的，不知您的问题解决了没有。

解决了，PCB库要关了之后再重新打开一次就好了。

@

Billy

封装是可以生成了，不过有一个问题，就是他这个封装尺寸不对，下图是分别是我拿UL和Altium Designer封装向导生成的，器件是TPS7A3301，很明显这种导入方法生成的尺寸有问题，Altium Designer封装向导生成的封装我是根据数据手册来的，PCB板也已做出来，刚刚好。

楼主你有没有碰到过，转换出来的器件的footprint有些PAD 显示不出来。我在转换TPS7A4501_DCQ_6时最上面的pad没有显示出来。

UL_Import.PrjScr  这个东西怎么找不到？  我用的是AD13

麻烦问一下，为什么你们提供的封装模型和datasheet中的引脚编号不一致呢？

你好！我转换的时候也遇到了这个问题，提示错误。请问你后来解决了吗？

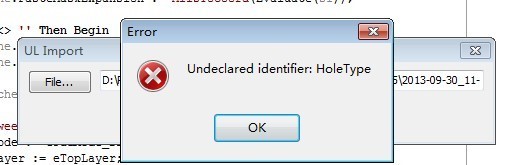

我转换的时候也弹出错误，提示错误，如下图所示。请问这是怎么回事呢？（我使用的DXP是英文版本的）

我估计是脚本有问题，自己画吧，或则上网上搜索下看有没相应封装！

解决了，因为你用的是DXP2004版本的，不能转换，只能用ad版本的我用的是ad10版本的转换成功了

好的，谢谢了，那我试试装个AD版本的试试

I had the same problelm when i tried to convert the RM48L952ZWT.

And I just find out that being a Ultra Librarian version issue.

when I use v5.3.409 I met the "Unexpected symbol : ." error,  just now, after i updated to the latest version of v5.3.478, the conversion finished smoothly...

So I compared the two YYYY-MM-DD_hh-mm-ss.txt files, and we can see the differences are the negative numbers: the lateset version use "0-num" instead of "-num"  for better compatibility, and  we can notice that in the yellow-highlighted  line the "-0.xx" was being presented by "-.xx" which I believe  was the cause of this error "Unexpected symbol : ."
