ti高精度实验室关于全差分放大器的第二个视频（TIPL2022）中在分析单端输入信号时，给出的输出似乎swing的范围比仿真的大出了一倍。如下图，输入是正负0.1V，增益G是4，所以输出在2.1到2.9V之间。

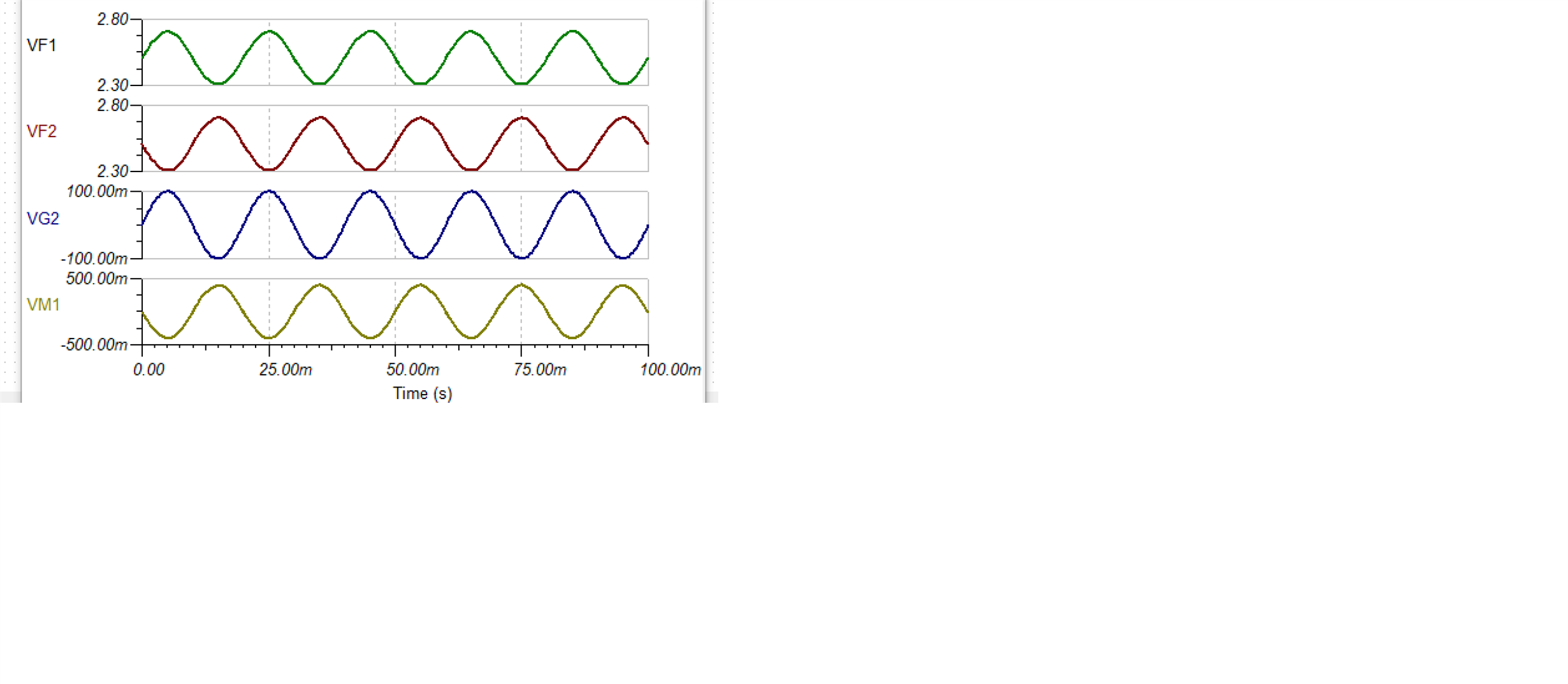

但是上图使用TINA仿真，输出的摆幅是VCM+0.5×G，也就是输出在2.3到2.7V之间。
请问是不是我哪里分析有错，得到不同的结论。
TIPL2022中的关于全差分放大器的一个疑问
Benjamin Ko 提问时间: 2023-10-09 08:15:21 / 已解决 Other Parts Discussed in Thread: THS4521
3个回答
Benjamin Ko 回答时间: 2023-10-08 08:11:39

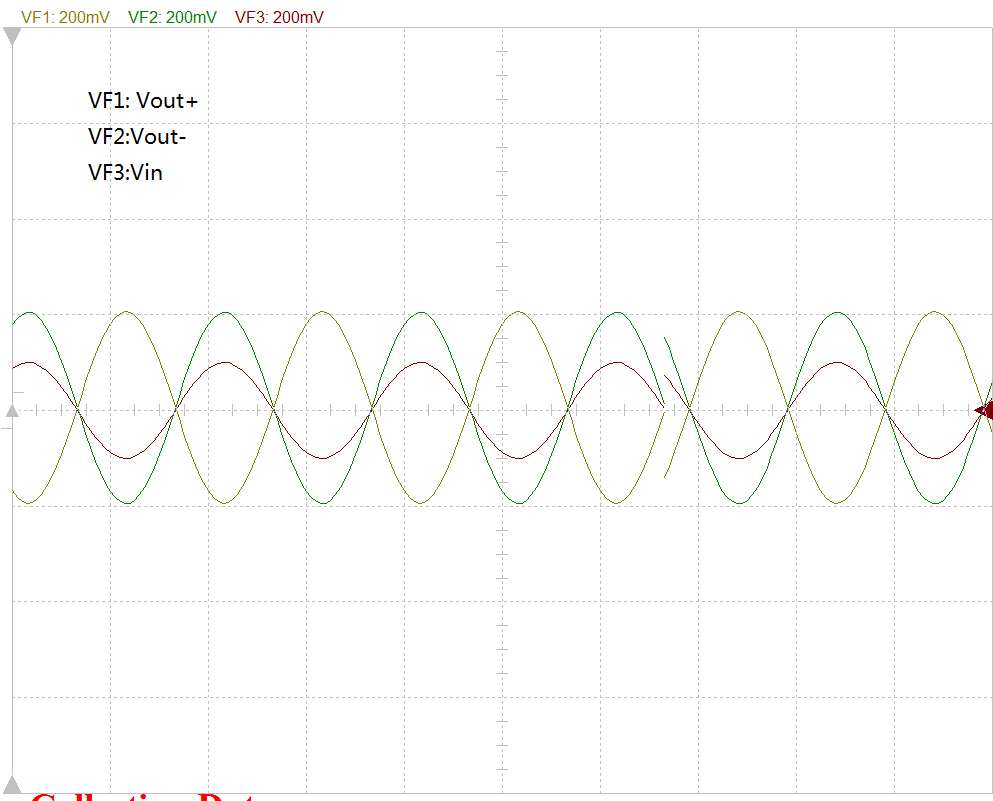

Kailyn Chen 回答时间: 2023-10-08 08:43:20 Gain=4， 那么(Vout+) -(Vout- )=4 Vin。 所以您的分析是对的。 我用THS4521 仿真了下，如图：
- Benjamin Ko 回答时间: 2023-10-08 09:09:53
谢谢您花时间帮我验证。周末愉快。
