THS4521: 使用THS4521能将差分电压转成4-20ma电流信号吗

您好，

THS4521的输入信号幅值范围是多少？看您的电路是将输入的单端信号转换成差分信号，THS4521可以设置输出共模电压，看您的输入信号范围是多少，看是否可以通过输出共模电压的设置，将输出调节为都是正的输出

请注意THS4521的供电范围是+2.5 V (±1.25 V) to +5.5 V (±2.75 V)，不能使用±5V给THS4521供电。

你好，是没仔细看。这个信号的输入范围是-5V~+5V。我想将其转换成电流信号

你好，请问下，我这个单端信号有正有负，THS4521采用单+5V供电，也可以将这个信号转成差分的吗，这个可行吗

如果输入信号范围是-5V~+5V的话，那么THS4521不能满足输入范围。

如果需要将单端信号转差分信号，可以看下OPA1637，它的供电电压范围是：3V 至 36V

噢噢，也就是说这个单端信号不论正负，都可以使用单电源供电的单端转差分运放去进行转换。 那最后一个问题：就是我这个信号怎么转换成电流信号了，

如果您只是想将-5V~+5V电压信号转换成4-20ma电流信号的话，您可以将-5V~+5V电压信号抬高5V，变成0~10V的电压信号，然后用4-20mA 信号调节器转换成电流信号，TI的4-20mA 信号调节器有2线、3线或4线制的，具体请查看下面FAQ：

https://e2echina.ti.com/support/data-converters/f/data-converters-forum/196279/4-20ma

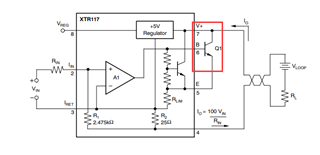

你好，我查看了XTR117。这个三极管可以选择NPN的S8050吗？，另外我看了这电流的计算公式，设定Rin=25KΩ，假如我的输入电压信号是：0-5V,是不能直接转成4-20ma的电流信号对吗。按照计算公式0-5V对应0ma~20ma，那怎么凑成4-20ma了。

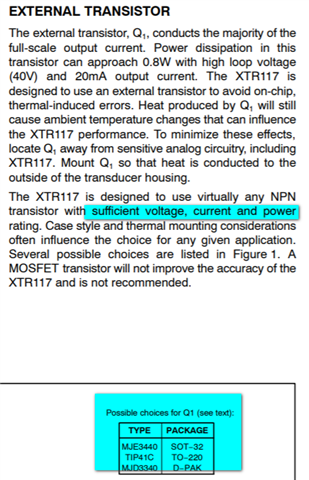

三极管选择具有足够的电压，电流和额定功率就可以， 数据手册Figure 1给出来几个选项

怎样凑成4-20ma，具体可参考下面文档2.1 Example 1:

www.ti.com.cn/.../sboa107b.pdf

你好，谢谢你啊。不过我现在重新选择了芯片XTR111。因为我的要求XTR117不满足。

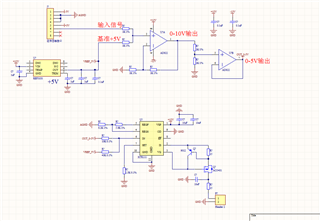

这是我重新设计的原理图，实现0-5V输入  4-20ma输出。请您帮我看下有问题吗？

1、您这里的AGND是哪个电源的参考点？

2、XTR111的VOLTAGE REGULATOR您是不是没有用到？您可以像XTR111 EVM板一样作为4mA输出时对输入电压信号的调节电压

XTR111 EVM板用户指南：

https://www.ti.com.cn/cn/lit/pdf/sbou048

不好意思，我再给你发个图，

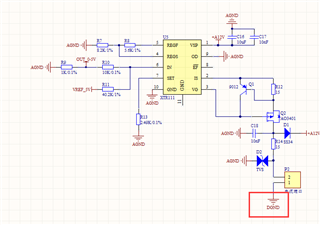

这是我现在的图。这个图里的DGND是我传输线另一端的采集的地。采集端的地可以这样接吗

新的问题建议您重新发帖，您的这个问题我已在您的另一个帖子中回复，如果有问题请跟进另一个帖子：

https://e2echina.ti.com/support/amplifiers/f/amplifiers-forum/205316/xtr111-gnd
