TLV3501: 高速过零比较器

您好，

您要驱动的输入端在上图中是哪个点？高电平驱动时，您直接使用电源可以驱动吗？

驱动Q1这个三极管导通

比较器输出高电平后，Q1应该是导通的，因为比较器输出高电平5V后，加在Q1的基极，使得Q1的VBE正偏，那么就将比较器的输出电压拉低至Q1的VBE正偏电压，它肯定是小于1V的，因此这是正常现象

我又看了下您的电路图，TLV3501的shunt down 管脚需要接低电平才能使能TLV3501输出，上面电路图中经电容接地相当于悬空，应该是不可以的，因为这样没有一个确定的电平；

TLV3501输出端驱动Q1的基极的话，建议串联一个电阻以限制基极电流，否则的话TLV3501输出的5V电压相当于加在了Q1的VBE和比较器内部开关管上，而内部开关管导通时内阻比较小，因此电流比较大，很可能会烧毁比较器和Q1

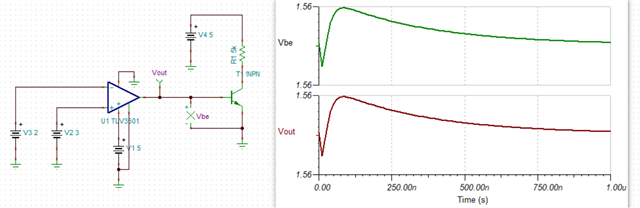

我的上面这个回复有些不妥，Q1的VBE正偏后，比较器的输出电压应该是Q1的B极和E极间PN结的内阻与比较器内部开关管导通时内阻的分压比，这个分压比不一定等于Q1的VBE的正偏时的电压，如下仿真验证：

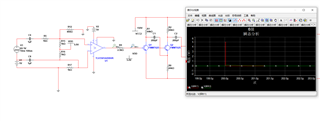

按照您的方法我仿真了一下，结果如上图所示，Q1基极端还是只有0.5v左右。

后端级联的三极管电路是不是内阻太大，tlv3501输出的电流较小，不足以驱动。

Q1基极端只有0.5v左右，应该说明Q1导通了，这应该是Q1 VBE正偏电压；

您可以在Q1发射极串联一个电流表，以查看Q1导通和非导体情况下的电流

由于您长时间未回复，我认为您的问题已解决，若仍有疑问，您还可以继续回复帖子

您好，请图中TLV3501的比较器模型是在软件原装库中的吗，还是后来自己添加的，如果是后来自己添加的，能否提供一下模型下载链接，谢谢啦

我应该是在TLV3501产品首页下载的参考设计，然后直接在里面修改的电路图。

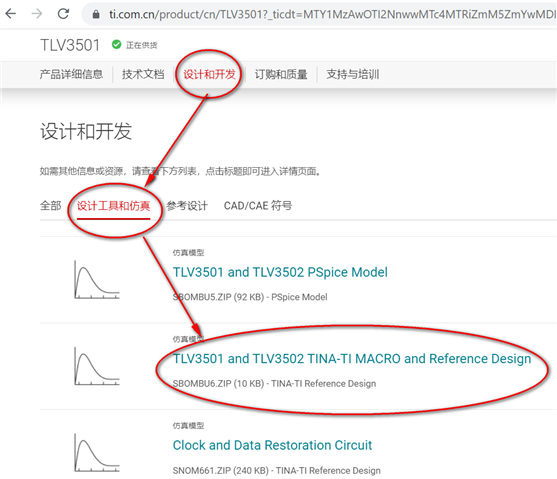

TI的产品如果提供仿真模型，都可以按照下面路径找到，并可以下载：

TLV3501 产品首页---https://www.ti.com.cn/product/cn/TLV3501

请问Tina-TI上有于4066性能差不多的器件嘛，我在软件里没有找到4066

或者有传输门器件嘛

您好，新的问题建议您重新发帖，在新帖中请说明4066所指的完整器件型号，谢谢~

你好，我也想发布新帖子，但是不知道为啥我点了发布新问题的链接后是空白

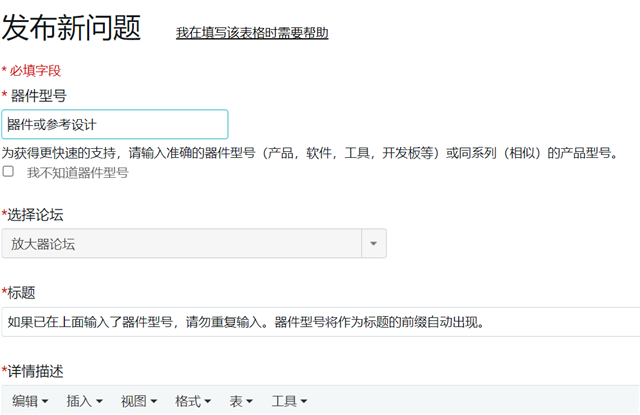

在右上角，点击“提出新问题”，会出现如下界面吗？

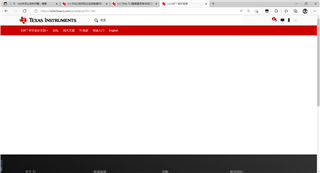

没有

好吧，我会向有关部门反映一下您无法发布新帖的问题。

现在您可以以发新帖的形式将您的问题描述清楚，回复在这个帖子下面，我会将您的问题拆分开以形成新帖

下面链接您可以收到吗？

https://e2echina.ti.com/support/switches-multiplexers/f/switches-multiplexers-forum/220359/cd4066

请问您是先进入放大器论坛（https://e2echina.ti.com/support/amplifiers/f/amplifiers-forum）， 点击右上角“提出新问题”发布新帖吗？

如果是，请尝试清除浏览器缓存，并且使用谷歌浏览器登陆后发帖试试。
