TLV9002-Q1: 用官网上的模型搭了个滤波器，跟用理想运放的输出幅频特性差异很大

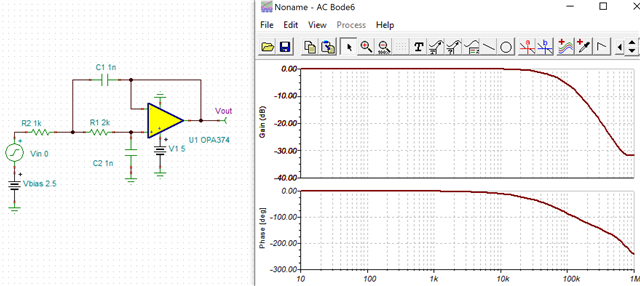

您好，我用OPA374试了试，按照您这个滤波器参数试了试，仿真还可以。

同样，10Khz的LPF，仿真如下：

您好，感谢反馈。

我的问题是，我找的那个模型是不是不对。

按照您这个仿真结果来看，OPA374可以正常的话。我的理解就是官网上那个模型有问题，我的理解对吗？

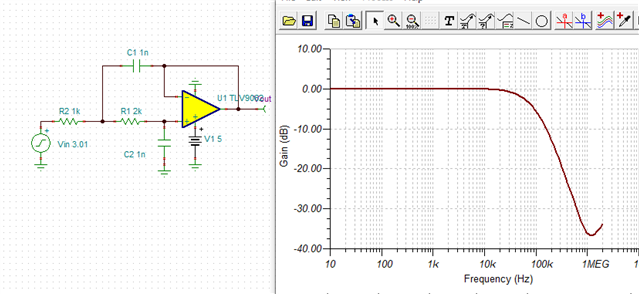

您好，不是model的问题，应该是运放本身的特性，TLV9002 看起来像是添加了一个延迟，我换了TLV906x系列的，比TLV9002 的速度要快一些，看起来比较平坦：

你好。再请教个供电的问题。

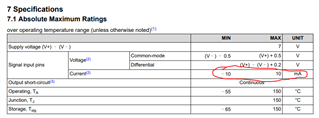

规格书上有signal input的电流需求，还有一个短路电流。

那么我们设计一个运放电源，需求多大电流呢？

input current指的是输入端sink或source的电流大小。

short circuit current指的是输出端接地，在保证芯片没有损坏的前提下，可允许的最大输出电流。

您的意思是在选择电源时，需要选择多大电流的电源是吗？

是的。

比如给运放或者比较器 供5V电源，多大的电流，能保证运放在全温度范围，全频率范围内正常稳定工作？

这个参数所有的运放规格书里都没有提及。但是其他一些光耦什么的都是有的。

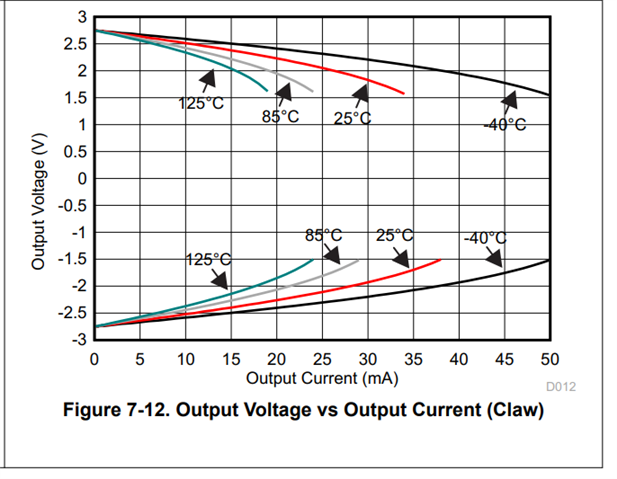

您好，可以参考Figure 7-12， output current VS output voltage的曲线，可以看到在真个温度范围内，50mA够了，所以选择power的话，建议大一些，比如100mA，再大一些的500mA 都可以。

另外，也建议下次有新的问题，方便及时跟进您的问题，建个新帖哈。

好的，多谢

不必客气，如果已经解决了您的问题，请帮忙点击，已确认答案，谢谢。
