INA233: 不能更改寄存器中的数据，回读寄存器数据为默认值

...

您好，

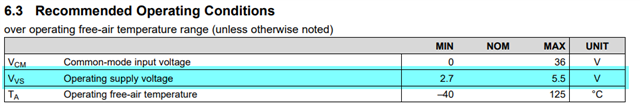

INA233 供电电压范围是2.7V ~5.5V，您使用的供电电压是多少？

INA233 的数字接口电平标准如下截图蓝色框内，检查下主控端输出电平标准是什么？看下其输出高低电平是否可以被INA233 识别？

寄存器地址您配置的是什么？即A0和A1接的是什么电平？

 SDA 和 SCL pins 都是OD接口，需要外接上拉，请检查下是否接了上拉？

另外，也建议您附上原理图和I2C写时序图，以方便详细检查

你好：INA233 供电电压范围是2.7V ~5.5V，使用的供电电压是3.3V；

寄存器地址配置的是,即A0和A1接的是GND

 SDA 和 SCL pins 都是OD接口，需要外接上拉，上拉10K到1.8V；读取信号默认寄存器都是正常的，那就说明

电平应该没有问题。而且用示波器抓取波形，高低电平能满足上图高低电平的要求。

时序图如下：

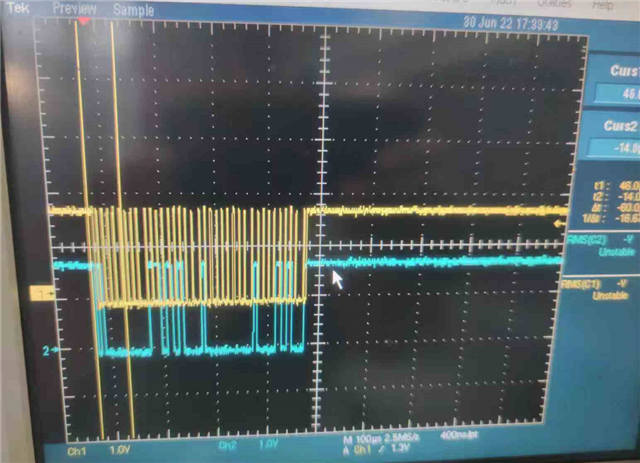

示波器抓取的时序图

电路原理图供检查

这里您说的有道理，我刚开始忽略了这一点；

I2C写时序图您可以附一个清楚一点的吗？上面这个时钟宽度太窄了，看不清楚，INA233是否给出了正确的应答ACK信号?

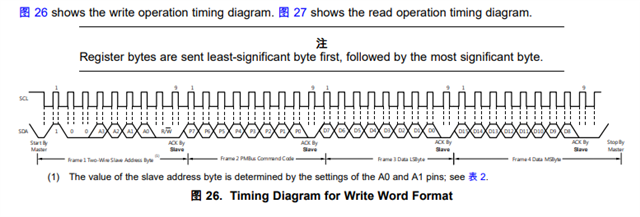

下面是datasheet给出的写时序图：

您的问题是否得到解决，若还没有解决，请再附一个清楚的I2C写时序图

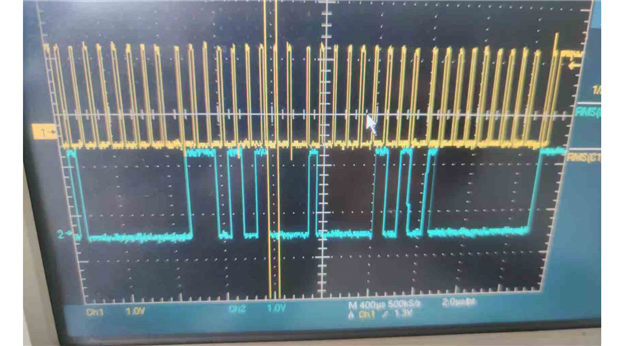

你好，还没有解决，如下图，写寄存器0xd4，数据0x0005；写时序如下图：

读寄存器0xd4；写时序如下图，读出来的数据还是默认值0x0001：

请帮忙看一下哪里不对，谢谢。

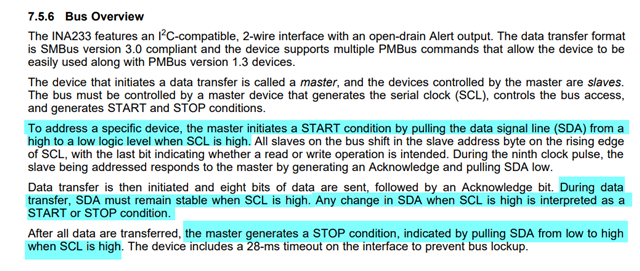

在上面时序图中没有看到START信号，即在SCL高电平时，将SDA从高拉至低电平；

STOP信号好像也不对，STOP信号是在SCL高电平时，将SDA从低拉至高电平；

你好，非常感谢，问题已解决，谢谢支持！

别客气，很高兴您的问题已解决!
