Other Parts Discussed in Thread: INA240
TI的同事，你们好：
请教一下AMC1301用于以下三相桥电机驱动中是否合适，或者是否有更好的基于采样电阻的高端电流采样方式？
母线电压：24-48V
相电流：20A左右
开关频率：20-50kHz
AMC1301: 永磁同步电机驱动中高端电流采样方案
peikun zheng 提问时间: 2023-10-20 08:31:38 / 已解决 Part Number: AMC1301
Other Parts Discussed in Thread: INA240
Other Parts Discussed in Thread: INA240
如需获得 8个回答
Amy Luo 回答时间: 2023-10-20 08:48:40 您好，
高边电流检测的话，放大器需满足输入共模电压48V，AMC1301是不满足其输入共模电压要求的；

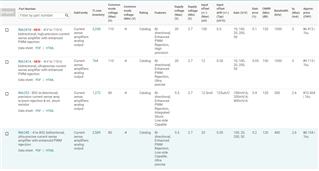

如果有开关频率，建议您看下具有增强型 PWM 抑制功能的电流检测放大器：
比如 INA240 ，其共模电压范围到80V，下面是其典型应用：
- peikun zheng 回答时间: 2023-10-20 09:20:21
感谢解答。
- peikun zheng 回答时间: 2023-10-20 09:50:12
借楼请教一下，有差分输入（1.5V左右）、16bit左右位数的ADC推荐么？用于电机伺服系统中读取光电池编码器。
Amy Luo 回答时间: 2023-10-20 10:20:0316bit 的ADC有很多，您对采样率、接口类型（比如SPI、I2C等）、通道数、供电电压等有要求吗？
- peikun zheng 回答时间: 2023-10-20 10:42:34
接口类型都可以，通道数是2通道，供电电压3.3V，ADC用于采样编码器位置，通信给mcu，电流环控制周期是50kHz,位置环控制周期是10kHz，帮忙看看采样率多大比较合适？
- Amy Luo 回答时间: 2023-10-20 11:08:12
我想确认的是输入至ADC的模拟信号的频率最大是多少？根据需要采集模拟信号的最大频率来选ADC的采样率。
- peikun zheng 回答时间: 2023-10-20 11:36:57
模拟信号的变化频率最高可能到1000Hz,因为要求的位置环带宽需要达到600Hz.
Amy Luo 回答时间: 2023-10-20 12:03:08 看下ADS130B02-Q1，是汽车级的IC，目前没有非汽车级的版本；
最大采样率32ksps，16bit分辨率、可以差分输入、2通道，可以3.3V供电；
差分输入范围是±1.2V，每个管脚上的输入范围与GAIN设置有关：
