根据内部结构图，裸片量得电阻pin2-12为80KΩ，pin3-14量不出电阻，反倒在pin3-1量出80KΩ，另一半片情况一样。
我想问一下是我不应该这样量还是datasheet有问题？
PS：AD8277结构类似，量出的电阻就没问题。
INA2132: 管脚电阻实测值与内部标称不一致
Hoonhy Xia 提问时间: 2023-10-19 20:13:06 / 已解决
如需获得 7个回答
Amy Luo 回答时间: 2023-10-19 20:31:13您好，
上面内部框图是集成运放的内部电路简图，数据手册也没有给出管脚间的阻值，我手头上也没有芯片来测量确认一下，所以无法确认是不是正常，如果IC可以按预期工作我想芯片应该是没问题的，那么您在使用 INA2132 过程中遇到什么问题了吗？
- Hoonhy Xia 回答时间: 2023-10-19 20:53:44
我把14脚断开，接到1脚，居然电路也可以工作，现在主要问题是，用这个芯片做成如下这样的电路（refA接地，+inA接3.3V，-inA、senseA、OutA短接），是无法工作的（理论输出3.3/2=1.65v，实际输出3.3V），我现在基本可以确定这个datasheet有问题，大问题！
除非我买的是假芯片
- Amy Luo 回答时间: 2023-10-19 21:19:22
没太明白您的电路连接，您可以将电路图附上来吗？将图片直接拖至回复对话框就行

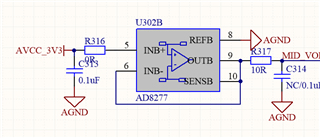

Hoonhy Xia 回答时间: 2023-10-19 21:44:38 这是AD8277的芯片，可以正常使用，换上INA2132就不行
- Amy Luo 回答时间: 2023-10-19 22:08:48
您使用的供电电压是多少？看下是否满足信号输入范围
- Hoonhy Xia 回答时间: 2023-10-19 22:41:46
5V单电源工作，信号应该是满足的，在datasheet上的FIGURE 9. Precision Level Shifter.就有类似推荐电路

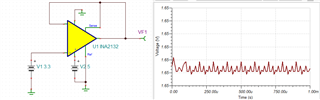

Amy Luo 回答时间: 2023-10-19 23:06:40 我用TINA仿真是没问题的，输出是1.65V，所以请确认您使用的 INA2132物料来源，最终购货来源是否为TI。
