如下图8PIN VBUS管脚的用途？是用于监测总线电压？电压相关信息告警也是通过此管脚获取的电压值吧
IN+-管脚只是负责电压采样计算电流和功耗吧
谢谢
INA229: VBUS管脚的用途
yuqi chen 提问时间: 2023-10-19 19:01:06 / 已解决
如需获得 3个回答
Amy Luo 回答时间: 2023-10-19 19:28:34您好，
是的，VBUS管脚用来监测总线电压，也用来计算功率和电能；是的，电压相关信息告警也是通过此管脚获取的电压值；
IN+-管脚用来采样分流电压Vshunt，用来计算电流和电荷；功率和电能的计算也需要分流电压计算的电流进一步计算获得。具体查看datasheet 7.3.2 Internal Measurement and Calculation Engine部分的说明。
- yuqi chen 回答时间: 2023-10-19 19:55:18
再请教一下，看datasheet，IN+-用来计算电流，VBUS监测到的电压和IN+-计算出的电流相乘得到功耗吗？那为何不直接IN+-测到的电压直接和计算出的电流相乘得出功耗，还要用VBUS的测到的电压？
另：要是上述可行，是否可去掉VBUS不用呢？谢谢

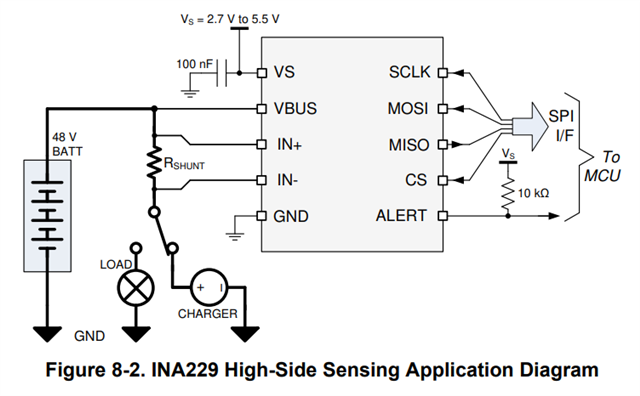

Amy Luo 回答时间: 2023-10-19 20:27:32 以下图应用来说明，IN+-测量的是load负载的电流，VBUS检测的是负载的供电电压，负载的供电电压与负载的电流相乘得到负载消耗的功率；
IN+-测到的电压是Rshunt电阻两端的电压，乘以电流是电阻Rshunt消耗的功率；
如果您要获得被测回路负载的功率，那么就需要知道VBUS电压。
