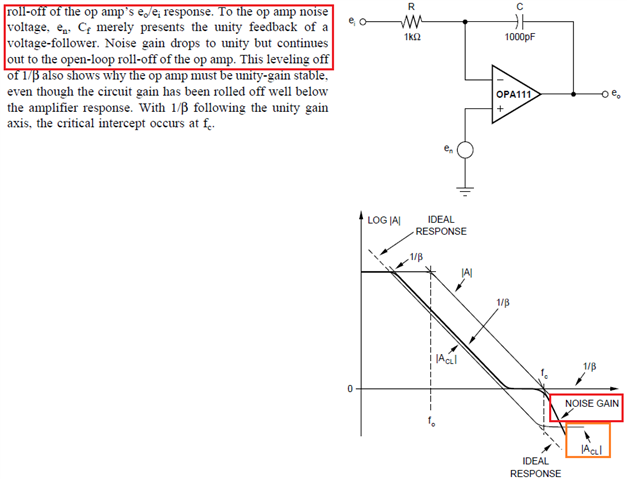

参考技术文档，做一个type I型补偿，参考文件如下图
下图中的1/β曲线是否有误，为什么到0dB后先拉平，再与运放的开环增益曲线相交后跟随，而不是继续平行于理想曲线往下走？这个闭环增益简单看等于Zf/Zg，可以随着频率小于1的，可以继续向下的，这个文件这块有问题没有？
OPA140: 关于BB产品技术文档的疑问
user1993031 提问时间: 2023-10-19 20:38:08 / 已解决
如需获得 5个回答
- Kailyn Chen 回答时间: 2023-10-19 21:07:59
您好，这篇文档的书号是什么？或者把链接附上，我这边看下。
- user1993031 回答时间: 2023-10-19 21:31:47
SBOA015，现在想通了，文件内容是对的。不过还是想听听你们的讲解
Kailyn Chen 回答时间: 2023-10-19 21:55:13 您好，抱歉回复晚了。
您所说的应该是噪声增益曲线。您可以通过以下方式查看噪声增益曲线。OPA111的GBW=2MHz。
噪声增益 e_n 定义为 Vout_Noise =(1 + ZF/ZG)* e_n在低频时，Vnoise_gain = e_n* ZF/ZG。0dB 时，ZF = ZG = 1kohm，降低一个十倍频程，ZF = 100ohm，2个十倍频程则为10ohm。因此、在积分器的 BW 之后，电路类似于单位增益缓冲器，噪声增益响应将接近0dB，于是它将遵循接近2MHz 的 AOL 增益曲线，如图中所示。
而1/beta曲线是图中橙色部分Acl，这是一个积分器，其中1/beta = Vo/Vg = | Acl |
是的，理想传输曲线中，增益Gain=Vo/Vg = - ZF/Zg = -1/sCR, 其中 Zg = 1kΩ ，ZF = 1/sC = 1/(2*pi*f*C). At 0dB 或者Vo/Vg = 1, Gain= 1/(2*pi*1kΩ*1nf) = 159kHz，和仿真结果是差不多的。
- user1993031 回答时间: 2023-10-19 22:28:22
谢谢，就是这个意思，这个电路和运放组合后的复合放大器就不考虑其它曲线，认为这一级增益为积分曲线。
- Kailyn Chen 回答时间: 2023-10-19 22:59:30
不客气，后续有什么问题，再讨论。
