目前想要量測12VDC的電流,
12VDC同時也是直接供應給class D的電源,
而因為INA183這顆OP是從IN+取得電流來工作,
若是12V 偶爾偶爾 電壓不穩, 可能會有壓降100~200mV (偶爾),
這樣INA183是否能正常工作(輸出) 呢?
另外想再請問, 我想從P-MOS的RDS作為Rsense, 目前用的P-MOS RDS約30mOhm,
是否可以這樣應用?
INA183: 若輸入電壓偶爾不穩, 是否會影響輸出
cong-syu jheng 提问时间: 2023-10-20 07:08:00 / 已解决
如需获得 4个回答
Amy Luo 回答时间: 2023-10-20 07:35:50 您好，
IN+电压不稳，会使得INA183的共模输入电压不稳，进而会增加其输出误差，衡量参数是共模抑制比--CMRR；

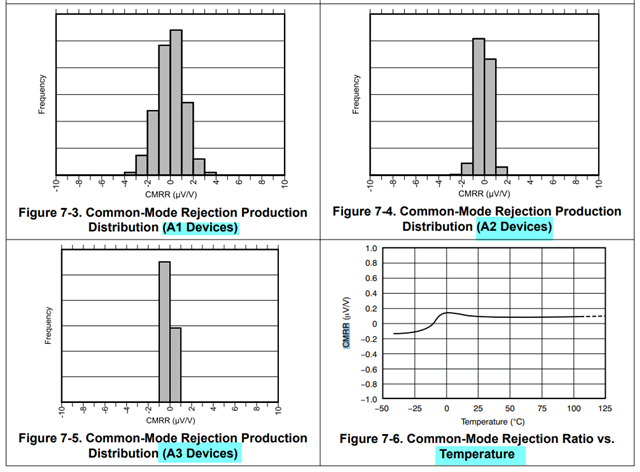

下面手册截图给出了A1\A2\A3产品的共模抑制比分布情况以及温度影响情况；主要考虑的情况是随频率变化造成的影响，看7-12截图，随着共模电压变化频率的增加，CMRR急剧减小；在低频下是140dB，在1MHZ时降到了40dB，因而输出误差增大。
关于用MOS的内阻做Rsense，我还没见过这种用法，考虑到MOS内阻随温度和导通电流的影响存在一定的非线性，精度会受到影响，21世纪电源网有对这个问题的讨论，您可以看下：
https://bbs.21dianyuan.com/forum.php?mod=viewthread&tid=22392
MOS器件是功率器件，您也可以到“电源管理”版块咨询下我们的电源工程师。
- cong-syu jheng 回答时间: 2023-10-20 08:07:42
Hi Amy,
使用獨立VCC PIN的OPA會比較好嗎?
我的應用上其實不需要精確度, 只要偵測到一定的電流存在就可以(例如100mA以上),
MOS 這個方法我自己再斟酌下,
謝謝,
BTW, 原來這邊也是你的領域.
Amy Luo 回答时间: 2023-10-20 08:28:34因为在检测电流时，检测输入端连接在OPA的IN+和IN-，如果 IN+仍是接12V不稳定电源的话，使用独立VCC pin的OPA也会存在这个情况，OPA都有受输入共模电压影响的情况，即都有CMRR这个参数；独立VCC pin的OPA还会多一个参数即CMRR电源抑制比，这是衡量供电电源稳定性对OPA输出影响的参数；
如果您仅是检测100mA以上的电流是否存在，具体您可以估算下对输出的影响是多大(这个与采样电阻的大小也有关)，然后换算成输入电流，看是否对您对100mA电流的判断是否有影响。
- cong-syu jheng 回答时间: 2023-10-20 08:49:37
了解, 謝謝
