你好，我要使用TLV9004采集流量计输出信号，信号电压1~5V, 如下图；
运放单电源5V供电，经运放输出等比例衰减到0~3.3V，送MCU ADC采样（因为ADC输入最高支持3.3V电压）；
请问有推荐的成熟电路吗？感谢
TLV9004: 用作模拟信号同相等比例衰减问题
cooper kuo 提问时间: 2023-10-20 06:25:42 / 已解决
如需获得 1个回答
Amy Luo 回答时间: 2023-10-20 06:48:13 您好，
您是需要单端输出吗？您可以使用下面FAQ链接中提供的方法进行衰减设计电路：
https://e2e.ti.com/support/amplifiers-group/amplifiers/f/amplifiers-forum/942778/faq-voltage-scaling-for-almost-any-application-single-ended/3482716#3482716

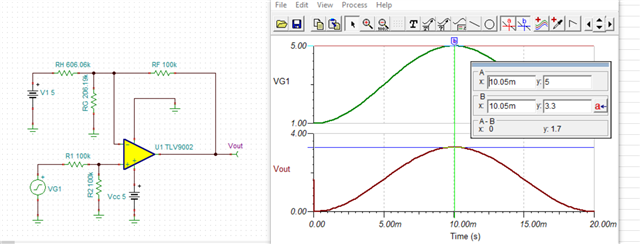

我使用上述链接中的工具设计的电路如下，并做了仿真，输出是期望输出：
电路中元件的具体值如下截图：
另外，请注意在单电源供电时，TLV9004不能完全输出至负电源轨，也就是说不能输出至0V：
