user4706199 提问时间: 2023-10-17 09:58:50 / 已解决设计电路如图所示：
12V(限流0.1A)和-1V（限流0.1A）使用直流电源供电，常温下上电后测试结果如下：
其中：
OUT-I为原理图中R7处改为线缆测试的电流；
ES为OPA548的ES输出；
OUT-V为原理图中C9处测试的电压值，正长应该一直为0V‘
12V-V为正电源的供电电压，在原理图中12V测试点处测得；
12V-I为正电源的电流，
-1V-V为负电源的供电电压，在原理图中-1V测试点出测得。
看测试结果一切正常。
12V(限流0.5A，限流0.1会把正电源供电拉下来)和-1V（限流0.1A）使用直流电源供电，高温85°C下上电后测试结果如下：
测试项和常温相同，但是此时发现输出会有一个异常的电压，而且正电源供电限流必须调整为0.5A以上，图片为调整0.5A限流后的测试结果。
想知道高温发生此异常电压现象的具体原因？
Amy Luo 回答时间: 2023-10-17 10:16:46 您好，

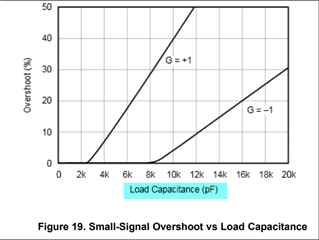

OPA548 电容负载驱动性能如下datasheet Figure 19截图所示，在G=1时，10nF电容负载过冲就达到了40%，因此是不能稳定驱动100uF电容的。
现测试输入信号是接地的，因此负载电容的充电电流很小，常温时是稳定的，但是随着温度的升高，运放的输入失调电压和输入失调电流会增加，我想应该是这个原因使得充电电流增大造成输出不稳定。
datasheet 9.1 Output Stage Compensation也给出了驱动大电容负载的稳定措施，您可以尝试下看是否有所改善：
user4706199 回答时间: 2023-10-17 10:49:33有如下疑问：
1，图19给的是信号的过充和负载电容的关系，10nF负载电容有40%的过充，参考的是哪个电压？
2，根据手册常温下也会存在过充，但是实际测试结果并没有过充，很明显和手册中图19的曲线不符合，这个解释感觉并不合理。
3，随着温度的升高，运放的输入失调电压和输入失调电流会增加这个描述不太理解，能否再详细描述下运放的输入失调电压和输入失调电流？
4，按照图38的设计最大可以支持多大的负载电容？高温时异常电压现象是否可以完全解决？
Amy Luo 回答时间: 2023-10-17 11:21:14 1、参考的应该是输出电压；

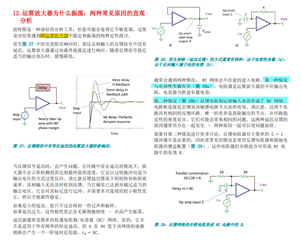

2、TI 工程师Bruce Trump有对运放振荡的原因做过分析，如下截图所示，其中一种情况就是电容性负载。
对应的原始文档链接：https://e2e.ti.com/blogs_/archives/b/thesignal/posts/why-op-amps-oscillate-an-intuitive-look-at-two-frequent-causes
3、关于输入失调电压和输入失调电流更详细信息，请查看下面两个链接：
运放参数的详细解释和分析-part1，输入偏置电流和输入失调电流；
运放参数的详细解释和分析-part3，输入失调电压Vos及温漂
4、这个没有确切数值，只能根据实际测试来验证效果
user4706199 回答时间: 2023-10-17 11:47:25在高温时这个异常电压有什么好的解决办法吗？最好有计算确定电阻值和电容值的公式。
Amy Luo 回答时间: 2023-10-17 12:07:55 没有计算公式，您可以从datasheet中给出的值开始尝试：
另一个方法是串联隔离电阻，如下图红色圈内所示，电阻值需根据波特图分析决定，具体理论分析及方法见下面链接视频：
https://training.ti.com/ti-precision-labs-op-amps-stability-isolation-resistor?context=1139747-1139745-14685-1138805-13953
