全差分运放的压摆率怎么考虑与选择呢，也是按照普通的运放压摆率公式SR=2πfUmax进行选择的吗，因为全差分运放的输出摆幅是输出正负端共同作用的，是不是相对于普通运放来说全差分运放的压摆率选择可以只取一半普通运放的SR值呢？？？？
THS4561: 全差分运放的压摆率怎么选择的呢
fenghao sanli 提问时间: 2023-10-15 07:45:22 / 已解决
如需获得 10个回答
Amy Luo 回答时间: 2023-10-15 08:04:24您好，
明天我会具体看下您的问题
- fenghao sanli 回答时间: 2023-10-15 08:21:37
好的，谢谢
- Amy Luo 回答时间: 2023-10-15 08:44:19
很抱歉回复晚了，根据压摆率的定义，我理解的全差分运放的压摆率也是根据SR=2πfUmax进行选择，下面链接有压摆率的定义和SR=2πfUmax公式的来源：
运放参数的详细解释和分析-part18，压摆率(SR)
运放参数的详细解释和分析-part19，全功率带宽(FPBW)

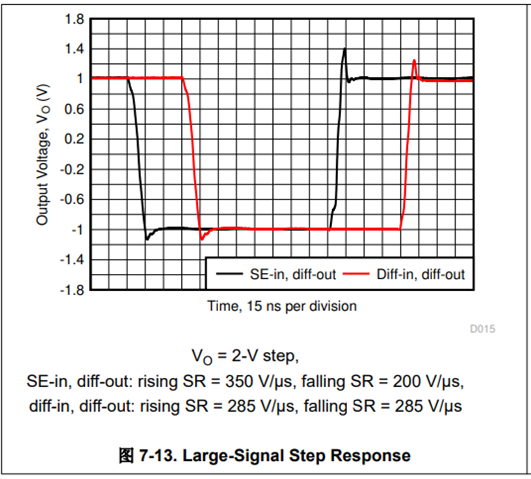

Amy Luo 回答时间: 2023-10-15 09:14:10 datasheet 给出了不同供电电压下的step相应及对应SR
- fenghao sanli 回答时间: 2023-10-15 09:31:45
也就是说全差分运放的压摆率是以差分输出端为准的，而不以单个正反输出端为准的对吗
- Amy Luo 回答时间: 2023-10-15 09:50:58
是的，以差分输出为准，请注意上升沿的SR与下降沿的SR不同。
- fenghao sanli 回答时间: 2023-10-15 10:13:29
好的 感谢您的解答 能在请教一个问题吗 ?? 也就是我使用两个THS4561作为两级的放大电路 ,第一级设置VOCM引脚不为零的电位使输出在这个共模电压进行上下摆幅, 然后传递给下一级的TH4561要好一些呢 ?? 还是第一级的Vocm引脚设置为零电位使输出在零电位上下摆动 ,然后再传给下一级的THS4561要好一些呢 ？？ 其中第二级的THS4561的Vocm引脚设置为零电位，供电电压都为正负5V双电源供电。
- Amy Luo 回答时间: 2023-10-15 10:31:04
明天我会具体看下您的问题
- Amy Luo 回答时间: 2023-10-15 11:01:28
这个是根据THS4561处理的信号摆幅范围决定的，如果THS4561处理的信号是以供电中心点对称摆动的，那么把共模电压设置在供电中心点可以提供最大的信号摆动范围，且不需要为Vocm管脚提供电压电平，因为直接浮空Vocm管脚是默认将共模电压设置在供电中心点的。
如果您输入的信号不是以供电电压中心点对称摆动的，又为了达到一定的信号摆幅，就需要重新设置一个合适的共模电压来实现这一点。且电路设计时需要增加一个参考电压以连接到Vocm管脚。
- fenghao sanli 回答时间: 2023-10-15 11:27:39
好的 感谢您的解答
