LMH32404RHFEVM: 无法输入光电二极管的电流

qioa chen 提问时间: 2023-10-05 22:03:27 / 已解决

Part Number:

LMH32404RHFEVM的说明上显示板子背后有供光电二极管（PD）电流输入的地方，但是实物是没有的，之前工程师回复的意见是直接接VBIAS和in端，但是板子位唯一的输入就是4个IN，不知道该串接在哪里。

如需获得 LMH32404RHFEVM 等器件的更多信息，请点击链接或点击此处联系在线客服！

3个回答

Amy Luo
回答时间: 2023-10-05 22:29:27

您好，

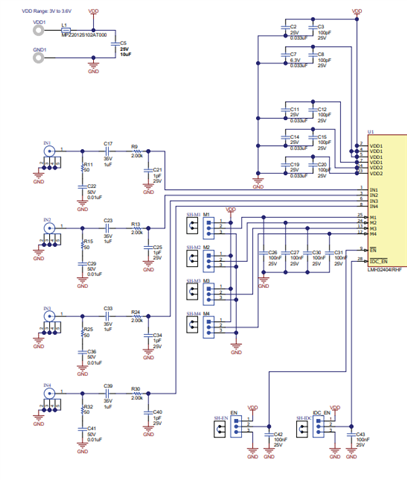

EVM板输入端原理图如下截图所示，它没有提供 VBIAS端，因此无法连接偏置端。
如下LMH32404RHFEVM User's Guide 第4部分描述，EVM板是SMA连接器输入接口，配备的是连接信号发生器：
qioa chen
回答时间: 2023-10-05 22:55:38

您好，那这个是否与宣传的不符合呢，宣传上时说可以接入真正的光电流信号的
Amy Luo
回答时间: 2023-10-05 23:13:56

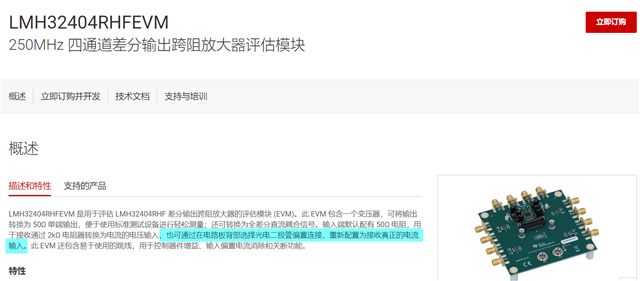

哦哦，您说的是下面部分描述是吗？很抱歉，这里确实很误导人，看PCB板和原理图确实没有提供VBIAS偏置电压输入端，需要的话，需要自己想办法外部添加偏置电压接口。
