Big Rich 提问时间: 2023-10-05 21:25:18 / 已解决Hi TI的工程师老师：
项目使用了贵司的高速比较器TLV3604，在比较器同向输入端输入信号，反向输入端输入由DAC输出的基准电压，同向输入端未输入信号时，电压基准很干净，但是在给同向输入端信号之后，输入信号似乎馈通到了比较器的反向输入端上，进而影响到了直流基准电压，有了20mVpp同频率类似波形的“纹波”，这正常吗？怎么规避输入信号对基准电压的影响呢，感谢。
这是原理图
这是输入3.3V1MHz正弦信号时的反向输入端波形（交流耦合）
这是输入3.3V1MHz正弦信号时的基准电压纹波（交流耦合）
这是输入3.3V脉宽9ns1MHz的脉冲信号后的反向输入端波形（交流耦合）
这是输入3.3V脉宽9ns1MHz的脉冲信号后的基准电压纹波
Amy Luo 回答时间: 2023-10-05 21:50:12您好，
没看明白您附的波形图，前2个波形图，您描述说是1MHz正弦信号，但是波形频率显示分别约是2MHZ和10MHZ；后两个波形图，显示频率分别约是1MHZ和500MHZ，并不是同频率类似波形？
Big Rich 回答时间: 2023-10-05 22:08:31不好意思是我的疏忽，我测量了多个频率的信号，可能各个频率都截图了，上传的时候搞错了，但不同频率信号结果其实是一样的，您几乎可以忽略频率，就是所有同向输入端的输入信号都会在反向输入端“耦合”（暂时用耦合这个词 吧，可能不对）出一个同频率的信号，同向端输入正弦波时反向输入端信号是波形1，同向端输入脉冲波时反向输入端信号是波形3
，我不知道这种情况是否正常，能否规避呢？
Amy Luo 回答时间: 2023-10-05 22:37:38您可以附上PCB 图吗？IN+和IN-走线是不是过近？与高频信号走线过近就会有串扰问题，为了减少它们之间的耦合，各走线应包地处理。
Big Rich 回答时间: 2023-10-05 22:54:29 Hi

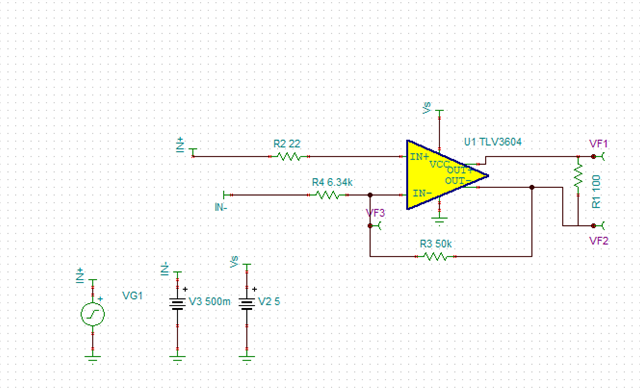

Amy 老师，感谢您的回复，我用TINA仿真了一下，在同向输入端输入信号，反向输入端VF3确实会出现一个同频率几十mV的信号，只是我无法解释。
Amy Luo 回答时间: 2023-10-05 23:27:05这不是串扰，这是 VF2通过反馈回路影响了比较器的反向输入端，VF2改变，反馈回路中的电流就会改变，VF3就会改变，这应该是不可避免的，否则的话就没法加迟滞电压了，具体您可以看datasheet 8.2.1.2 Detailed Design Procedure设计过程，它就是通过反馈改变V-电压实现迟滞电路的。
Big Rich 回答时间: 2023-10-05 23:52:54好的，非常感谢。
Amy Luo 回答时间: 2023-10-06 00:24:24别客气~
