您好 请问一下 电路图如图所示 当我R1 R2均为10k时 并且我让OPA202的IN+为0V的时候 IN-处的电压为0.4V 请问为什么会出现这种情况，当我改变R1 R2电阻不相同时（R1 为10k R2为4.7K,在IN+为0V时 此时IN-为0v. 不太明白为什么R1 R2电阻相等的时候 为什么IN-的时候会有0.4V的电压 ？谢谢
OPA202: 反向输入
dou min zhou 提问时间: 2023-10-05 19:02:52 / 已解决 Part Number: OPA202
如需获得 1个回答
Amy Luo 回答时间: 2023-10-05 19:21:43 您好，

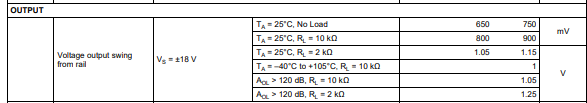

这应该是OPA202输出电压摆幅的限制造成的。OPA202的输出电压幅值到不了电源轨，具体见下面截图，也就是说在使用±5V给OPA202供电时，比例放大倍数是-1（R1 R2均为10k），输入5V时期望输出是-5V，但是由于输出摆幅限制输出到不了-5V（负电源轨），这使得运放不再工作在线性区反向输入电压不再为0。
当R1 为10k R2为4.7K，比例放大倍数不到1/2，因此期望输出到不了-2.5V，此输出电压在运放输出摆幅范围内，因此运放工作正常。
