使用示波器测试时出现问题，正常情况正端电压高，输出正12V,负端电压高，输出正常负5V,目前问题，负端电压高时，输出的负5V电压到50毫秒时，会突然跳转到正12V，停留5毫秒左右，恢复为负5V。
LM2903: 输出问题
ju zhang 提问时间: 2023-10-05 17:59:19 / 已解决 Part Number: LM2903
如需获得 9个回答
Amy Luo 回答时间: 2023-10-05 18:26:14您好，
您可以附上原理图吗？
您可以同时附上比较器两输入端和输出端的电压波形吗？以对比查看是否由输入端信号突变产生？
ju zhang 回答时间: 2023-10-05 18:43:05 以下是LM2903部分应用电路，途中画红圈为输出，图中YCQD 和DLBH为控制端，在隔离状态下DLBH输出5V控制，YCQD同时输出5V控制。
ju zhang 回答时间: 2023-10-05 19:15:30 - ju zhang 回答时间: 2023-10-05 19:45:54

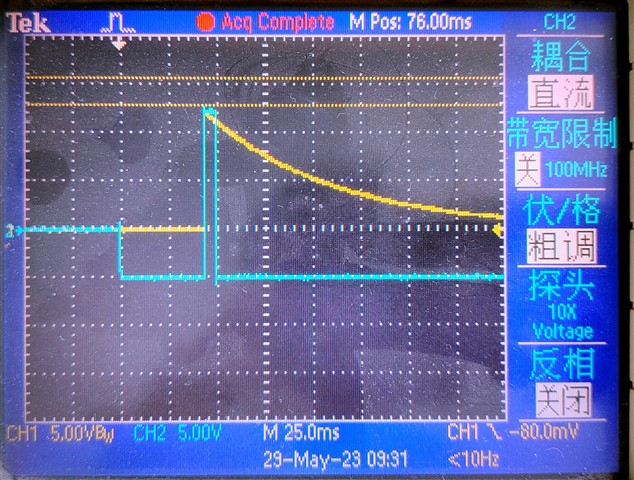

LM2903在隔离状态下通相输入端输入波形与输出波形，黄色为同相输入端输入，蓝色为输出端输出。
ju zhang 回答时间: 2023-10-05 20:08:58 - ju zhang 回答时间: 2023-10-05 20:36:48

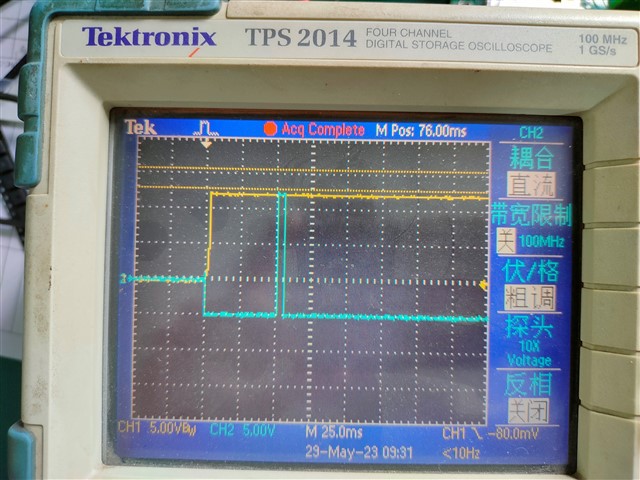

在隔离状态下反相输入端输入波形与输出波形，黄色为反相输入端输入，蓝色为输出端输出。
Amy Luo 回答时间: 2023-10-05 20:54:34 图片您是否上传错误？看样子两输入信号波形是一样的？

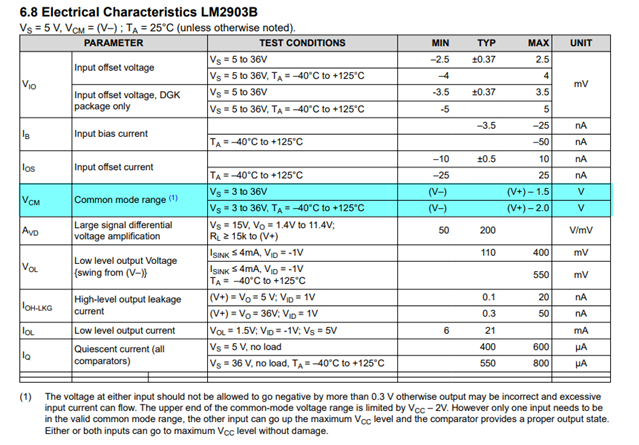

请注意比较器的输入共模电压范围：
ju zhang 回答时间: 2023-10-05 21:15:59 LM2903在隔离状态下通相输入端输入波形与输出波形，黄色为同相输入端输入，蓝色为输出端输出。

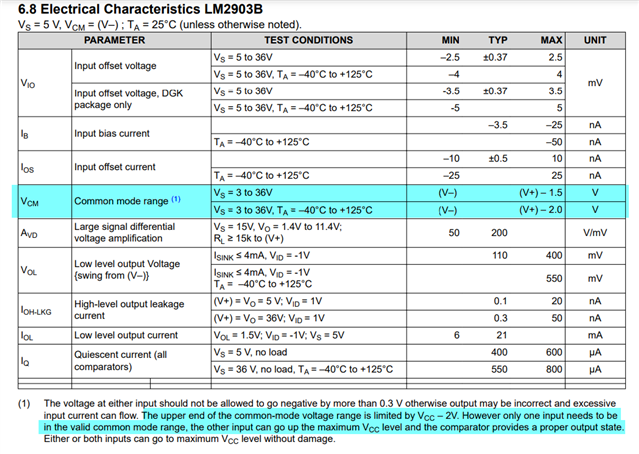

Amy Luo 回答时间: 2023-10-05 21:36:51 看您给的波形图，在异常输出5ms 高电平时，比较器的两输入端都超过了其输入共模电压的规格范围，因此此时是不能保证比较器的输出状态的：
