STM32L011F4P6怎么会运行不起来？
xuyejin 提问时间: 2023-10-04 12:06:00 / 未解决| 各位大侠，您们好！ 我现在使用STM32L011F4P6做个小东西，现在碰到了个问题，一直想不通，解决不掉。 还望各位大侠指教下。 我前面也用过这个片子，没有碰到这个问题： 挂上stlink_v2仿真器，仿真程序 ，运行的很好，一旦把仿真器去掉，再加电后，发现 程序没有运行起来。——我用tim2进行10ms中断，进入中断后，用一个脚不停地翻转。挂上 仿真器的时候，波形很好，10ms翻转一次，但是一去除仿真器，再加电的话，这个管脚没 有波形输出。 这是为什么了？还望各位大侠指教，有什么其他的原因么？ 致 礼 |
如需获得 STM32L011F4P6 等器件的更多信息，请点击链接或 点击此处 联系在线客服！
- xuyejin 回答时间: 2023-10-04 12:36:57
我用的是内部晶振
- xuyejin 回答时间: 2023-10-04 13:10:06
我用MCO输出SYSCLK/2,仿真器挂上，会输出16M，但是去掉仿真器，再开电，怎么就没有时钟输出
mylovemcu 回答时间: 2023-10-04 13:28:03 看一下复位电路有没有问题
李康1202 回答时间: 2023-10-04 13:46:22看一下复位电路有没有问题有道理

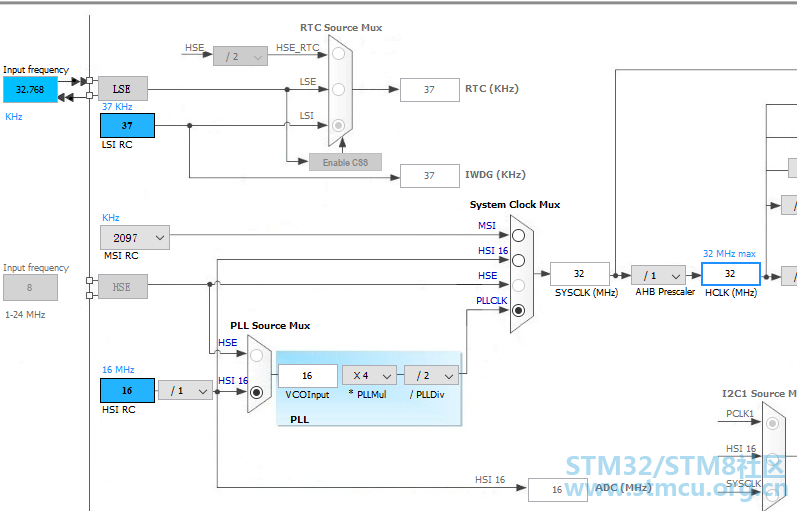

wenyangzeng 回答时间: 2023-10-04 14:08:20 这片L011我使用过，没什么问题。应该是楼主的系统时钟未正确配置，仿真时使用了STLINK上的时钟。在cubemx中仔细配置一下使用内部时钟应该可以。 void SystemClock_Config(void) { RCC_OscInitTypeDef RCC_OscInitStruct; RCC_ClkInitTypeDef RCC_ClkInitStruct; RCC_PeriphCLKInitTypeDef PeriphClkInit; /**Configure the main internal regulator output voltage */ __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1); /**Initializes the CPU, AHB and APB busses clocks */ RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI; RCC_OscInitStruct.HSIState = RCC_HSI_ON; RCC_OscInitStruct.HSICalibrationValue = 16; RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON; RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI; RCC_OscInitStruct.PLL.PLLMUL = RCC_PLLMUL_4; RCC_OscInitStruct.PLL.PLLDIV = RCC_PLLDIV_2; if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK) { _Error_Handler(__FILE__, __LINE__); } /**Initializes the CPU, AHB and APB busses clocks */ RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2; RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK; RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1; RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1; RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1; if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_1) != HAL_OK) { _Error_Handler(__FILE__, __LINE__); } PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_USART2; PeriphClkInit.Usart2ClockSelection = RCC_USART2CLKSOURCE_PCLK1; if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK) { _Error_Handler(__FILE__, __LINE__); } /**Configure the Systick interrupt time */ HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000); /**Configure the Systick */ HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK); /* SysTick_IRQn interrupt configuration */ HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0); } 复制代码
- STM1024 回答时间: 2023-10-04 14:27:11
重点检查一下你的boot方式和时钟配置
butterflyspring 回答时间: 2023-10-04 14:50:48注意bOOT的配置，这个系列boot0脚是和GPIO 复用的。同时也要注意复位引脚是否工作正常
- xuyejin 回答时间: 2023-10-04 15:08:56
谢谢各位大侠，问题解决了，后来发现第一脚 BOOT0上 的 电阻 没有焊接好，没有和地接上，焊接好后，就没事了
- 李康1202 回答时间: 2023-10-04 15:27:14
果然是只有硬件坑死软件
butterflyspring 回答时间: 2023-10-04 15:57:16果然是只有硬件坑死软件 有趣的观点 不过搞嵌入式不易，都得懂点啊
