原理图中的符号问题

这种短接焊盘的作用有点类似跳线帽，虽然没有跳线帽方便，但比跳线帽更可靠，短接之后不会存在日久氧化产生接触不良的问题。

一般都是短接用的，好多引脚都是功能复用的，开发板也都是不同的片子用一个PCB，这些原件可以用于选择不同的功能。

手上没板， 忘了是短路线，可以焊接开，还是跳线，可以拔的。

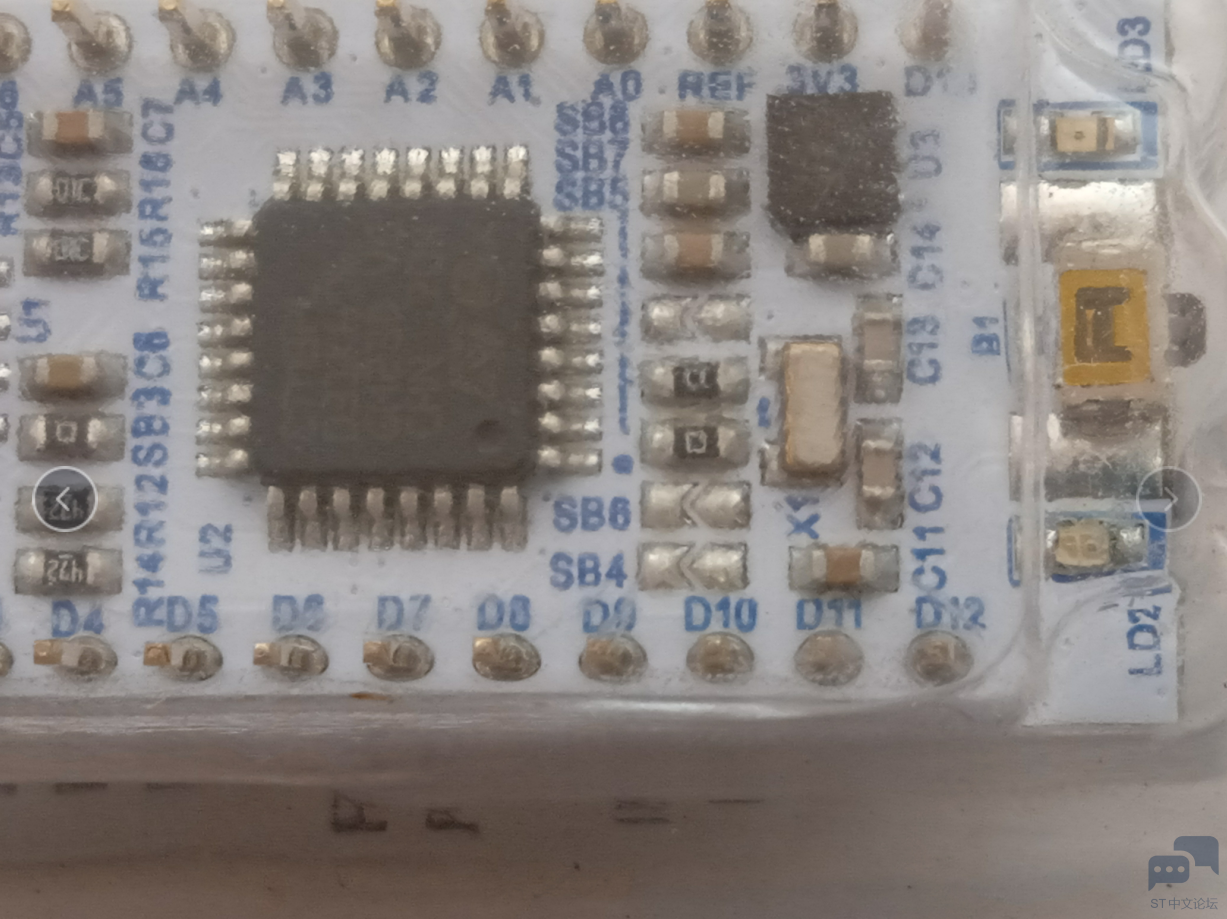

[md] 这是stm32L031nucleo官方开发板 这个图片不太清晰将就看下大牛们。 图片中央的SB4,SB6可以看到中间并没有连接，我想是不是默认不连接，等有需要的时候自己手动焊接连上实现其他功能？ 另外这种焊接叫啥大牛，我也好问问那个pcb软件公司如何在pcb绘制中做成这样 跳线那个我知道，就是两个针脚然后有个帽子扣在上面就可以实现连接。

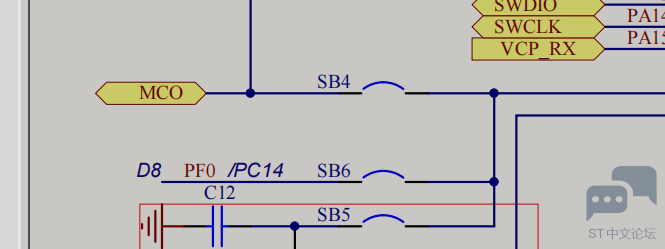

[md] 这幅图中的sb4，6对应上面实物图的那个sb4，6

[md] 这个图中的R17阻值是0这我可怎么办？我放电阻吗还
