原理图中的microusb问题 L031K6T6nucleo
sealoong 提问时间: 2023-07-31 15:31:37 / 已解决|

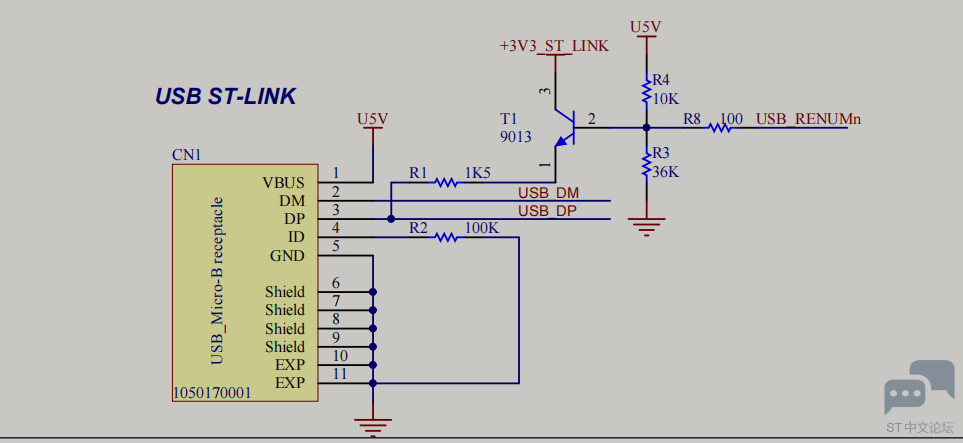

问题1： usb中的id引脚分为接地和悬空，分别对应a和b（microa，microb） 我其实也不确定这算接地还是不接地，毕竟中间还有个电阻。如果算接地的话，那这个电阻起什么作用呢？ 技术大牛可以告诉我在哪个网站或者协议组织看usb的正规协议吗？某du傻了吧唧正经事搜不到。 问题2：图中的那个+3.3vstlink三极管，参数我得选多大？或者说那个参数在哪查看？ 插播一条我心里想法：我都觉得我不适合工科了，啥啥都学不好，我的爱好以后可能得改改了，学哪都碰一鼻子灰，各种问题……唉，真累 |
![原理图中的microusb问题 L031K6T6nucleo [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/174745qwrswx9xm4b9r9xl.png "原理图中的microusb问题 L031K6T6nucleo [相关图片]")
4个回答

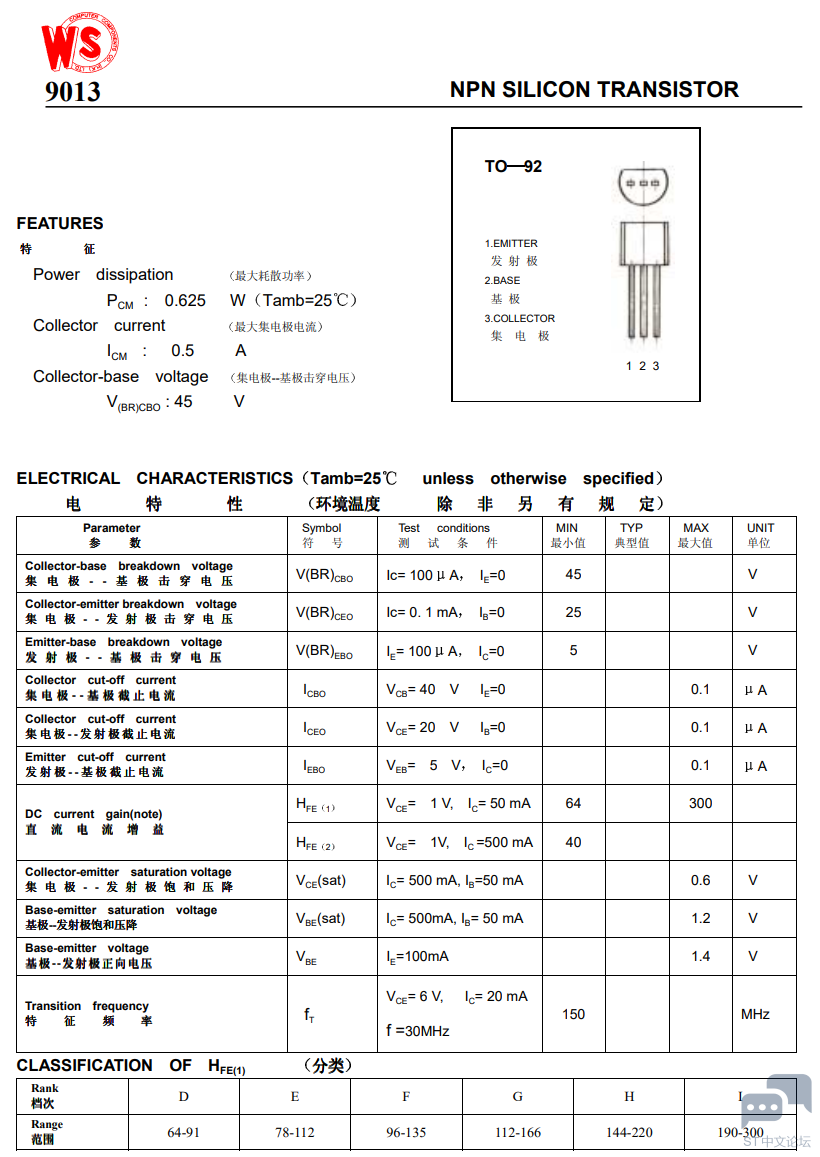

网络孤客 回答时间: 2023-07-31 15:49:23 三极管型号是9013，比较容易找到
- sealoong 回答时间: 2023-07-31 16:08:14三极管型号是9013，比较容易找到
sealoong 回答时间: 2023-07-31 16:40:28谢谢大牛，9031原来是个型号 图中的1K5代表1500欧姆还是1050欧姆还是1005欧姆？ 问的问题有点小白，第一次学这些，哈哈哈哈
老牛洋车 回答时间: 2023-07-31 17:11:47是9013，非9031也。1K5示1.5K，也就是1500欧姆，这种标示在电路图中很常见的。
