原理图问题
sealoong 提问时间: 2023-07-31 14:35:02 / 未解决|
这个图中的R17阻值为零什么意思？可有可无吗？如果有的话那阻值应该多少？ |
![原理图问题 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/104510m5bl666fh7856bmr.png "原理图问题 [相关图片]")
8个回答
wenyangzeng 回答时间: 2023-07-31 14:59:56R17在此作为跳线用

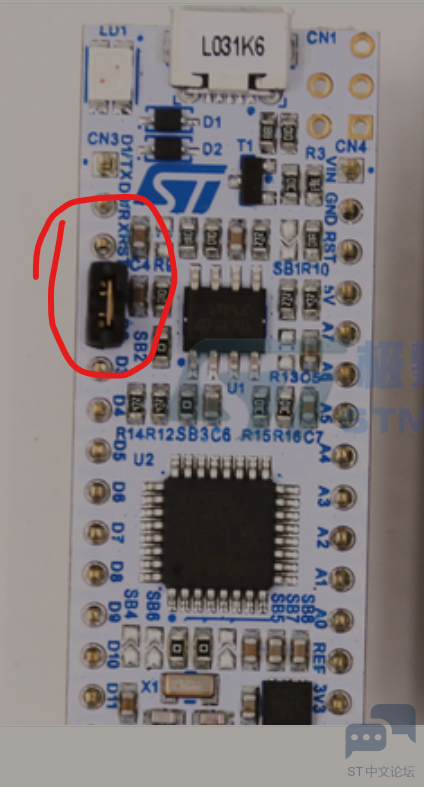

sealoong 回答时间: 2023-07-31 15:31:37R17在此作为跳线用 是对应上图中我画红圈那个吗 整块板子只有那一个跳线帽。
butterflyspring 回答时间: 2023-07-31 15:48:27不是，这个可插拔的跳线帽是作为随时短接信号用。 那个0欧姆电阻是可以焊接的跳线，连接不经常改线使用信号的。

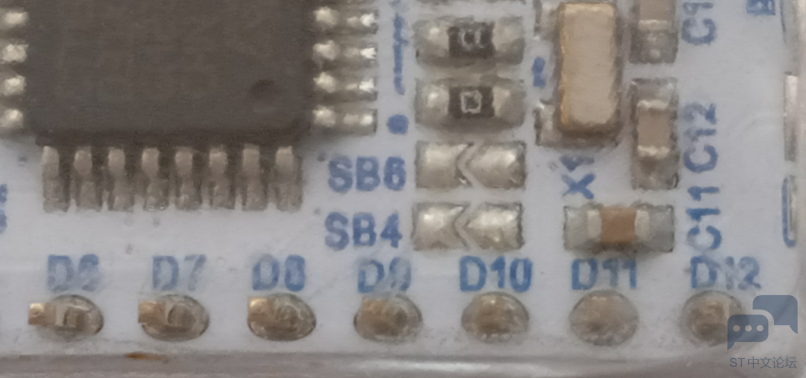

sealoong 回答时间: 2023-07-31 16:05:39不是，这个可插拔的跳线帽是作为随时短接信号用。 那个0欧姆电阻是可以焊接的跳线，连接不经常改线使用 ... [md] 我有点糊涂了，也就是说上图中的SB4,6对应原理图中的下图两种符号吗？大牛（那个零电阻r17和sb1）

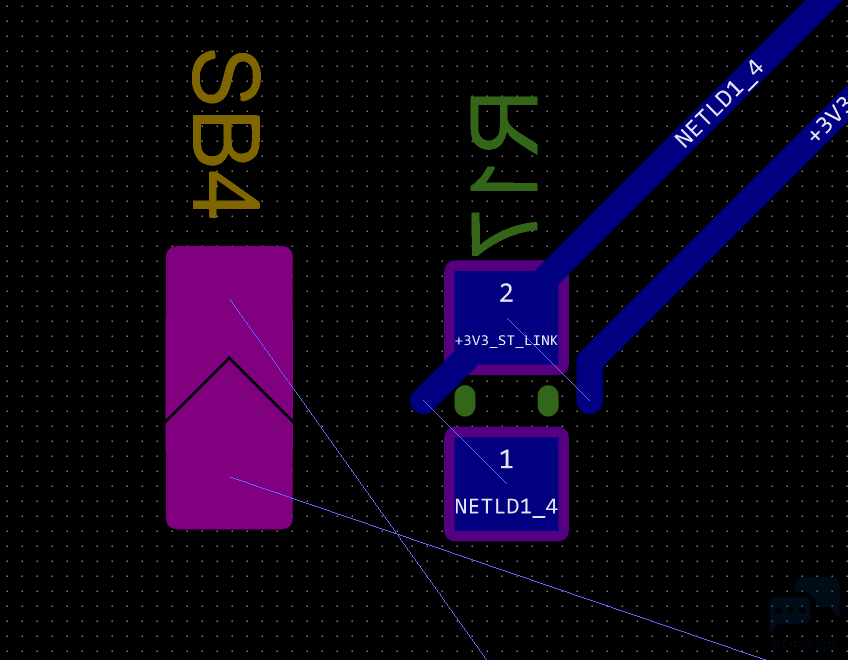

sealoong 回答时间: 2023-07-31 16:23:58不是，这个可插拔的跳线帽是作为随时短接信号用。 那个0欧姆电阻是可以焊接的跳线，连接不经常改线使用 ... [md] 我看pcb中的r17和sb4长得就不一样。（左边的是sb4，右边的是r17）。看来他俩不一样。 大牛可以对比解释一下吗？我头一次遇见这种类型的画法

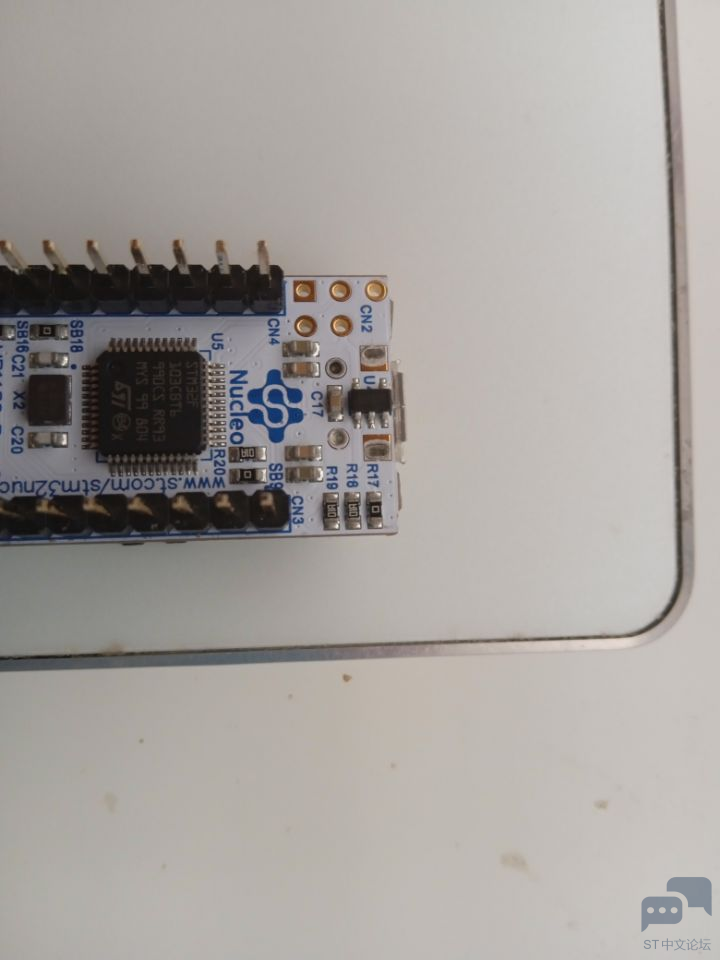

sealoong 回答时间: 2023-07-31 16:56:45不是，这个可插拔的跳线帽是作为随时短接信号用。 那个0欧姆电阻是可以焊接的跳线，连接不经常改线使用 ... [md] 这个R17上面焊接了类似电阻的一个东西，我要是做的话我得放个啥？
1028213292 回答时间: 2023-07-31 17:19:16!(data/attachment/forum/202205/05/152420em9130uhqn1mms0j.png?imageMogr2/auto-orient/strip%7Cim ...[md]放一个0R电阻
- sealoong 回答时间: 2023-07-31 17:42:20放一个0R电阻
知道了，我看了好多别的电路她们放的就是零值电阻，可能是为了降低噪声或者是连接两块铜板 谢谢大牛现在了还提供售后呢
