TJA1051T/1J器件介绍

TJA1051T/1J是NXP（恩智浦）推出的一款高速CAN收发器，专门为工业和汽车领域设计。这款芯片以其可靠性和高度集成的特点而备受赞誉，是CAN总线系统中关键的组成部分。TJA1051T/1J支持高达5Mbps的数据速率，可以快速而可靠地传输大量数据。其工作电压范围为4.5V至5.5V，提供了更大的灵活性和便利性，以适应不同的系统设计需求。TJA1051T/1J采用SOP-8封装，这种封装技术不仅提高了组件的可靠性，还简化了组件的布局和设计，使得可以更轻松地集成这款芯片到其设计中。

由于其高速数据传输率、宽广的工作电压范围以及便捷的封装方案，TJA1051T/1J成为许多工程师和设计者的首选。无论是在汽车电子、工业自动化系统还是其他需要可靠通信的领域，TJA1051T/1J都能够提供稳定而高效的解决方案，为用户带来卓越的体验和可靠的性能。

规格参数

  • 电源电压：4.5V ~ 5.5V
  • 接收器迟滞：120 mV
  • 数据速度率：5Mbps
  • 驱动器/接收器数量：1/1
  • 工作温度(Max)：150 ℃
  • 工作温度(Min)：-40 ℃
  • 安装方式：Surface Mount
  • 引脚数：8
  • 封装：SOIC-8

TJA1051T/1J器件有哪些优势？

  1. 高速数据传输：TJA1051T/1J支持高达5Mbps的数据传输速率，可以快速传输大量数据，提高了通信效率。
  2. 宽广的工作电压范围：TJA1051T/1J的工作电压范围为4.5V至5.5V，为工程师提供了更大的灵活性和便利性，可以适应不同的系统设计需求。
  3. 可靠性和稳定性：TJA1051T/1J采用SOP-8封装，提高了组件的可靠性和稳定性，同时简化了组件的布局和设计，使其更易于集成到各种系统中。
  4. 高效解决方案：无论是在汽车电子、工业自动化系统还是其他需要可靠通信的领域，TJA1051T/1J都能够提供稳定而高效的解决方案，使用户能够获得卓越的性能和体验。

引脚图及引脚介绍

TJA1051T/1J器件共具有8个引脚，具体如下：

  • TXD（发送数据）：用于发送数据到CAN总线。
  • RXD（接收数据）：用于从CAN总线接收数据。
  • GND（地线）：接地引脚，提供电路的参考电平。
  • VCC（电源）：电源引脚，提供器件的电源。
  • NC（空脚）：未连接的引脚，通常不使用。
  • CANL（CAN低位）：用于连接CAN协议控制器和物理双线CAN总线之间的低线。
  • CANH（CAN高位）：用于连接CAN协议控制器和物理双线CAN总线之间的高线。
  • S（片选信号）：用于选择芯片是否处于工作状态。

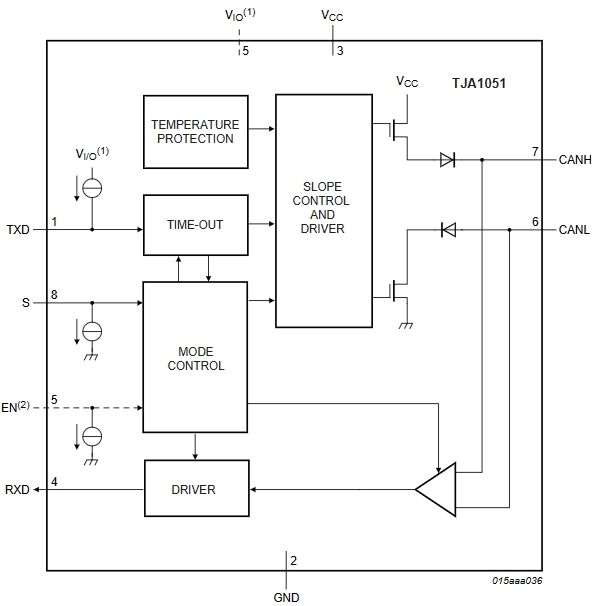

原理图及工作原理介绍

TJA1051T/1J器件的主要工作原理是实现CAN协议控制器和物理双线CAN总线之间的接口。它可以将CAN协议控制器输出的差分信号转换为物理双线CAN总线的电信号，同时将物理双线CAN总线的电信号转换为CAN协议控制器可以识别的差分信号。此外，TJA1051T/1J还可以实现信号的电平复位、过流保护等功能，以确保通信的稳定性和可靠性。

TJA1051T/1J器件包括一个发送模块和一个接收模块。当发送模块需要向CAN总线发送数据时，它首先将数据通过TXD引脚发送给接收模块，然后接收模块将接收到的数据通过RXD引脚传送给发送模块。发送模块再将接收到的数据进行编码和调制后发送到CAN总线上。在接收模块中，通过比较RXD引脚输入的数据与预设的校验序列来检测数据的正确性。如果数据正确，则接收模块将数据解码并将其传送给应用程序处理。

TJA1051T/1J器件还包括一个片选(Chip select)引脚S,用于选择器件的工作状态。当选择不同的工作状态时， S引脚被选中相应的模式。例如，当器件处于发送模式时， S被选中为高电平;而当器件处于接收模式时， S被选中为低电平。

封装图

TJA1051T/1J器件的封装为SOIC-8。封装图如下所示：

TJA1051T/1J器件的应用领域有哪些？

  1. 车辆通信：TJA1051T/1J器件可以用于实现车辆之间的通信，包括车辆与车辆之间的信息交互、车辆与路侧设施之间的信息交互等。
  2. 工业自动化：在工业自动化领域，TJA1051T/1J器件可以用于实现工厂自动化生产线、机器人、智能制造等应用中的通信和控制。
  3. 机器控制：在机器控制领域，TJA1051T/1J器件可以用于实现各种机器设备的通信和控制，如数控机床、自动化生产线等。
  4. 智能网联汽车：智能网联汽车是未来汽车发展的趋势，TJA1051T/1J器件可以用于实现车辆与云平台、车辆与道路基础设施、车辆与智能交通管理系统之间的信息交互和通信。
