想通过加法器实现这个，可输出就是不对呢？
且R1=R2=RF的阻值分别10欧、100欧、1k欧、10k欧，输出波形也不一样呢？
想请教下这是为何？我应该如何修正，才能满足我的需求呢？
±5V信号转换为0~10V信号的问题
wenfei wang 提问时间: 2023-09-17 15:59:53 / 已解决 Other Parts Discussed in Thread: INA132
4个回答
user151383853 回答时间: 2023-09-17 16:24:58 这里, 我想应该涉及到了运放了驱动能力问题了吧
- wenfei wang 回答时间: 2023-09-17 16:55:22
如何解？
Kailyn Chen 回答时间: 2023-09-17 17:22:50 加法器的输出Vout=-[（Rf/R1）Vref+（Rf/R2)*Vin],如果Rf=R1=R2，那么输出Vout=-（Vref+Vout）。

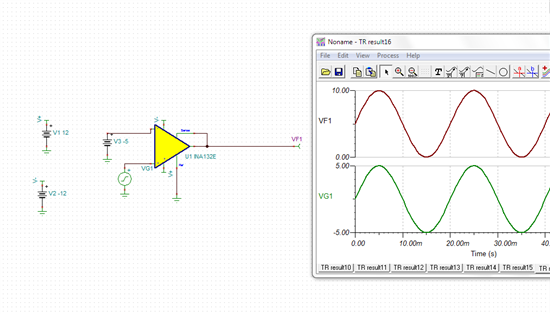

其实按照您的题目要求，使用差分运放最简单，直接Vout=（V+ ）- （V-）便可得到，比如INA132 这款，G=1，Vout=（V+ ）- （V-）.看仿真结果如下：
- wenfei wang 回答时间: 2023-09-17 17:48:39
这个简单，我想复杂了
