ATMEGA168PA-AU器件介绍

ATMEGA168PA-AU是一款由Atmel Corporation(已被美国微芯MICROCHIP收购)制造的8位微控制器IC，具有4/8/16/32K字节的内置可编程Flash。它的频率为20MHz，具有32个引脚TQFP封装。该器件可用于许多应用，例如电子游戏、智能家居、自动化控制和数据采集等。

ATMEGA168PA-AU器件具有低功耗特性，在空闲模式下的功耗仅为0.1μA，在省电模式下仅为0.75μA（包括32kHz RTC）。此外，ATMEGA168PA-AU还具有多个中断源和多路复用器，可用于实现复杂的控制逻辑。

规格参数

  • 电源电压：1.8V至5.5V
  • 频率：20 MHz
  • RAM大小：1 KB
  • 位数：8
  • FLASH内存容量：16 KB
  • 输入/输出数：23
  • 工作温度(Max)：85 ℃
  • 工作温度(Min)：-40 ℃
  • 安装方式：Surface Mount
  • 引脚数：32
  • 封装：TQFP-32

ATMEGA168PA-AU器件的优缺点

优点：

  1. 具有4/8/16/32K字节的内置可编程Flash，可根据需要灵活配置；
  2. 频率为20MHz，具有较高的执行速度；
  3. 具有低功耗特性，在空闲模式下的功耗仅为0.1μA，在省电模式下仅为0.75μA(包括32kHz RTC)；
  4. 具有多个中断源和多路复用器，可用于实现复杂的控制逻辑。

缺点：

  1. 相对于32位微控制器而言，位宽较小；
  2. 在恶劣的环境下，ATMEGA168PA-AU的抗干扰性可能会比较差。

引脚图及引脚介绍

ATMEGA168PA-AU器件的32个引脚分别是：

  • PB0-PB7: 这些引脚是数字引脚，可用于连接外部设备，如LED、数码管、存储器等。
  • PC0-PC6: 这些引脚是定时/计数器引脚。PC0和PC1用于计时器0，PC2和PC3用于计时器1，PC4和PC5用于计时器2，PC6用于定时器3。这些定时器可以用于实现定时器触发、脉冲计数等功能。
  • PD0-PD7: 这些引脚是模拟输入引脚。PD0和PD1用于A0和A1模拟输入，PD2和PD3用于A2和A3模拟输入，PD4和PD5用于A4和A5模拟输入，PD6和PD7用于A6和A7模拟输入。这些引脚可用于实现模拟输入、温度测量等功能。
  • 3个GND: 这些引脚用于接地，以确保电路的安全。
  • 2个VCC: 这些引脚用于提供电源，以确保电路正常工作。
  • AVCC: 这个引脚是高电压输入，可用于驱动功率较大的外部设备。
  • ADC6: 这个引脚是模数转换器（ADC）的6号通道，用于读取外部传感器的数据。
  • ADC7: 这个引脚是模数转换器（ADC）的7号通道，用于读取外部传感器的数据。
  • AREF: 这个引脚是参考电压源，可用于驱动一些需要稳定电压的外部设备。

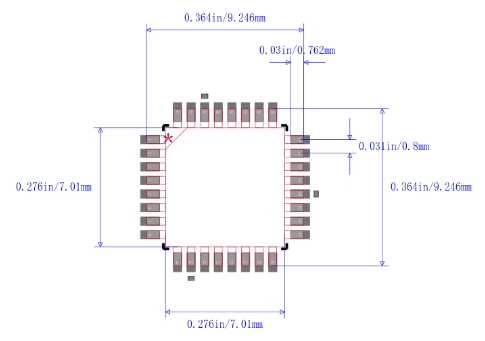

封装图

ATMEGA168PA-AU器件的封装为TQFP-32。封装图如下所示：

ATMEGA168PA-AU器件的使用注意事项有哪些？

  1. 焊接时请注意芯片引脚的方向和连接方式，以避免芯片损坏或电路失效。
  2. 在编程过程中，请确保正确选择程序存储器的类型和大小。
  3. 在使用ATMEGA168PA-AU器件时，请确保正确的供电电压和电流范围，以避免芯片损坏或电路失效。
  4. 在进行I2C或SPI总线通信时，请确保正确的地址和波特率设置。
  5. 在使用模拟输入功能时，请确保正确的模拟输入通道设置和参考电压选择。
  6. 在进行模数转换器(ADC)读取时，请确保正确的采样速率和量化位数设置。
  7. 在调试过程中，请使用合适的仿真器和调试器，并确保正确的配置和连接。
  8. 在使用ATMEGA168PA-AU器件时，请确保正确的固件版本和软件配置，以获得最佳性能和稳定性。

ATMEGA168PA-AU器件的应用领域有哪些？

  1. 智能家居系统: ATMEGA168PA-AU器件可用于智能家居系统中的控制逻辑和传感器数据采集，如灯光控制、温度监测等。
  2. 机器人控制系统: ATMEGA168PA-AU器件可用于机器人控制系统中的运动控制、位置跟踪、传感器数据采集等。
  3. 无人机控制系统: ATMEGA168PA-AU器件可用于无人机控制系统中的姿态控制、航线规划、传感器数据采集等。
  4. 智能嵌入式系统: ATMEGA168PA-AU器件可用于智能嵌入式系统中的控制逻辑和数据采集，如智能门禁、智能安防等。
  5. 电子游戏设备: ATMEGA168PA-AU器件可用于电子游戏设备的控制系统、图像处理、传感器数据采集等。
  6. 汽车控制系统: ATMEGA168PA-AU器件可用于汽车控制系统中的点火控制、燃油控制、传感器数据采集等。
