STM32H743IIT6器件介绍

意法半导体公司生产的STM32H743IIT6是一款基于高性能ARM® Cortex®-M7 32位RISC内核的单片机（MCU）。它工作在1.62V~3.6V电压范围内，主频最大可达400MHz。Cortex®-M7内核具有浮点运算单元（FPU），支持Arm®双精度（符合IEEE 754）与单精度数据处理指令和数据类型。

此外，STM32H743IIT6器件还支持全套DSP指令和存储器保护单元（MPU），用于增强应用的安全性。STM32H743IIT6微控制器提供三个ADC、两个DAC、两个超低功耗比较器和一个低功耗RTC，一个高分辨率计时器，12个通用16位计时器，两个电机PWM计时器控制，五个低功耗定时器，一个真随机数发生器（RNG）。这些设备支持用于外部sigma-delta调制器（DFSDM）的四个数字滤波器。它们还具有标准功能和高级通信接口。

程序存储容量为2MB，采用FLASH存储器类型；RAM总容量为1MB，包括系统内建RAM（ROM）和用户自定义RAM。STM32H743IIT6器件广泛应用于工业控制、智能家居、医疗设备、汽车电子等领域。

规格参数

  • 电源电压：1.62 V至3.6 V
  • 程序存储容量：2MB
  • RAM大小：1M
  • I/O数量：140
  • 速度：480MHz
  • 位数：32
  • 输入/输出数140 Input
  • 工作温度(Max)：85 ℃
  • 工作温度(Min)：-40 ℃
  • 耗散功率(Max)930 mW
  • 引脚数：176
  • 封装：LQFP-176

STM32H743IIT6器件的特性和优势

  1. 高性能ARM® Cortex®-M7 32位RISC内核，具有浮点运算单元(FPU)和全套DSP指令，支持Arm®双精度(符合IEEE 754)与单精度数据处理指令和数据类型。
  2. 丰富的外设接口，包括140个GPIO端口、16位ADC、16位DAC等，能够满足各种应用场景的需求。
  3. 采用FLASH存储器类型，程序存储容量为2MB，支持多种编程语言，如C/C++、MicroPython等。
  4. 支持多种操作系统，如Windows、Linux、Android等。
  5. 支持存储器保护单元(MPU)，用于增强应用的安全性。
  6. 支持多种电源管理技术，如低功耗模式、睡眠模式等，能够实现高效率的能耗管理。
  7. 广泛应用于工业控制、智能家居、医疗设备、汽车电子等领域，具有良好的市场前景和应用前景。

引脚图及引脚介绍

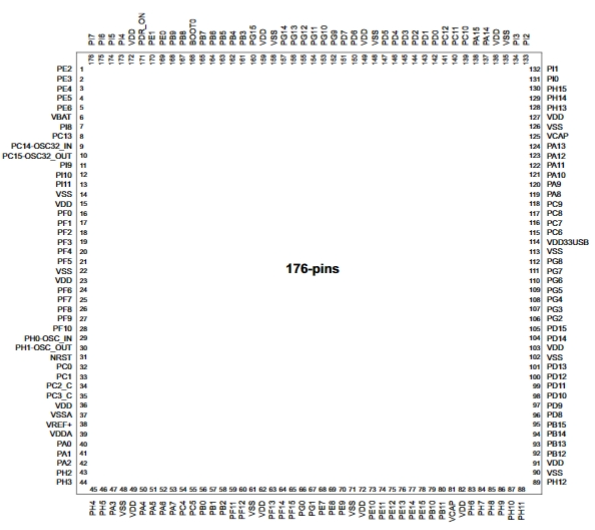

STM32H743IIT6器件的176个引脚如下所示：

  • PA0-PA15、PB0-PB15、PC0-PC15、PD0-PD15、PE0-PE15、PF0-PF15、PG0-PG15、PH0-PH15、PI0-PI11：这些是GPIO（通用输入/输出）引脚，可用于连接到外部设备、组件和各种应用。
  • 12个VSS、14个VDD：电源/地线引脚。
  • 2个CAP：是电容引脚，作为输入或输出端口，一般接滤波电容。
  • VBAT：是电池供电引脚，用于给RTC等低功耗设备供电。
  • NRST：是复位引脚，用于使芯片复位。
  • VSSA：是模拟地引脚，作为模拟电路的参考地。
  • VDDA：是模拟电源引脚，给模拟电路供电。
  • VREF+：是参考电压输出引脚，用于输出内部参考电压。
  • VDD33USB：是USB电源引脚，给USB接口供电。
  • BOOT0：是引导模式选择引脚，用于选择启动模式。
  • PDR_ON：是Power-down enable引脚，用于使芯片进入低功耗模式。

封装图

STM32H743IIT6器件的封装类型是LQFP-176。封装图如下所示：

STM32H743IIT6器件的安全模式如何实现系统安全，它的安全功能都有哪些？

STM32H743IIT6器件的安全模式是一种安全的执行环境，可以提供一种安全的系统运行环境，以防止应用程序对系统资源进行非法访问和破坏。STM32H743IIT6器件的安全模式通过软件和硬件两种方式来实现系统安全，详情如下。

软件实现：

在正常模式下，操作系统和应用程序可以访问所有系统资源。而在安全模式下，操作系统和应用程序只能访问有限的系统资源。这些资源包括内存保护、访问控制等。安全模式的实现需要通过软件编程来实现。

硬件实现：

STM32H743IIT6器件还提供了硬件保护功能，如MPU和访问控制等。这些硬件保护功能可以在安全模式下自动启用，以确保系统和数据的安全。硬件实现的实现需要硬件设计和编程技能。

STM32H743IIT6器件提供了多种安全功能，包括存储器保护单元(MPU)和安全模式。这些安全功能有助于增强系统的安全性和稳定性，防止应用程序对系统资源进行非法访问和破坏。

安全功能包括：

  1. 存储器保护单元(MPU):提供对内存的保护，防止应用程序对系统资源进行非法访问。
  2. 安全模式:提供一种安全的执行环境，可以在安全模式下运行应用程序，以防止应用程序对系统资源进行非法访问。
  3. 访问控制:限制应用程序对系统资源的访问权限，确保只有经过授权的应用程序才能访问系统资源。
  4. 硬件保护:通过硬件保护电路保护系统免受未经授权的访问和攻击。
