AD8065ARTZ-REEL7器件介绍

AD8065ARTZ-REEL7是一款由Analog Devices公司推出的电压反馈型放大器，采用FastFETTM技术，提供FET输入。该器件具有出色的性能，包括145MHz的带宽、180 V/μs的高压摆率、-3db的带宽、以及高达145MHz的无杂散动态范围(SFDR)。此外，该器件还具有极低的工作噪声（7.0nV/√Hz和0.6fA/√Hz）和高输入阻抗，适用于视频应用等领域。

AD8065ARTZ-REEL7具有5V至24V的宽电源电压范围，可在各种应用中工作。为了增加多功能性，放大器还包含轨对轨输出。AD8065ARTZ-REEL7是高性能、高速FET输入放大器，采用SOT-23-5封装，工作温度范围为-40°C至+85°C。

规格参数

  • 电源电压：5V ~ 24V
  • 供电电流：6.6 mA
  • 电路数：1
  • 共模抑制比：74 dB
  • 转换速率：180 V/μs
  • 输入补偿电压：400 µV
  • 输入偏置电流：3 pA
  • 工作温度(Max)：85 ℃
  • 工作温度(Min)：-40 ℃
  • 3dB带宽：145 MHz
  • 安装方式：Surface Mount
  • 引脚数：5
  • 封装：SOT-23-5

AD8065ARTZ-REEL7器件的优缺点

优点：

  1. 包含轨对轨输出，具有高输入阻抗、低噪声、低失真、高速等特点。
  2. 具有高线性度、低噪声、低失真、高速等特点，完全适用于汽车应用。

缺点：

  1. 相对同类器件，成本较高。
  2. 功耗较大，不适用于所有应用场景。

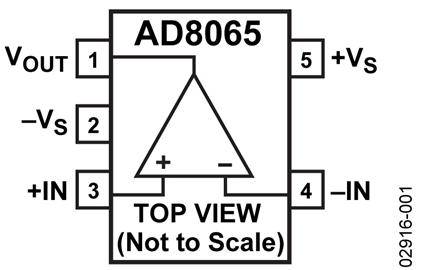

引脚图及引脚介绍

以下是AD8065ARTZ-REEL7器件的5个引脚的详细介绍：

  • VS+、VS-：电源电压输入端，分别连接到+5V和-5V电源。这两个引脚用于提供电流以驱动放大器的负载。
  • IN+、IN-：同相输入端和反相输入端，信号由此输入用于连接放大器的输入信号。这两个引脚之间通过FET进行隔离。
  • VOUT：输出电压端，输出放大后的信号。

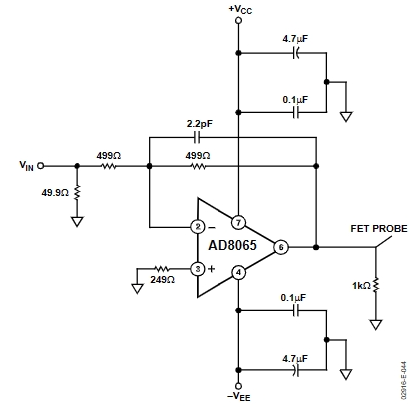

原理图及工作原理

AD8065ARTZ-REEL7器件采用电压反馈型放大器设计，这种电压反馈型放大器的设计能够提高放大倍数的稳定性，并减少失真和噪声等负面影响。同时，FastFETTM技术的使用也使得该放大器具有更高的带宽和更低的工作噪声。其工作原理如下：

  1. 输入信号通过FET与输入引脚IN+相连。
  2. 通过VS+和VS-引脚向FET提供电流。
  3. 输入信号与FET栅极之间的电压差（VGS）将控制FET的导通情况，从而改变输入信号在放大器中的放大效果。
  4. 输出电压VOUT等于输入电压IN+与Vgs-之间的电压差。
  5. 输出电压被反馈回FET的栅极，以调整放大倍数并提高输出电压精度。

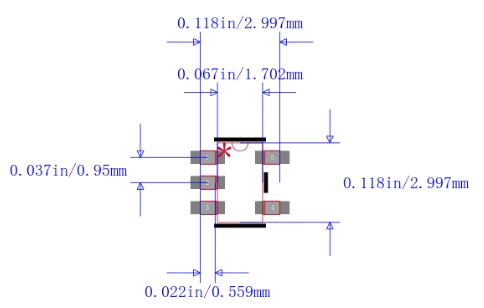

封装图

AD8065ARTZ-REEL7器件的封装为SOT-23-5。封装图如下所示：

AD8065ARTZ-REEL7放大器的应用领域有哪些？

  1. 视频应用: 该器件具有出色的视频放大性能，可应用于视频信号的放大和处理等领域。
  2. 汽车电子: AD8065ARTZ-REEL7器件完全通过汽车应用认证，额定工作温度范围为–40°C至+85°C工业温度范围，适用于汽车电子领域。
  3. 音频应用: 该放大器具有高速和低失真的特点，适用于音频信号的放大和处理等领域。
  4. 工业自动化: 该放大器可在宽电源电压范围内运行，并具有出色的稳定性，适用于工业自动化等领域。
  5. 射频应用: 由于该放大器具有高速和低噪声的特点，可应用于射频信号的放大和处理等领域。
