ADM695ARZ


ADM695ARZ器件介绍

模拟器件公司(Analog) 的ADM695ARZ是一款微处理器监视器，为微处理器系统中的电源监控和电池控制功能提供了完整的单芯片解决方案，包括 µP 复位、备用电池切换、看门狗定时器、CMOS RAM 写保护和断电警告，RESET 输出可在 VCC 低至 1 V 时保持工作。

ADM695ARZ输入电压为4.75V-5.5V，采用WSOIC-16封装，具有低功耗、高电流驱动、看门狗定时器、CMOS RAM写保护和电源故障警告等特点。主要用于台式机、便携式计算机和笔记本电脑、测试和测量仪器等设备。


ADM695ARZ规格参数

  • 制造厂商: 模拟器件公司 (Analog)
  • 系列: ADM695
  • 监控的电压数量: 1
  • 重置超时: 140ms
  • 重置延迟时间: 200ms
  • 工作温度: -40℃ ~ 85℃
  • 看门狗计时器: 有
  • 备用电池切换: 有
  • 阈值电压: 4.65V
  • 欠电压阈值: 4.5 V
  • 过电压阈值: 4.73 V
  • 准确性: 1.7%
  • 电源电压: 4.75V ~ 5.5V
  • 工作电源电流: 1.95mA
  • 封装: SOIC-16
  • 安装类别: 贴片 SMD/SMT
  • RoHS标准: 符合


ADM695ARZ引脚定义

ADM695ARZ引脚定义

引脚名说明
VCC电源输入： 标称 +5 V。
VBATT备用电池输入。如果不使用备用电池，则连接至地线。
VOUT输出电压、VCC 或 VBATT 内部切换至 VOUT，具体取决于哪个电位最高。
GND所有信号的接地参考电压为 0 V。
RESET逻辑输出。RESET 将变为低电平: VCC 低于复位阈值、VCC 低于 VBATT、看门狗定时器在超时时间内未得到服务。
WDI看门狗输入。WDI 是一个三电平输入。如果 WDI 保持高电平或低电平的时间超过看门狗超时时间 则 RESET 脉冲变低，WDO 变低。
PFI电源故障输入。
PFO电源故障输出。
CEIN逻辑输入。CE 门电路的输入端。
CEOUT逻辑输出。CEOUT 是 CEIN 信号的门控版本。当 VCC 高于复位阈值时，CEOUT 跟踪 CEIN。
BATT ON逻辑输出。当 VOUT 内部切换至 VBATT 输入时，BATT ON 为高电平。
LOW LINE逻辑输出。当 VCC 低于复位阈值时，LOW LINE 变为低电平。当 VCC 升至复位阈值以上时，立即返回高电平。
RESET逻辑输出。RESET 是高电平有效输出。
OSC SEL逻辑振荡器选择输入。当 OSC SEL 未连接（浮动）或驱动高电平时，内部振荡器会设置复位激活时间和看门狗超时时间。
OSC IN振荡器逻辑输入。当 OSC SEL 为低电平时，OSC IN 可由外部时钟信号驱动，或在 OSC IN 和 OSC SEL 之间连接一个外部电容。
WDO逻辑输出。如果 WDI 保持高电平或低电平的时间超过看门狗超时时间，看门狗输出 WDO 将变为低电平。

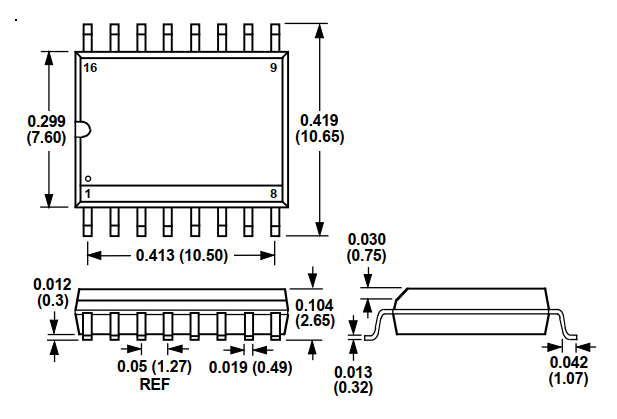

封装图

ADM695ARZ 采用 SOIC-16 宽体封装，尺寸为 10.5mm X 7.6mm

ADM695ARZ封装


ADM695ARZ的优缺点

优点：

  • 功能齐全，可以实现µP复位、备用电池切换、看门狗定时器、电源故障警告等功能，提高系统的可靠性和安全性。
  • 低功耗，工作电流小于75µA，待机电流小于10µA，适合低功耗应用。
  • 精度高，电源阈值的精度为1.7%，复位延时时间的精度为10%，可以满足高精度要求。

缺点：

  • 封装形式较大，SOIC-16的封装占用的空间较多，不适合紧凑的设计。
  • 只能监测一个电压，如果需要监测多个电压，需要使用其他的电路或者芯片。


主要应用领域

  • ADM695ARZ是一款适用于微处理器系统的电源和电池监控和控制电路，可以应用于以下领域：
  • 微处理器系统，例如计算机、控制器、智能仪器等，需要在电源异常或断电时保护数据和程序不丢失或损坏。
  • 低功耗应用，例如便携式设备、远程传感器、无线通信等，需要在主电源耗尽时自动切换到备用电池供电。
  • 高精度要求的应用，例如工业控制、医疗设备、航空航天等，需要准确地监测电源电压和复位延时时间。
