如何使用STM32CubeMX将一个替代函数从一个GPIO重新映射到另一个?
STM32微控制器上的大多数替代功能可以重新映射到其他GPIO。有关可用的替代功能映射选项,请参阅产品数据表。
1.将替代功能从一个GPIO重新映射到另一个
让我们看看如何使用STM32CubeMX将一个替代函数从一个GPIO重新映射到另一个。
- 我选择了一个STM32G071RBTx型
- 我想重新映射SPI1_SCK备用功能。
- 我正在启用来自STM32CubeMX的SPI1该工具将选择默认GPIO,如下所示:
2.重新映射SPI1_SCK
假设我想将SPI1_SCK信号重新映射到另一个提供相同备用功能的GPIO。

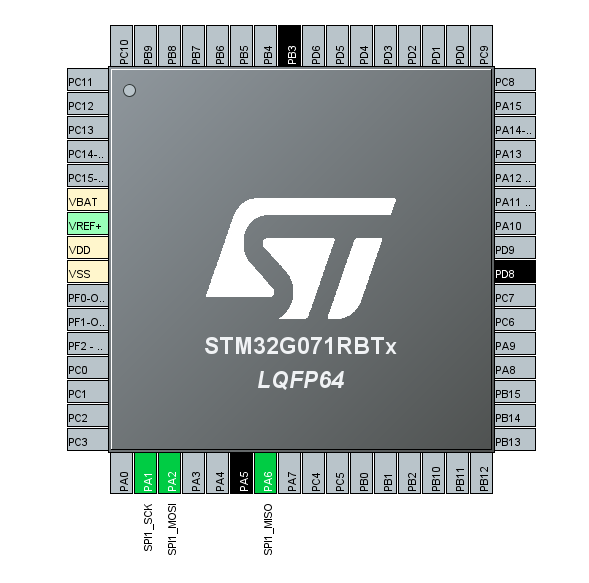

要执行此操作,请将鼠标指针放在引脚PA1上,按住控制键(CTRL),然后左键单击鼠标。这将突出显示可用的重新映射选项,如GPIO引脚PA5、PB3和PD8的黑色背景填充所示(参见下图):
3.实例:将SPI1_SCK重映射到PD8

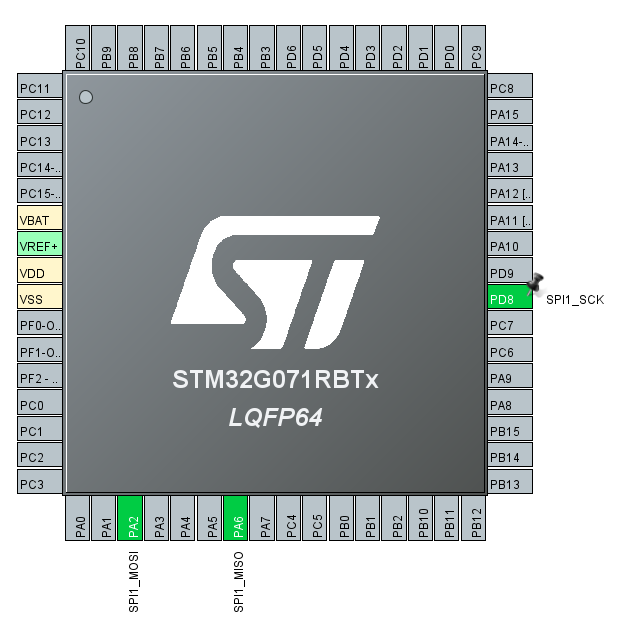

让我们想象一下,我们想将SPI1_SCK重新映射到PD8,同时按住CTRL键和左时钟。如果您想从PA1拖放到PD8中,这将选择要为PD8配置的SPI1_SCK,如下所示:瞧!
