大家好，我现在需要测一直流小电压，电压范围从0-2mv，打算用INA333做差分输入放大1000倍，但是做出来的电路没有输出，大家帮我看看是哪里有问题，我用TINA仿真，结果出不对，这是我第一次用这个仿真软件，有可能是我不会用。
这是实际的电路图。
这是仿真电路，输出就跟偏置一样。
INA333放大直流小电压的问题
shangguan ouyang 提问时间: 2023-08-28 13:09:22 / 已解决
如需获得 10个回答
Carter Liu 回答时间: 2023-08-28 13:34:27单电源情况下请注意VCM是否在规定的允许范围内
- shangguan ouyang 回答时间: 2023-08-28 13:52:45
如果改为双电源供电，这个电路是否能达到要求。
- Carter Liu 回答时间: 2023-08-28 14:13:59
可以的
- Carter Liu 回答时间: 2023-08-28 14:32:17
不过由于INA333输入阻抗非常的大，一般要求在输入端提供一个输入偏置电流回路抵消多余的输入电流，具体可参考datasheet的page12

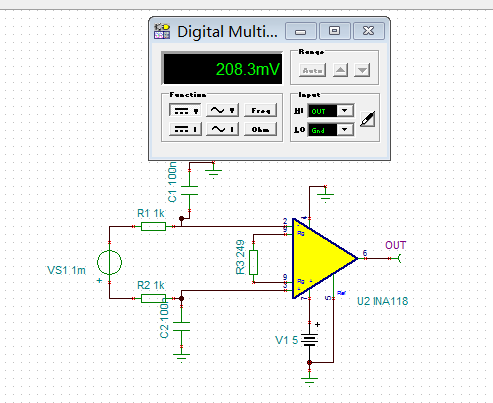

shangguan ouyang 回答时间: 2023-08-28 14:53:53 谢谢你的回答，我看了INA333的手册，上面范围是+1.8到+5.5V，INA118的手册上是正负1.35-正负18V，这里有点疑问，为什么INA333要双电源，INA118却不需要双电源就能工作，我又做了次仿真，用INA118单电源供电时，输入信号大于1mv时放大倍数没问题，但是输入小于1mv时，输出就错了，我的输入范围小于1mv，这是输入1mv时，放大倍数没问题。
输入为0.1mv时，输出还是那么多。
INA333我用的双电源，结果也不对。我不知道是不是我哪里弄错了。你有时间的话可不可以帮我做个INA333的仿真图，非常感谢。

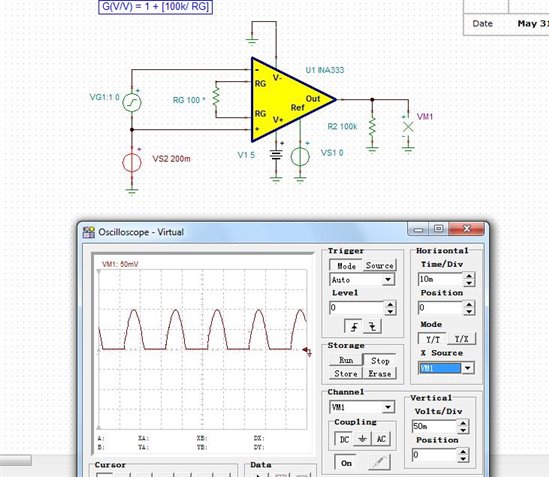

Carter Liu 回答时间: 2023-08-28 15:11:06 请参考INA333的仿真。注意单电源供电其共模电压输入范围为V- + 100mV到V+ - 100mV,否则可能出错。
- Carter Liu 回答时间: 2023-08-28 15:38:12
对了，上图信号源是50hz 100uV信号。没有负电源所以负半轴削波，可以通过Ref脚加电压恢复
- shangguan ouyang 回答时间: 2023-08-28 15:55:47
谢谢你的回答，我打算就用双电源给INA333供电，不知道有没有什么芯片直接可以将单电源转成双电源的，谢谢。
- Carter Liu 回答时间: 2023-08-28 16:17:23
这个我不太熟悉，但是建议去电源论坛问问哈
- shangguan ouyang 回答时间: 2023-08-28 16:39:43
好的，非常感谢你。
