使用STM32CubeMX创建的STM32ioc文件可以简化开发，并可以抽象出STM32外围设备的所有乏味的低级配置。然而，问题是旧板上的旧STM32Cube固件项目缺少此“ioc”配置文件。在本文中，我们将快速完成将没有ioc文件的旧STM32项目转换为包含ioc文件更现代的项目的过程。在本文的第2部分中，我们还将简要讨论如何使用STM32CubeMX中的“列出引脚兼容MCU”选项轻松地将您的STM32项目导出到不同的STM32系列。如果你在这个过程中的任何时候遇到了困难，请参阅已完成项目的链接部分[5]。

1从源代码创建STM32CubeMX ioc文件的过程：

1.1选择要转换的示例项目：

选择一个没有ioc文件的示例。对于此示例，我们选择STM32F4DISCOVERY上的数模转换器（DAC）信号生成示例。好消息是，您可以很容易地将该过程推广到任何STM32系列和示例项目。


  • 示例代码可以在STM32CubeF4 MCU固件包中下载和访问：

STM32F4立方体封装示例[1]


  • 或者，您也可以通过STMicroelectronics的GitHub页面轻松访问该示例：

STM32F4示例信号生成GitHub页面[2]


1.2了解您的项目产出：

在尝试重新创建项目之前，我们应该了解在MCU上运行的示例项目的预期输出。根据“DAC_SignalsGeneration”示例的“readme.txt”，波形将在PA4上生成，用户按钮将用于在不同波形（三角形或自动扶梯）之间进行选择。
还应保留STM32F407参考手册中的DAC章节0090令吉[6]在浏览原始源代码时非常方便。这有助于您理解辅助函数“DAC_Ch1_TriangleConfig”和“DAC_Ch1_ScaratorConfiging”中显示的配置。参考我们正在使用的外围设备的任何相关应用说明也很有帮助：例如，我们可以参考应用说明AN3126[3]。
为了更好地了解项目输出，首先在没有ioc文件的情况下运行原始项目，并使用示波器进行测量。在针脚PA4上进行测量。根据变量“ubSelectedWavesForm”设置为1还是0，您可以观察到三角波生成（图1）或自定义波（图2中类似扶梯的波形输出）。

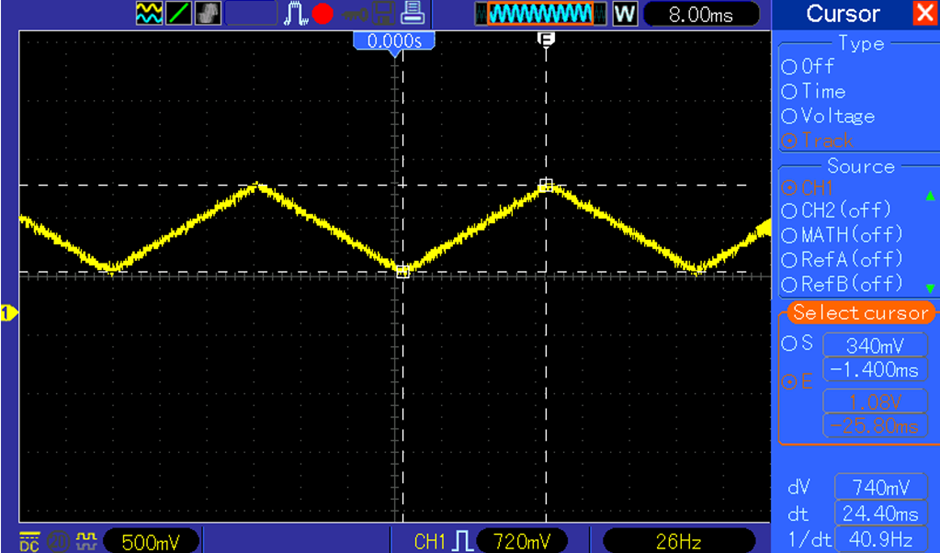

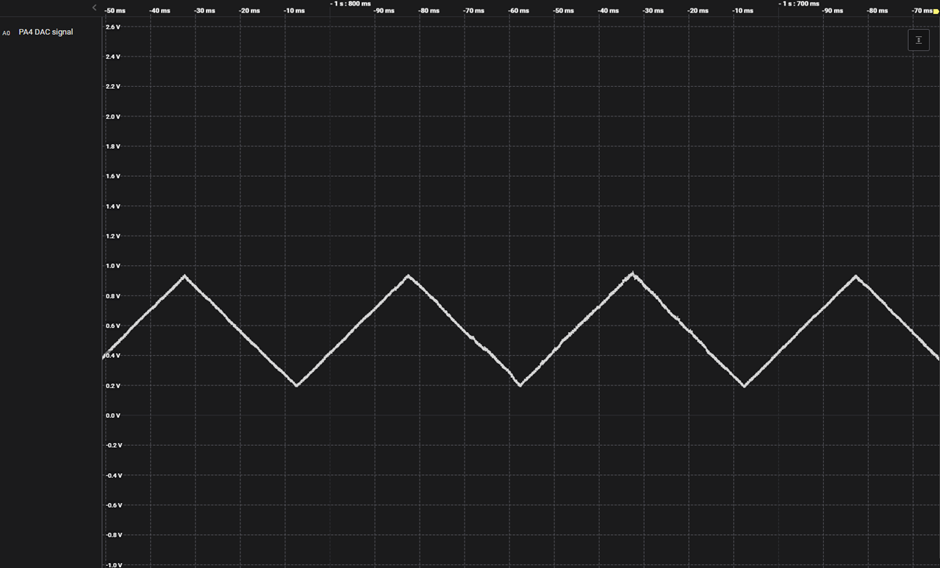

图1:STM32Cube固件示例存储库的原始项目输出：引脚PA4上的STM32F407 DAC生成的三角波。


图1很容易使用专用的HAL API“HAL_DACEx_TriangleWaveGenerate”（UM1725[7]）生成。此外，请参阅MCU参考手册中的三角波发生器部分或DAC应用说明。图2是使用DAC_CH_标量配置生成的。对于图2，我们使用数字阵列创建自定义波形，然后使用DMA外围设备将数据传输到DAC。有关如何生成自定义波形的更多详细信息，请参阅AN3126中的应用示例。类似于DAC_SignalsGeneration示例，我们使用定时器6来触发DMA传输和触发DAC步骤。信号的频率与触发源（在我们的情况下是定时器6）的频率有关。

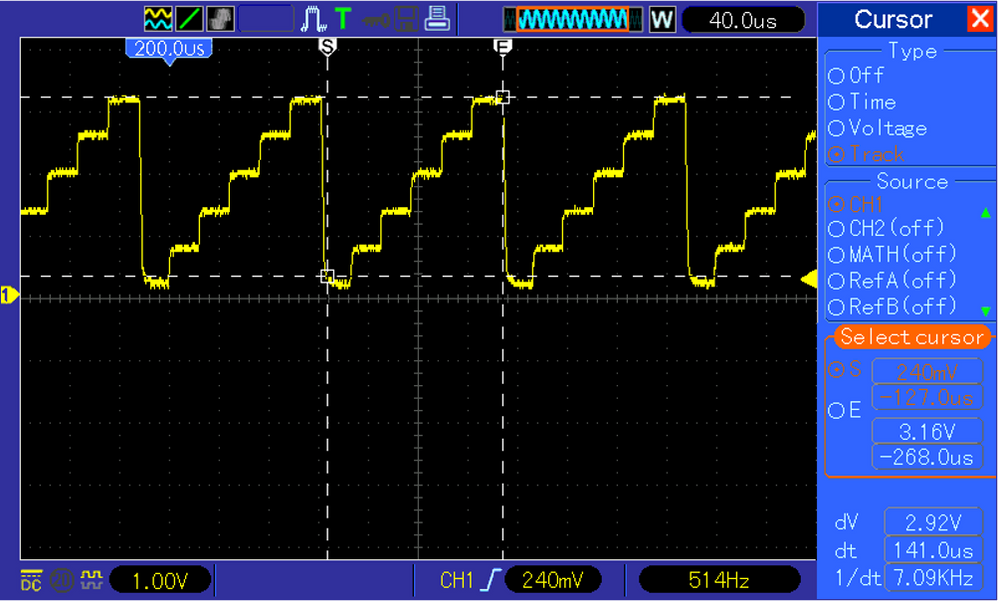

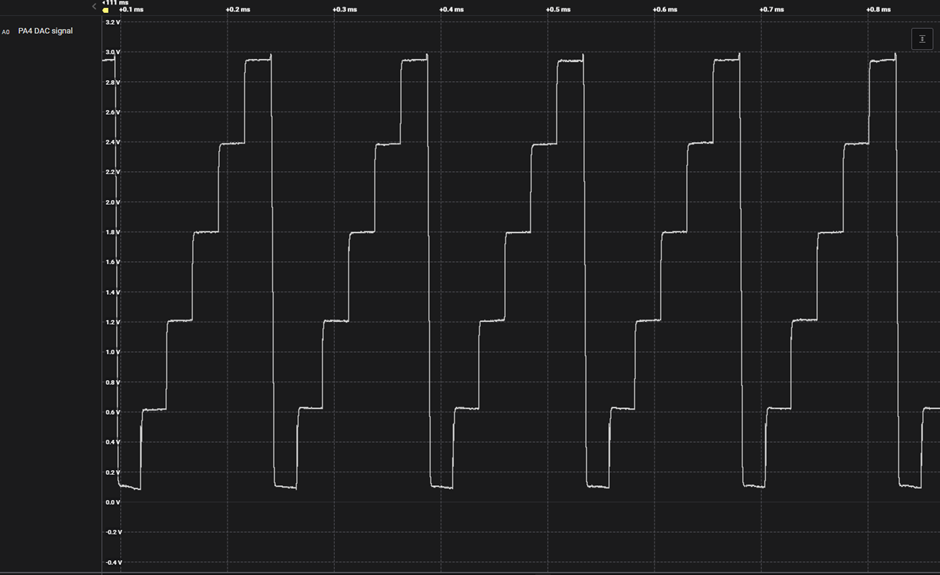

图2：STM32Cube固件示例存储库中原始项目的输出：引脚PA4上的STM32F407 DAC生成的自定义波形（自动扶梯波形）。


1.3将外围设备配置传输到ioc文件：

接下来，我们将使用“DAC_SignalsGeneration”main.c源文件作为创建ioc项目的参考： STM32Cube4/项目/STM32F4发现/示例/DAC/DAC_SignalsGeneration/Src/main.c[4] 。
根据STM32F4DISCOVERY创建一个空的STM32CubeMX项目，如图3所示：

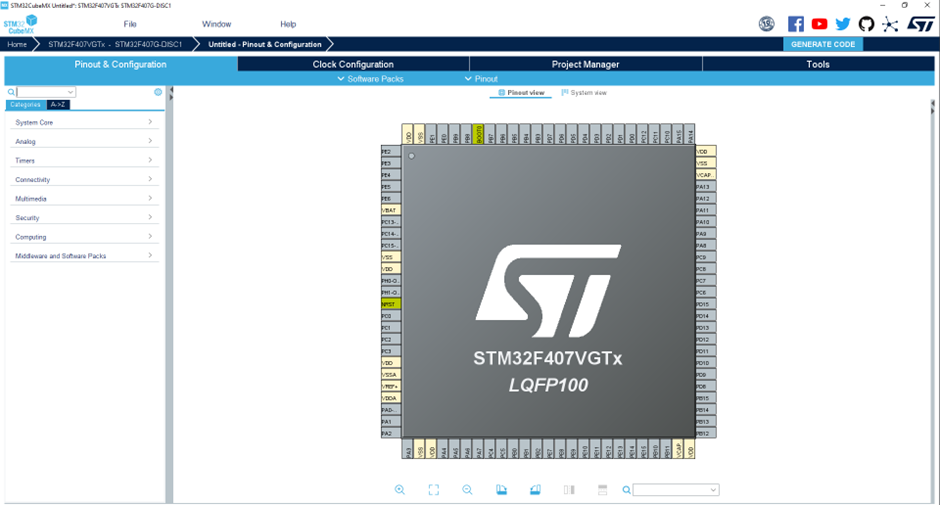

图3:ioc配置：空的STM32CubeMX项目。



接下来，我们将辅助函数DAC_Ch1_ScaratorConfig中显示的DAC配置传输到STM32CubeMX。例如，参考图4的第195行，触发源是定时器6。我们将这些设置传输到STM32CubeMX接口，如图6所示。

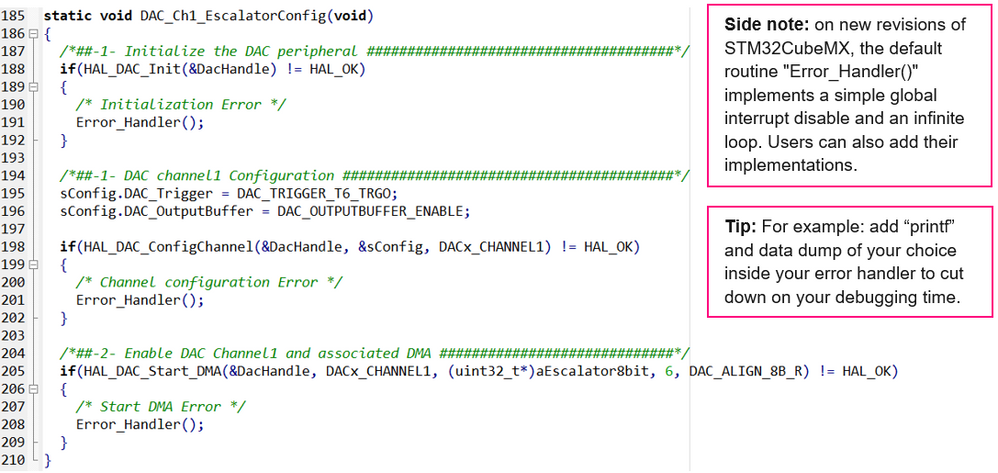

图4：没有ioc:DAC_Ch1_EscalatorConfig函数的原始源代码。


图4和图5中所示的自动扶梯和三角波函数共享一些常见的DAC配置。对于我们基于STM32CubeMX ioc配置的新项目，我们对代码进行了一些改进——如果您愿意，可以随时改进此处显示的任何代码。例如，我们删除了旧的重复配置代码，转而使用“MX_DAC1_Init（）”。您还会在附加的项目文件中看到这一点。

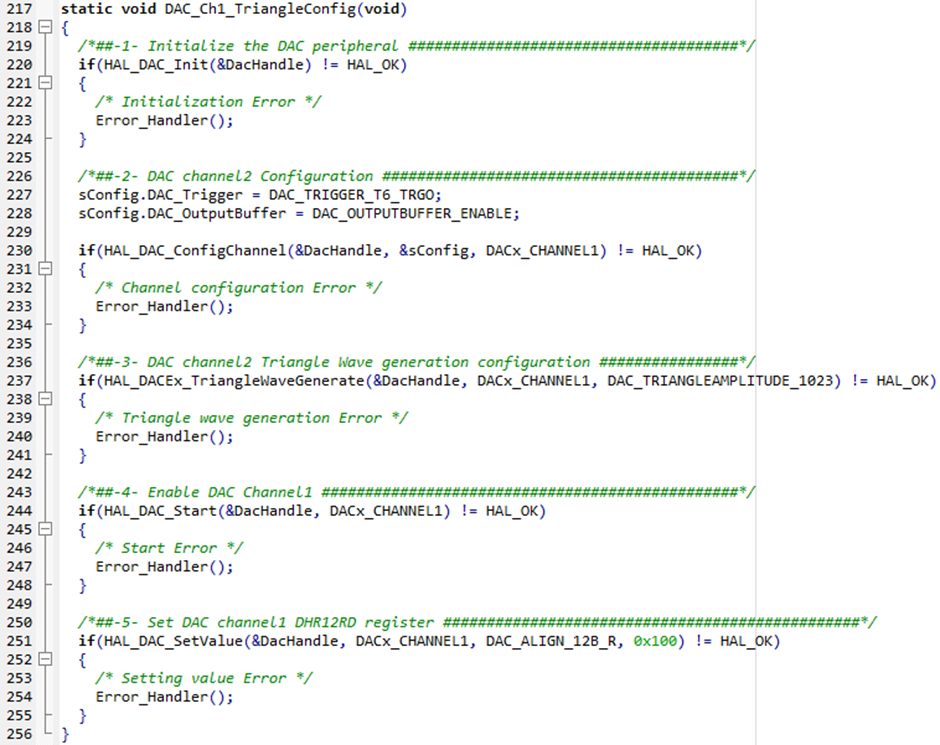

图5：没有ioc:DAC_Ch1_TriangleConfig函数的原始源代码。



在图5中，请注意“DAC_ChannelConfTypeDef”结构（“sConfig”）中变量的内容。作为另一个例子，第228行指示必须启用输出缓冲区（如图6所示）-这为您提供了需要在STM32CubeMX接口中配置的DAC设置的线索。

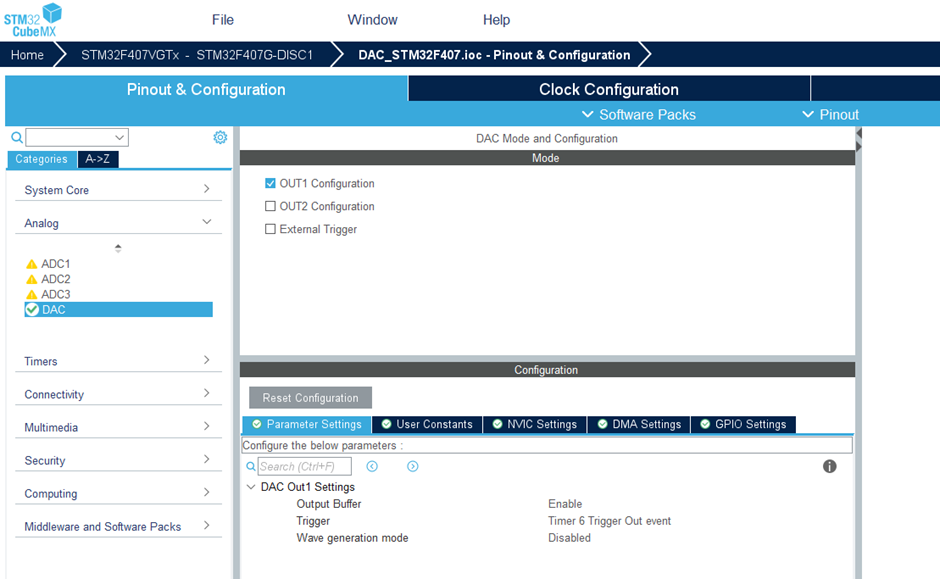

图6:ioc配置：STM32CubeMX DAC外围配置。



图7显示了位于“stm32f4x_HAL_msp.c”文件内的“HAL_DAC_MspInit”内的DMA配置。

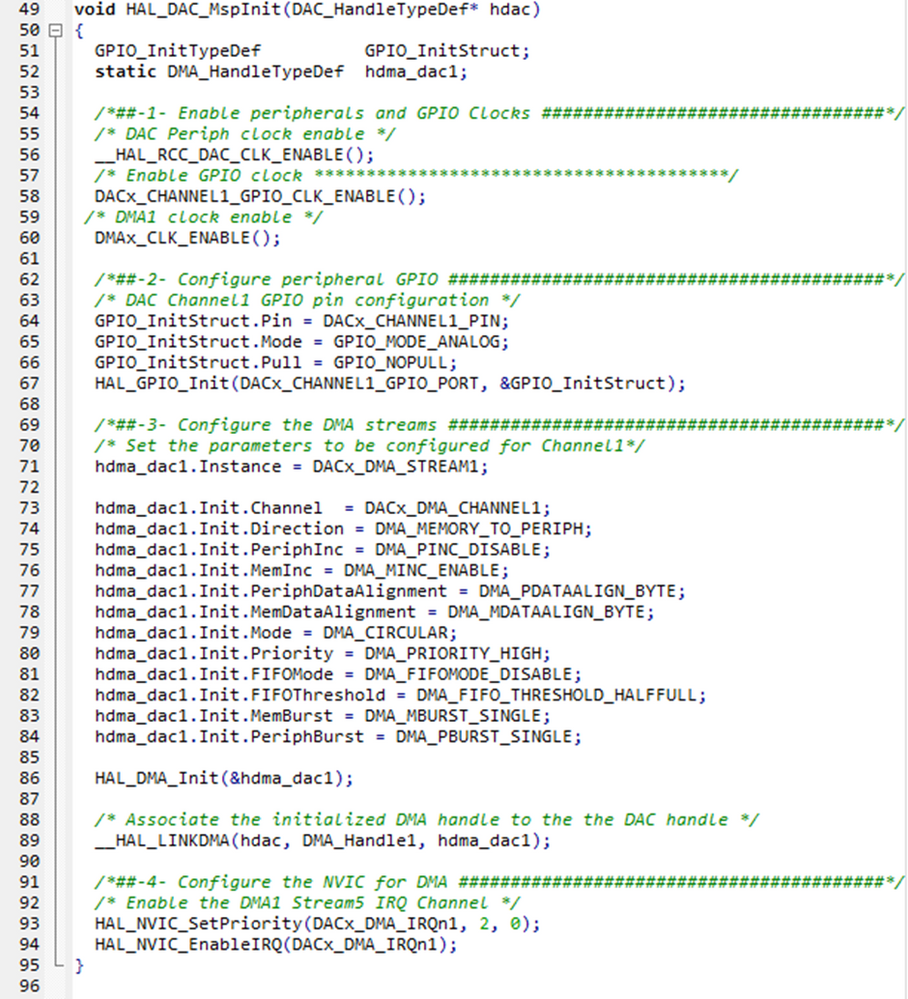

图7:stm32f4x_hal_msp.c文件中没有ioc:DAC DMA配置的原始源代码。



我们将DMA配置传输到我们的ioc文件中，如图8所示。图7中的第94行还显示了我们必须启用中断——这是由STM32CubeMX自动为我们完成的，如图9所示。

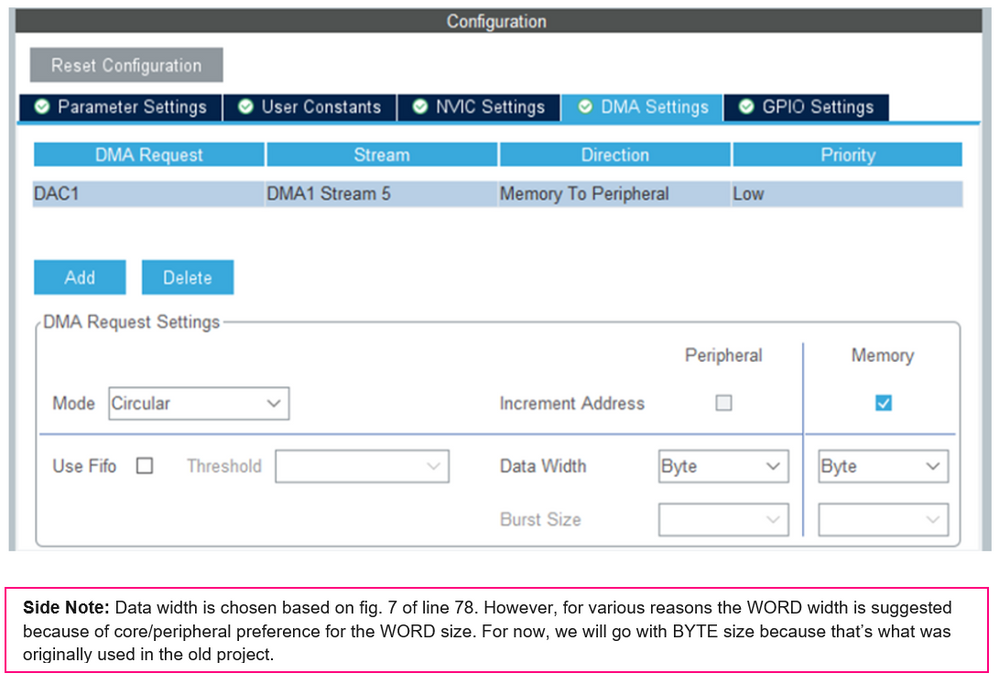

图8:ioc配置：DAC DMA配置。

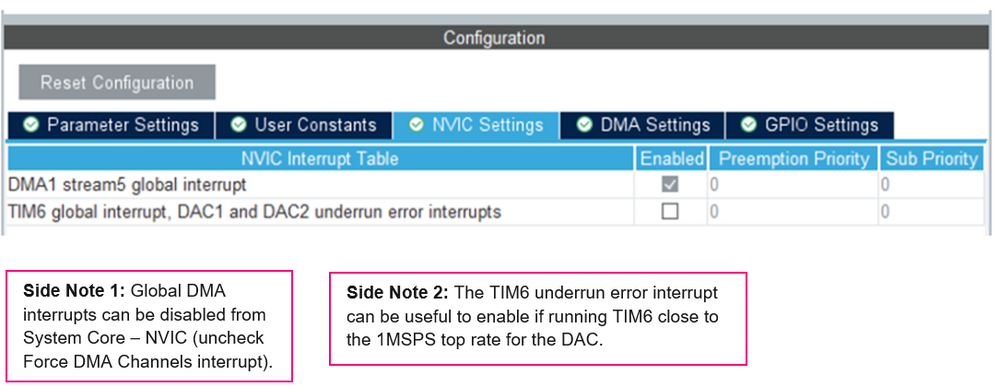

图9:ioc配置：DAC中断配置。


对于图10，我们得出了STM32上通用硬件定时器的配置。图10中的第288-291行和第295行被转移到图11中所示的定时器配置窗口。定时器6中断未被启用，如图12所示。

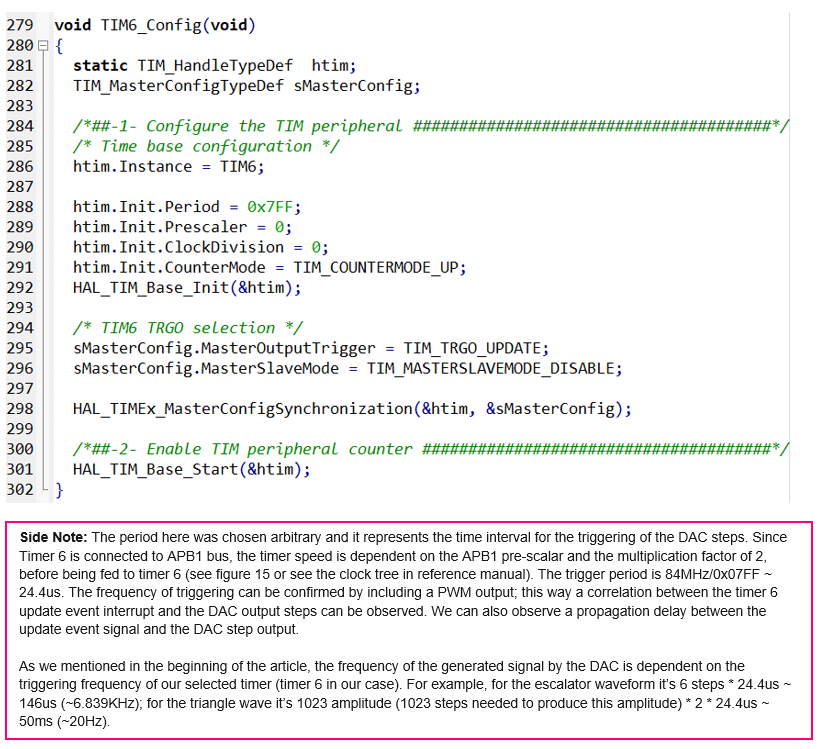

图10：没有ioc:timer6配置的原始源代码。

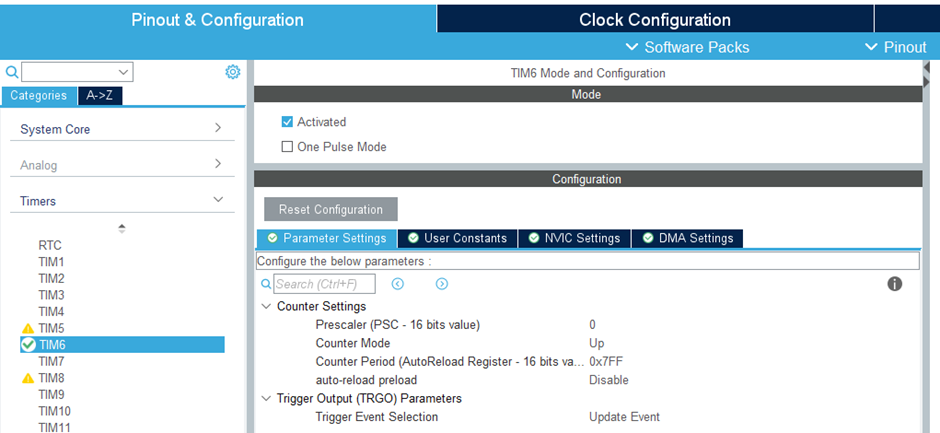

图11:ioc配置：定时器6配置。

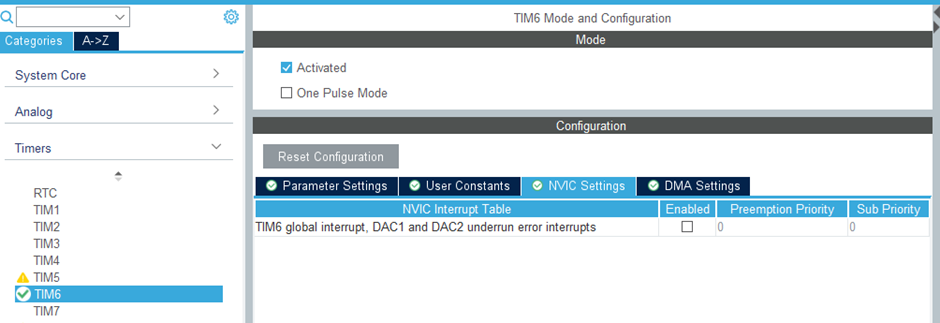

图12:ioc配置：定时器6中断配置。



最后，我们将图13所示的系统时钟配置转移到图14和15所示的ioc时钟树中。在图14中，我们选择HSE晶体谐振器作为我们系统的基本时钟源（如图13第144行所示）。

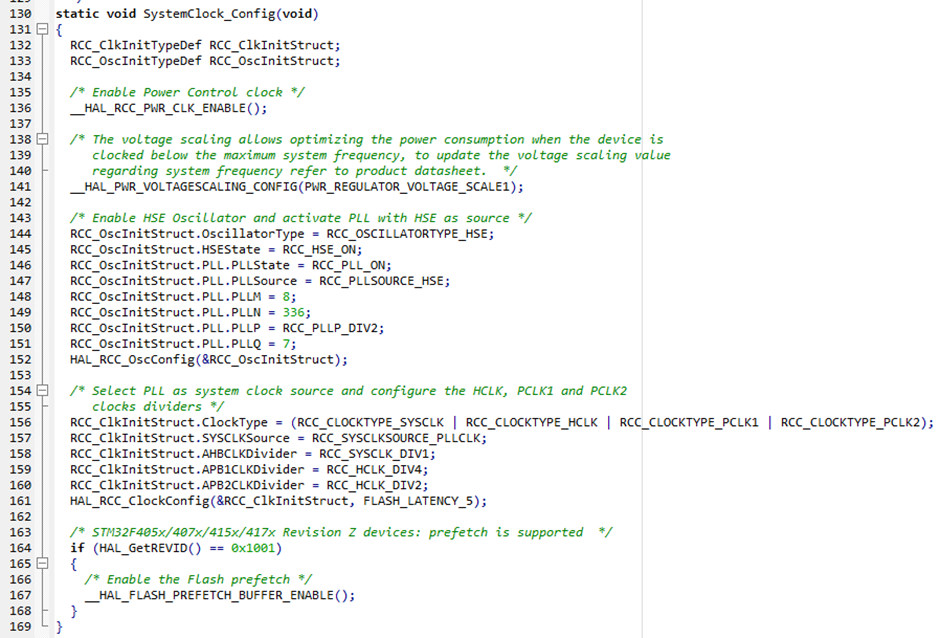

图13：没有ioc:MCU时钟配置的原始源代码。

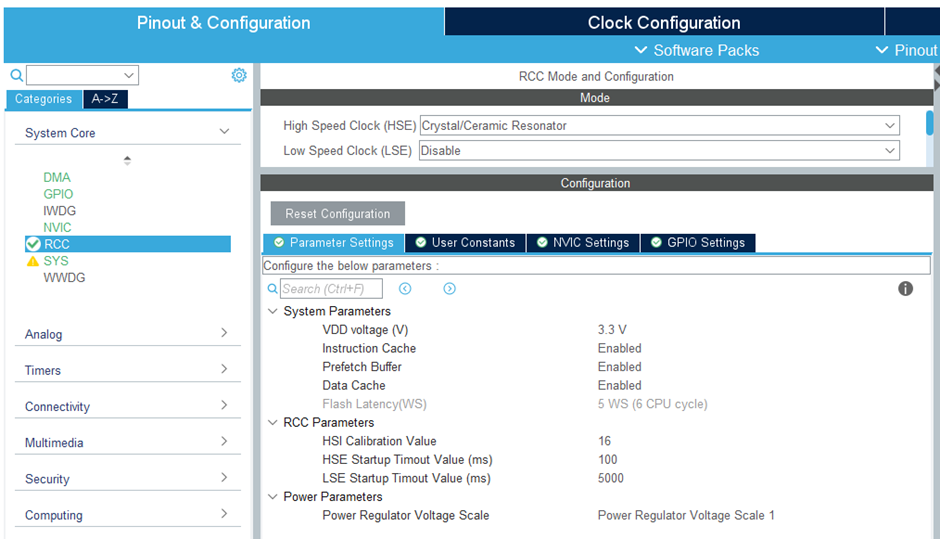

图14：ioc配置：像原始源代码一样选择HSE振荡器。

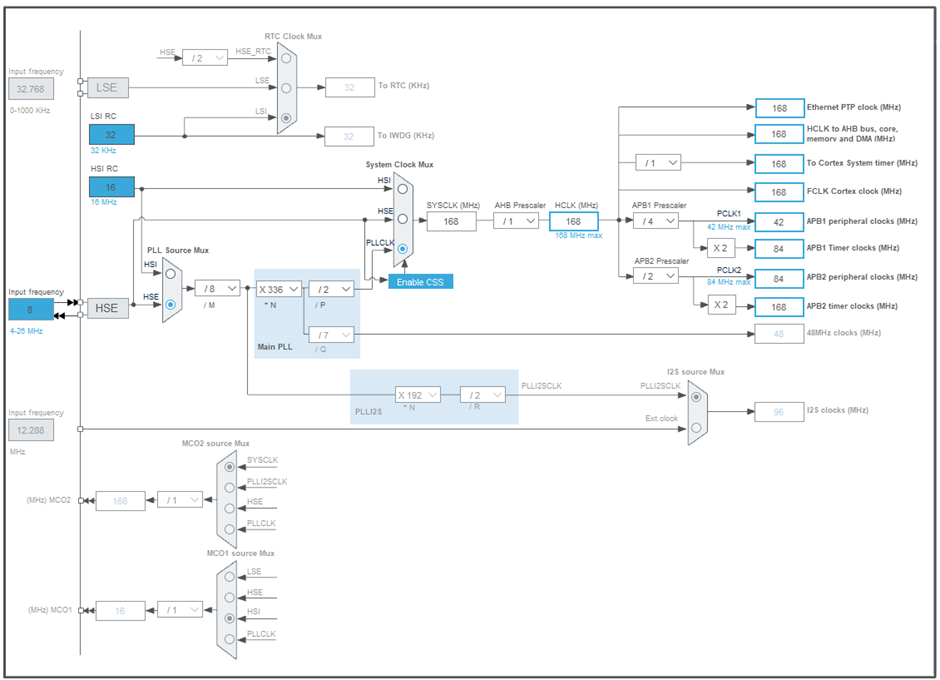

图15:ioc配置：设置时钟树，参考原始源代码中的“SystemClock_Config”函数。

1.4将主代码逻辑转移到您的新项目空间：

注意：此时，请确保保存STM32CubeMX ioc项目并在继续之前生成代码。
在复制原始项目的输出之前，我们使用ioc文件将一些逻辑代码从旧的main.c转移到项目空间中的新main.c。请注意：您不能简单地复制和粘贴main.c，相反，您只会将DAC相关的逻辑转移到您的新项目中-请参阅解决方案中的示例main.c项目[5]]假如不要将BSP例程复制到您的新项目中。如项目解决方案的main.c中所示，我们做了一些小的更改，例如，我们删除了一些重复的DAC配置代码，而是在“DAC_Ch1_ScaratorConfig（void）”例程内部使用生成的“MX_DAC_Init（）”调用。作为另一个例子，请观察“DAC_Ch1_ScalatorConfig”的原始源代码片段与我们新项目中的修改版本之间的差异：
其中一个例程的原始源代码：
静止的 无效的 DAC_CH_标量配置(无效的)
{
  /*##-1-初始化DAC外围设备######################################*/
  如果（HAL_DAC_Init（&DacHandle）！=HAL_OK）
{
    /*初始化错误*/
错误处理程序（）；
}
  /*##-1-DAC通道1配置#########################################*/
sConfig.DAC_Trigger=DAC_Trigger_T6_TRGO；
sConfig.DAC_OutputBuffer=DAC_OutputBuffer_ENABLE；
  如果（HAL_DAC_Config通道（&DacHandle，&sConfig，DACx_CHANNEL1）！=HAL_OK）
{
    /*通道配置错误*/
错误处理程序（）；
}
  /*##-2-启用DAC信道1和相关DMA#############################*/
  如果（HAL_DAC_Start_DMA（&DacHandle，DACx_CHANNEL1，（uint32_t*）自动扶梯8bit，6，DAC_ALIGN_8B_R）！=HAL_OK）
{
    /*启动DMA错误*/
错误处理程序（）；
}
}
我们在新项目中修改的例程：
静止的 无效的 DAC_CH_标量配置(无效的)
{
MX_DAC1_Init（）；
         /*##-2-启用DAC信道1和相关DMA#############################*/
         如果（HAL_DAC_Start_DMA（&hdc1、DAC_(uint32_t*)a自动扶梯8位，6位，DAC_ALIGN_8B_R）=暂停（_OK）)
{
           /*启动DMA错误*/
错误处理程序（）；
}
}


1.5结果：

为了观察结果，您至少需要一个连接到引脚PA4的示波器通道。编译代码（完整项目见附件）并在评估板上执行代码后，您应该观察图16和图17所示的以下信号输出。

图16基于STM32CubeMX ioc配置文件的新项目的输出结果：引脚PA4上的STM32F407 DAC生成的三角波。


图17：基于STM32CubeMX ioc配置文件的新项目的输出结果：引脚PA4上的STM32F407 DAC生成的自定义波形（自动扶梯波形）。


2如果我们在采购STM32F4时遇到问题怎么办？

正在为旧的STM32Cube固件创建STM32CubMX ioc项目。示例来自STM32Cub固件更新。。。



3个链接：

  1. https://www.st.com/en/embedded-software/stm32cubef4.html
  2. https://github.com/STMicroelectronics/STM32CubeF4/blob/master/Projects/STM32F4-Discovery/Examples/DA...
  3. https://www.st.com/resource/en/application_note/an3126-audio-and-waveform-generation-using-the-dac-i...
  4. https://github.com/STMicroelectronics/STM32CubeF4/blob/master/Projects/STM32F4-Discovery/Examples/DA...
  5. https://www.st.com/content/dam/AME/2023/MDG/stm32f407disc-and-nucleol476-projects.zip
  6. https://www.st.com/resource/en/reference_manual/rm0090-stm32f405415-stm32f407417-stm32f427437-and-st...
  7. https://www.st.com/resource/en/user_manual/um1725-description-of-stm32f4-hal-and-lowlayer-drivers-st...
