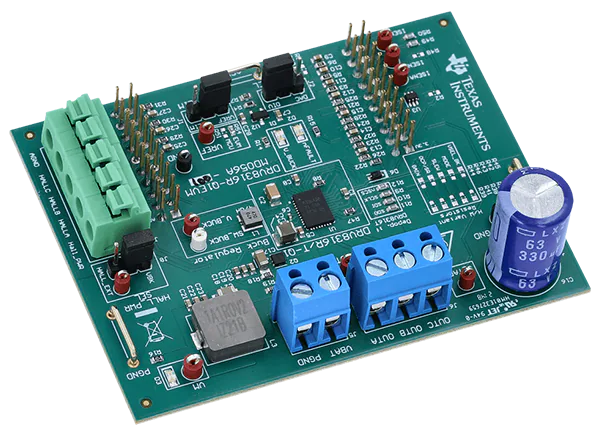

德州仪器公司DRV8316R-Q1EVM电机驱动评估模块(EVM)用于帮助评估DRV8316-Q1。DRV8316-Q1是一种汽车三半h桥集成MOSFET驱动器，用于驱动三相无刷直流(BLDC)电机，具有8A峰值电流驱动器，适用于12V/24V直流导轨或电池供电应用。该装置集成了三个电流传感放大器(CSA)和一个集成电流传感器，用于感知无刷直流电动机的三相电流，以实现最佳的FOC和电流控制系统实现。发射台连接允许德州仪器DRV8316-Q1的个人固件开发平台。该模块包括C2000 Launchpad, LAUNCHXL-F280049C，用于与DRV8316REVM_InstaSPIN_Universal_GUI接口。


特性

  • 4.5V到35V的操作与8A峰值电流驱动

  • 集成降压调节器，可支持200mA可编程调节电源

  • 用于三相低侧电流测量的集成CSAs

  • C2000 (LAUNCHXL-F280049C) InstaSPIN GUI兼容性

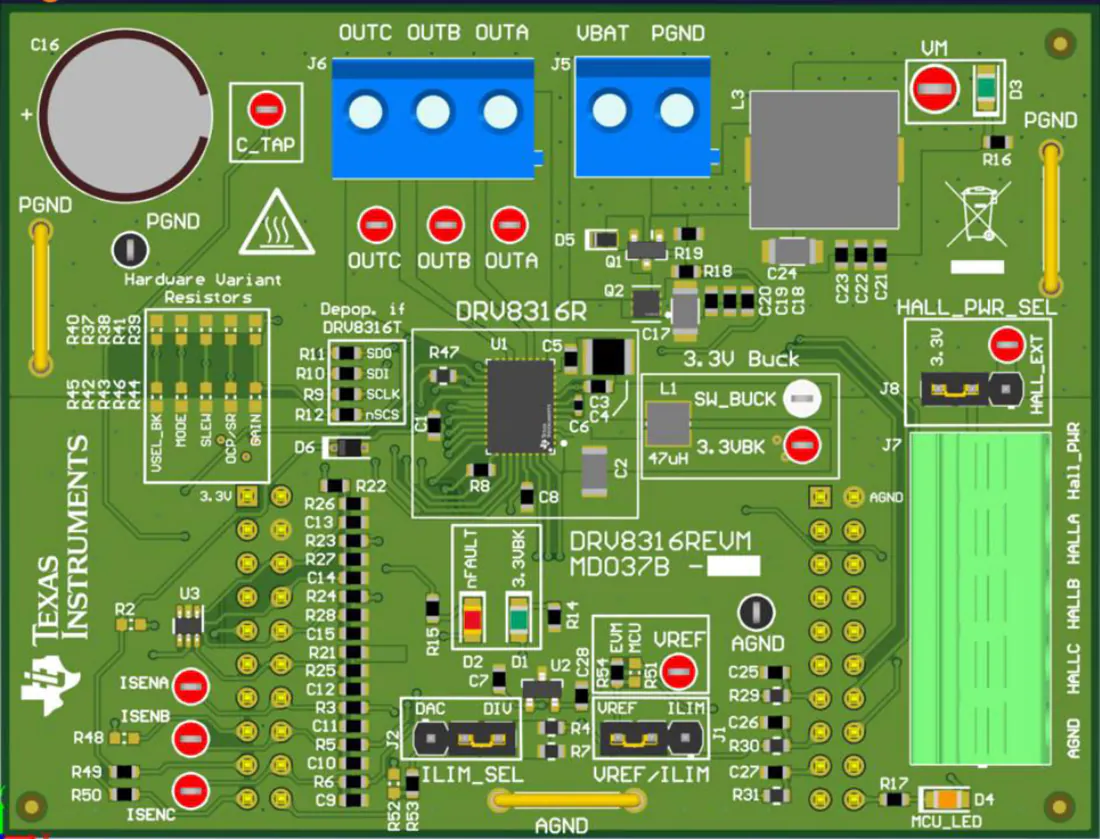

板布局
