ina128最大输出只有8V

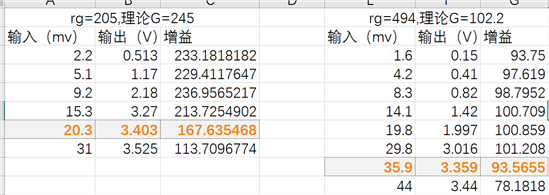

补一张图，输出超出超过3V就不行了

前几天官网申请的芯片

前几天官网申请的运放。所以仪表放大器 还是买4运放芯片自己做比较好吗？

输出超过3V就行了，原理图是5V 供电还是12V供电，5V供电的话，输出正电压最大值得范围在3.6V~4.1V之间。所以当输入为20.3mV 和35.9mV，增益分别为245和102.2时，输出是饱和的。

举个例子：当增益为100的 时候输入70mv输出有7V 。

                 但是 输入80mv 输出只有7.8V。

                  输入大于80mv，输出只有不到8V。

                  输入2000mV，输出也是略小于8V。

                  好像无论如何 输出电压都不可能大于8V。内部有稳压管？

                  我想直接输出0-10V工业标准电压。

正电源12V 负电源 用的7660，有-11V

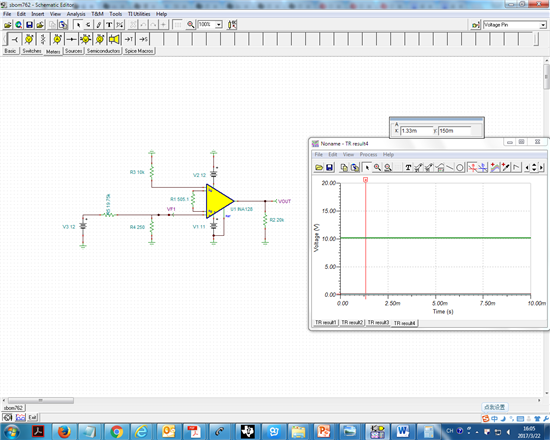

内部并无稳压或钳位电路，输出最大幅值为（V+)-0.9V。 我用TINA仿真了下你的电路，误差不大，基本上增益G=100.输出可以到达10V。

电路板上有个tvs管。谢谢了
