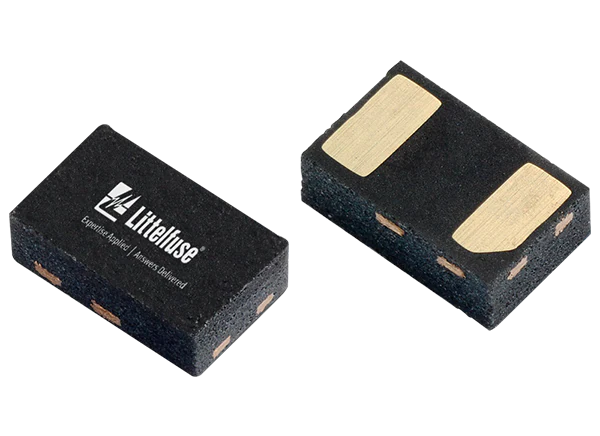

Littelfuse SC1103C-01UTG双向电视二极管采用专利硅雪崩技术制造。这有助于保护每个I/O引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高水平的保护。sc1103a - 01utg电视二极管提供低夹紧电压，低泄漏电流，和湿度敏感级别(MSL -1)。这种坚固的二极管可以安全地吸收±30kV(接触放电，IEC 61000-4-2)的重复ESD打击而不降低性能。sc1103a - 01utg TVS二极管能够安全地驱散80A的8/20μs浪涌电流(IEC 61000-4-5，第二版)，并具有非常低的夹紧电压。典型的应用包括开关和按钮、测试设备、仪器仪表、销售点(POS)终端、医疗设备、桌面和计算机外围设备。


特性

  • ESD, IEC 61000-4-2，±30kV触点，±30kV空气

  • EFT, IEC 61000-4-4, 40A (5/50ns)

  • 浪涌公差，IEC 61000- 4-5第二版，80A (tP=8/20μs)

  • 低电压钳位

  • 低漏电流

  • 水分敏感性等级(MSL-1)

  • 无卤素，无铅，符合rohs标准


应用程序

  • 开关/按钮

  • 测试设备/仪器

  • 销售点终端

  • 医疗设备

  • 笔记本电脑、台式机和服务器

  • 电脑外围设备

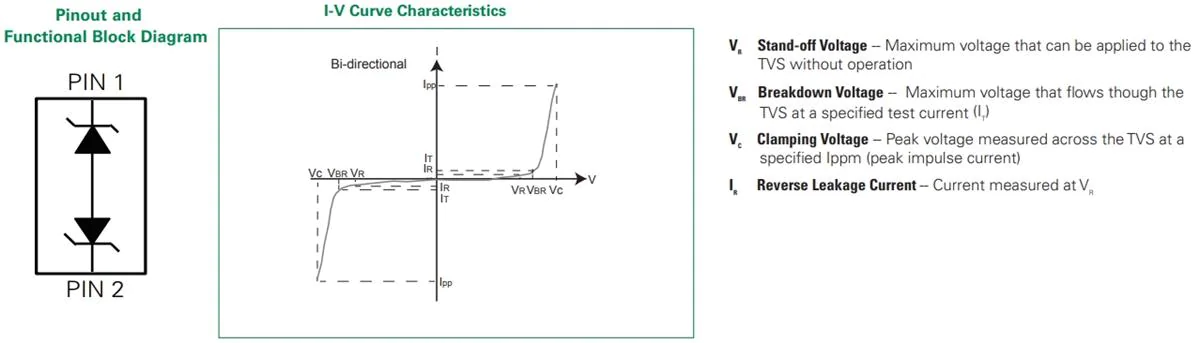

带有特征的功能框图
