模拟设备公司AD3551R数模转换器(dac)是低漂移，16位精度，电流输出dac，可以配置在多个电压跨度范围。这些dac包含三个漂移补偿反馈电阻，用于所需的外部反式阻抗放大器(TIA)，以缩放输出电压。偏移/增益缩放寄存器产生多个输出范围，如0V到2.5V, 0V到5V, 0V到10V， -5V到5V， -10V到10V，以及16位分辨率的自定义中间范围。AD3551R dac在快速模式下具有33个MUPS速率，在精确模式下22个MUPS速率，和65ns小信号沉淀时间到0.1%的精度。这些dac工作在2.5V固定参考，5ns低延迟，10ppm/°C的最高温度系数，和-40°C到105°C的工业温度范围。典型的应用包括仪器仪表、过程控制设备、医疗设备、自动化测试设备、数据采集系统、光通信和可编程电压源。


特性

  • 16位分辨率

  • 33快速模式下的MUPS速率

  • 精确模式下的22 MUPS速率

  • 65ns小信号沉淀时间，0.1%精度

  • 100ns大信号沉降时间，0.1%精度

  • 小于50pV×s小故障

  • 5 ns低延迟

  • -105dB THD在1kHz

  • 高度可配置的输出电压跨度和偏移量

  • 单(经典)、双和四SPI模式

  • 多个错误检测器，模拟和数字域


规范

  • 2.5V内部参考电压

  • 最高温度系数10ppm/°C

  • -40°C至105°C的工业温度范围

  • 50米欧姆输出阻抗

  • 2.7µV(RMS)输出电压噪声

  • ±8mA输出电流负载能力


应用程序

  • 仪表

  • 硬件在循环中

  • 过程控制设备

  • 医疗设备

  • 自动化测试设备

  • 数据采集系统

  • 可编程电压源

  • 光通信

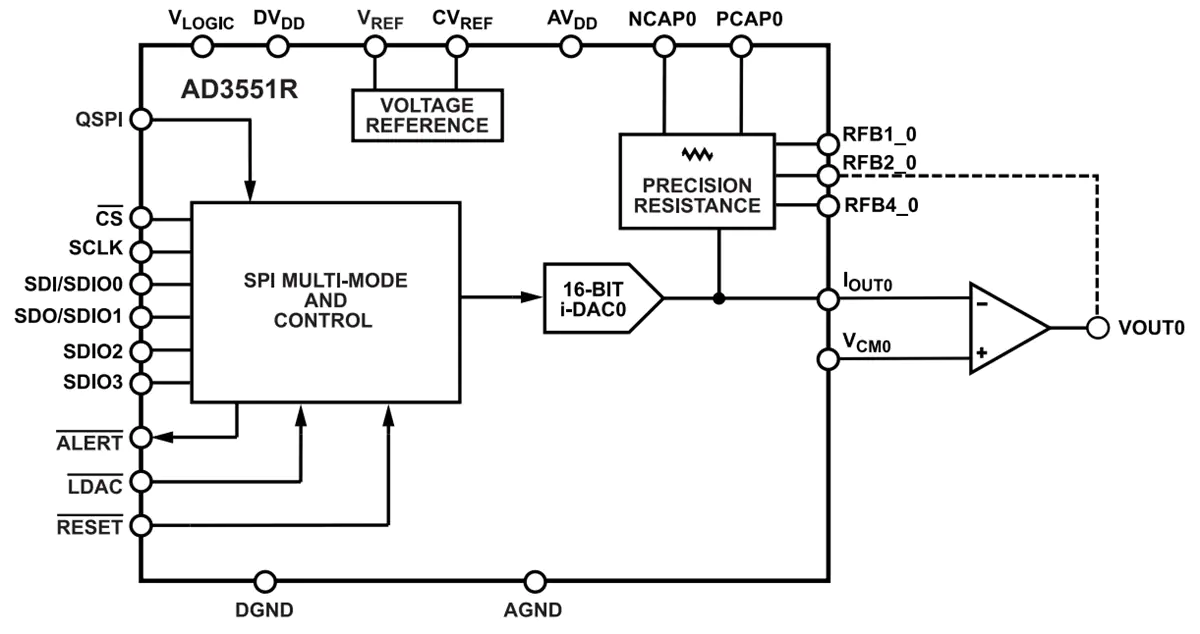

框图

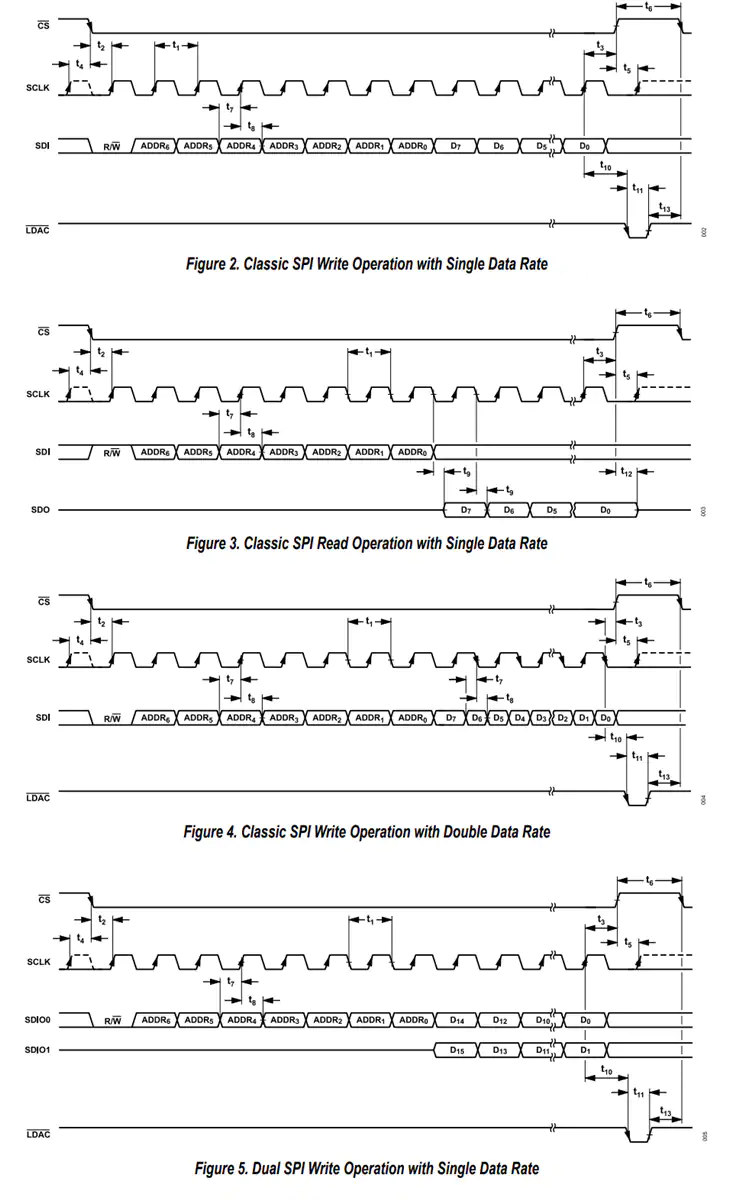

时序图
