Maxim集成MAX22517双通道数字电隔离器采用Maxim的专有工艺技术，具有集成的场侧电源。场侧电源由逻辑侧使用集成隔离DC-DC变换器提供。这种方法在电场侧功率需求小的情况下，消除了笨重而昂贵的外部隔离电源。


特性

  • 占地面积小，保护功能强

    • 24日休假短的保护

    • ±1kV线对地和±2kV线对线浪涌容忍(1.2/50μs波形)

    • 集成隔离油田侧供应

    • 集成电数字隔离

    • 集成浪涌和短路保护与外部串联电阻

    • 紧凑的8针宽体SOIC封装(5.5mm漏电)

  • 数字信号的稳健性电隔离

    • 3.5kVRMS隔离电压为60s (VISO)

    • 连续工作电压(VIOWM)

  • 设计的灵活性

    • 220μA现场侧供应外部负载能力

    • 3V至5.5V逻辑侧电源

    • -40°C至+125°C的工作温度范围


应用程序

  • 工业物联网

  • 工业网络系统

  • 楼宇自动化

  • 医疗设备

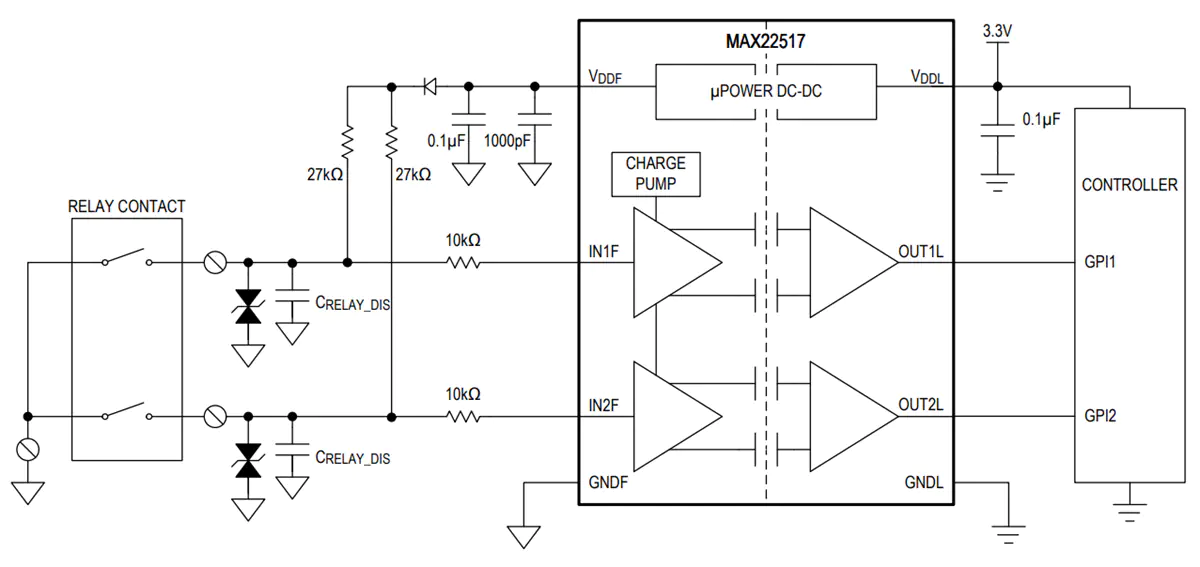

框图
