74LS08真值表，引脚图及逻辑功能表

德州仪器74LS08系列是逻辑控制器, SN74LS08DR主要参数为：高电平输出电流: -0.8mA、低电平输出电流: 16mA、传播延迟时间: 25ns、电源电压-最大: 5.25V、电源电压-最小: 4.75V、工作电源电流: 21μA、工作电源电压: 5 V、封装: SOIC-14、引脚数: 14。74LS08系列包含四个独立的2输入和门。74LS08系列的特征是在0°到+70℃之间运行。

74LS08系列引脚图及引脚解析:

第一个和门

引脚1-门1的A1-输入1

引脚2-门1的B1-输入2

引脚3-门1的Y1-输出

第二个和门

引脚4-门2的A2-输入1

引脚5-门2的B2-输入2

引脚6-门2的Y2-输出

第三个和门

引脚9-门3的A3-输入1

引脚10-门3的B3-输入2

引脚8-GATE3的Y3-输出

第四个和门

引脚12-门4的A4-输入1

引脚13-门4的B4-输入2

引脚11-门4的Y4-输出

共享终端

引脚7-GND:接地

引脚14-VCC连接到正电压，为所有四个门供电

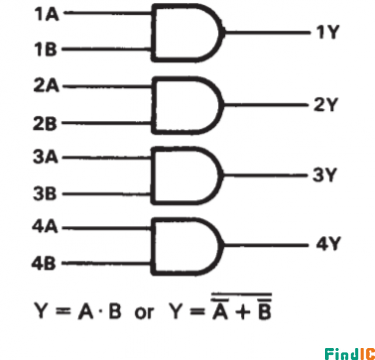

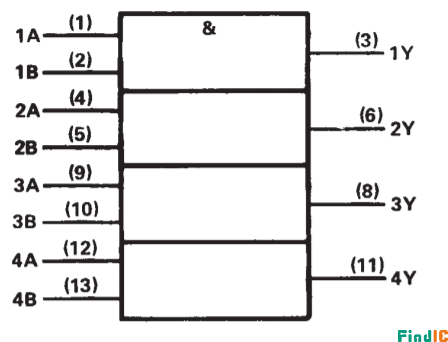

74LS08系列逻辑图和逻辑符号图：

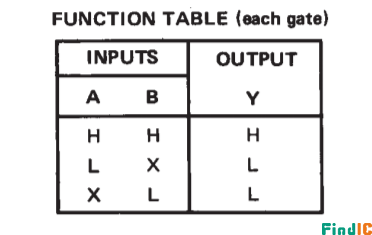

74LS08系列真值表：

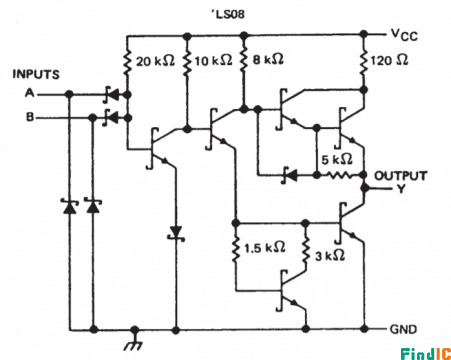

SN74LS08DR电路图：

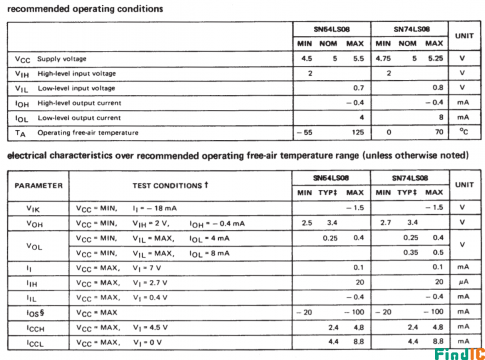

74LS08系列极值表：

SN74LS08DR核心参数：

制造商: Texas Instruments

栅极数量: 4 Gate

输入线路数量: 2 Input

输出线路数量: 1 Output

高电平输出电流: -0.8mA

低电平输出电流: 16mA

传播延迟时间: 25ns

电源电压-最大: 5.25V

电源电压-最小: 4.75V

工作电源电流: 21μA

工作电源电压: 5 V

最小工作温度: 0°C

最大工作温度: +70°C

封装: SOIC-14

位数: 4 bit

高度: 1.58 mm

长度: 8.65 mm

宽度: 3.91 mm

单位重量: 130 mg
