如题，另外这款模拟软件是TI免费软件吗？还是说需要在线购买？ 有教程提供吗？
请问TINA-TI这款模拟工具是可以建立简单的放大器电路进行模拟输入输出波形的分析？
G LI 提问时间: 2023-09-22 19:30:20 / 已解决 Other Parts Discussed in Thread:
14个回答
Carter Liu 回答时间: 2023-09-22 20:03:18可以的，免费，有教程，在主页输入TINA就可以找到
- Carter Liu 回答时间: 2023-09-22 20:31:30
或者你直接点这里：TINA-TI
- G LI 回答时间: 2023-09-22 21:04:28
这款软件容易上手吗？我看以往的电路仿真软件都很复杂而且都是英文
- Carter Liu 回答时间: 2023-09-22 21:34:41
这个有中文版的，很容易上手，而且TI提供多数运放的参考设计文件，直接打开就可仿真
Kailyn Chen 回答时间: 2023-09-22 22:04:43可以先参考TINA的快速入门指南：
http://www.ti.com/lit/ug/sbou052a/sbou052a.pdf
- G LI 回答时间: 2023-09-22 22:24:07
的确容易上手，但发现一个电源电路里面进行仿真时它只能对输出点进行仿真，如果我想看其他点就不行了，只能通过工具中的示波器来看其他工作点的仿真波形
- Carter Liu 回答时间: 2023-09-22 22:51:13
是的，示波器可以同事看好几个点的波形，你可以同时看其它点和输出点
- G LI 回答时间: 2023-09-22 23:08:15
那就是说这个仿真软件只能同一个XY坐标轴上同一时间显示一个工作点的仿真波形，没办法可以让多个工作点的波形同时显示在仿真的XY轴上

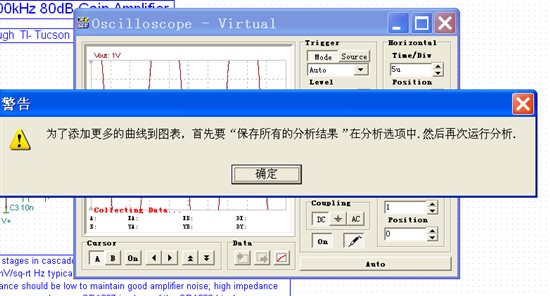

G LI 回答时间: 2023-09-22 23:29:07 请问这是什么意思呢
- Carter Liu 回答时间: 2023-09-22 23:46:41
你执行了什么操作它显示的这个对话框呢？我没遇到过哦
G LI 回答时间: 2023-09-23 00:04:27 、

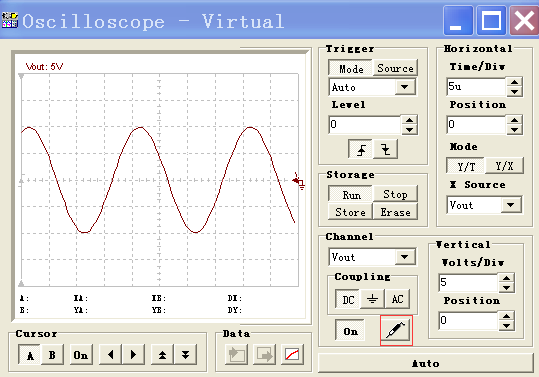

就是使用示波器 的时候选择RUN后再点击红色框的那个指针就出现了
- Kailyn Chen 回答时间: 2023-09-23 00:25:08
你可以在任务栏的分析-瞬时现象进行多个测试点，不同的XY坐标走的仿真波形。
- G LI 回答时间: 2023-09-23 00:54:37
谢谢，另外请问TINA-TI 的有极性电解电容器件如何调用出来？
- junli wang 回答时间: 2023-09-23 01:15:40
win7 下运行不正常
