物品计数器或产品计数器是工业、购物中心等中使用的重要应用。它们自动计数物品或产品，从而减少人力。在本教程中，我们将在不使用任何微控制器的情况下设计一个简单的对象计数器电路。



组件

  1. LM358集成电路-1
  2. 555定时器IC-1
  3. 电压调节器7805-1
  4. 150欧姆-2
  5. CD4033-2型
  6. 10K电阻器-2
  7. 100K电阻器-1
  8. 10K罐-1
  9. 220uF电容器-1
  10. 红外线传感器-1
  11. 面包板-1
  12. 9伏蓄电池-1
  13. 蓄电池连接器-1
  14. LED-2



电路图及说明

这个对象计数器电路图与我以前的项目非常相似(数字秒表电路)但有点复杂。在这个电路中，我们使用了一个比较器(集成电路LM358)以及红外发射器和接收器用于检测物体的对。然后我们使用了555定时器IC以产生用于触发七段解码器（CD4033）和两个公共阴极的脉冲七段显示单元与7段解码器IC相连。555定时器IC配置在单稳态模式用于产生脉冲。A.LM7805电压调节器用于为电路提供恒定的5伏电源。还有一个9伏的电池，用于为整个电路供电。



工作

在该电路中，我们使用红外传感器和比较器来检测物体，然后将比较器的输出应用于单稳态多谐振荡器。这种单稳态多谐振荡器产生固定时间段的脉冲，该脉冲可以通过给定的公式进行设置。

T=1.1钢筋混凝土

在这个电路中，我们选择了R1为10K和C1

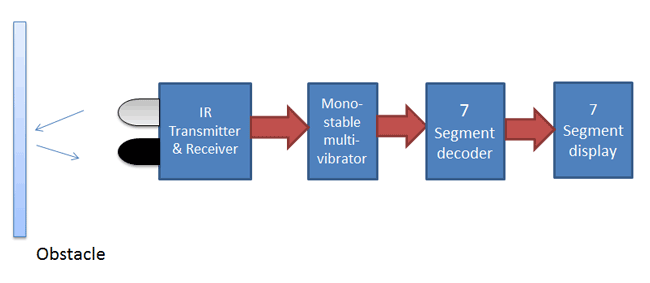

Object Counter Block Diagram

在从555定时器获得脉冲后，我们将其施加到7段解码器（U4）的时钟引脚，然后将信号（引脚5）施加到另一个7段解码器的时钟引脚（U3）。从555定时器7获得脉冲后，分段计数器改变分段显示的数值。当U4解码器中的数字计数达到10时，它向秒7段解码器（U3）发送执行信号或脉冲，然后第二显示器改变他的数值。这个过程又重复了一遍。这目标计数器电路可以计数00-99。
