你见过路灯，它在晚上自动打开，在早上或白天自动关闭，有传感器可以感应光线并相应地控制光线。这些路灯是智能城市中的一个重要项目。



因此，在这个项目中，我们将使用LDR和继电器的简易自动路灯电路，它将根据周围环境中的灯光打开和关闭灯泡。这个电路非常简单，可以用晶体管和LDR构建，不需要任何运算放大器或555 IC来触发交流负载。这里我们用了一个交流灯泡作为路灯。该电路的一些应用包括路灯控制、家庭/办公室照明控制、昼夜指示灯等。



所需组件：

  1. 晶体管BC547-2
  2. LDR（光相关电阻器）
  3. 转发
  4. 电阻器1k
  5. 100k电位计
  6. 电源12v-1
  7. 连接电线
  8. 跳线
  9. 螺丝接线板2针或3针
  10. 面包板或Perf板
  11. 1n4007二极管
  12. 交流电源
  13. 交流负载或灯泡



什么是LDR？

LDR由半导体材料制成，使其具有光敏特性。有多种类型，但有一种材料很受欢迎，那就是硫化镉（CdS）。这些LDR或PHOTO REISTOR的工作原理是“光电导”。现在这个原理是说，无论何时光落在LDR的表面上（在这种情况下），元件的电导都会增加，或者换句话说，当光落在LD的表面上时，LDR的电阻会下降。实现LDR的电阻降低的这种特性是因为它是在表面上使用的半导体材料的特性。



LDR (Light Dependent Resistor)



以前我们已经使用LDR构建了许多有用的电路，你可以找到一些流行的LDR电路项目在下面

  • 使用LDR和555定时器IC的黑暗探测器
  • 明暗指示灯电路
  • 简单LDR电路
  • 自动楼梯灯
  • 激光安全报警电路



电路图和说明：

下面是这个的电路图光感测路灯项目。

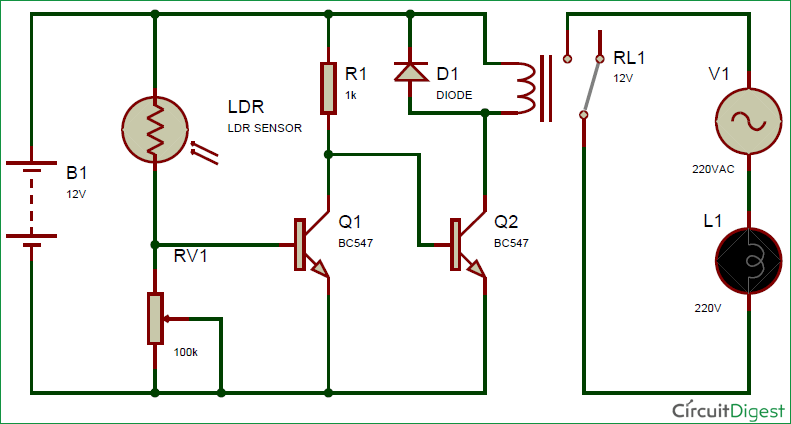

Automatic Street Light circuit diagram

在这个项目中，我们使用了LDR（光相关电阻器）其负责检测光和暗。LDR的电阻在黑暗中增加，在有光的情况下减小。此电路与暗探测器或光探测器电路，只是在这里，我们用交流负载取代了简单的LED，使用了继电器。两个BC547 NPN晶体管用于驱动继电器。

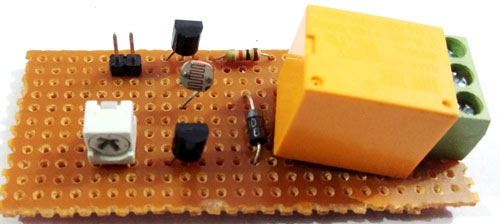

Automatic Street Light circuit using LDR and relay

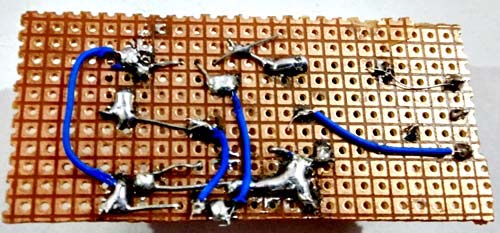

Automatic Street Light circuit on perfboard backside

每当光线落在LDR上时其电阻减小，晶体管Q1导通，该晶体管的集电极变为LOW，这使得第二晶体管由于在其基极获得LOW信号而截止，因此继电器也由于第二晶体管而保持截止。

现在每当LDR感测到黑暗时，意味着没有光，那么晶体管Q1由于LDR的电阻增加而导通，LDR是Q1基极电压降的原因。由于Q1基极处的LOW信号，Q2晶体管从Q1的集电极获得HIGH信号并接通继电器。继电器接通了与继电器相连的交流负载。10K电位计也用于设置电路的灵敏度。



这就是自动路灯在晚上打开和在白天关闭的方式，检查演示视频在下面
