为了获得稳压电源,我们使用各种电压调节器IC,如7805、7812等,但它们都提供固定值的输出。对于可变电压调节,我们已经涵盖LM317电压调节器电路。今天我们正在制作使用LM723的电压调节电路。这是用于电压调节的流行IC之一。

为此使用LM723集成电路的电压调节器电路,我们只需要根据下面给出的电路图在IC中添加一些电阻器和电容器。通过提供9v的输入电源,我们将能够使用电路中的电位计将调节电源从4v调整到8v。使用这种IC的好处是它可以提供过量的电流高达10A,通过连接具有适当电路的外部传输晶体管。

的电源电压LM723IC公司最大为40v,输出范围为3v至37v,输出电流为150mA,无需使用外部传输晶体管。



所需材料

  • LM723电压调节器IC
  • 电阻器-10k
  • 电容器(100pf,0.1uf)
  • 电位计-10k
  • 连接电线
  • 电池9v



电路图

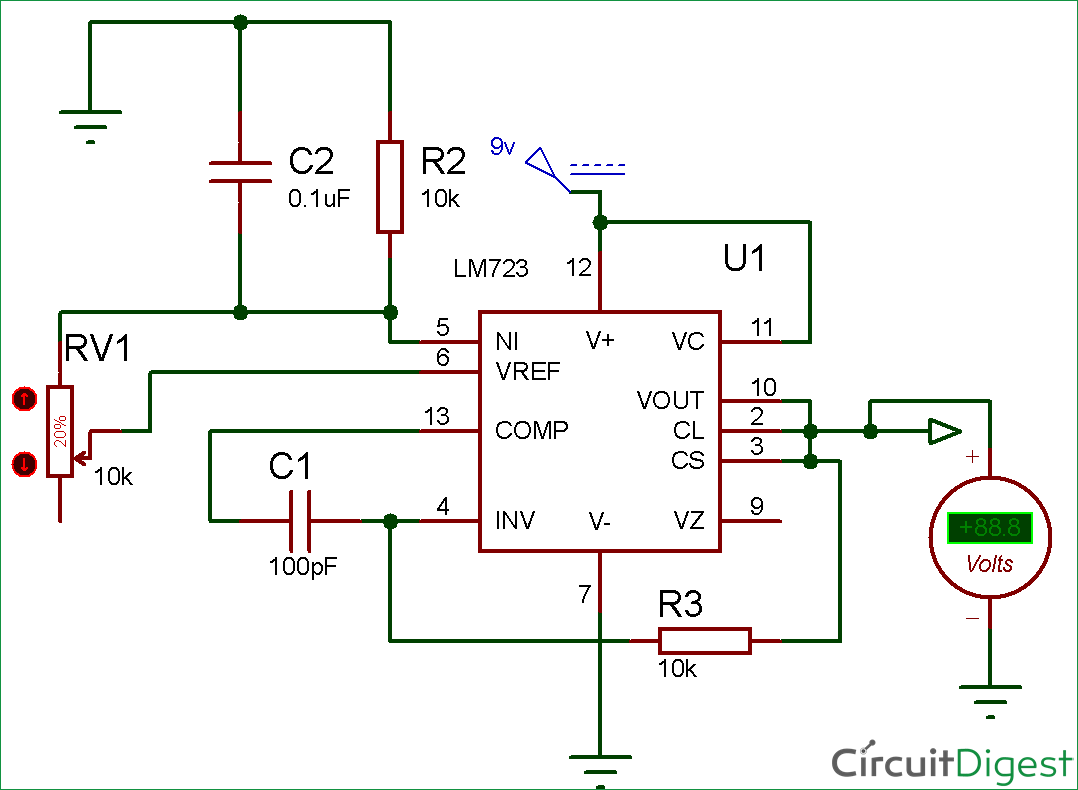

LM723 Voltage Regulator Circuit diagram

您可以通过IC LM723数据表中给出的公式获得电阻R3的值:

R3=(R1*R2)/(R1+R2)

注:该电路仅用于获得最大2v至7v的输出电压范围。

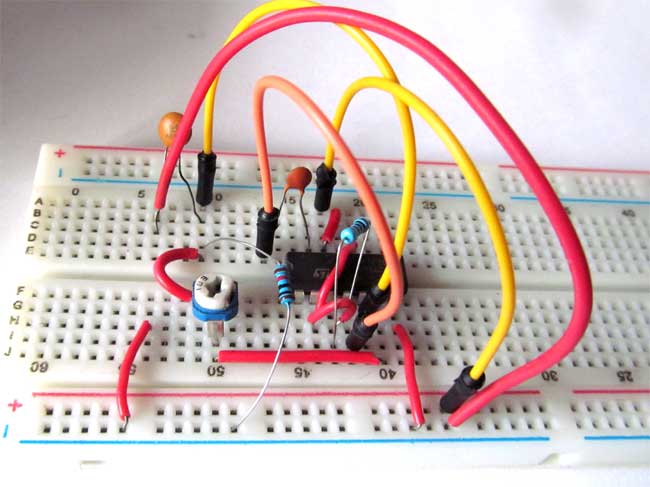

LM723 Voltage Regulator Circuit on breadboard



电压调节器IC LM723

LM723是可调电压调节器集成电路设计用于串联调节器应用,电流输出为150mA,无需外部传输晶体管。如果我们在外部使用晶体管,它可以提供高达10A的电流来驱动任何期望的负载达到这个范围。输入电源最大为40v,输出电压范围为3v至40v。IC也用于各种应用程序如分流调节器、电流调节器。IC具有低待机电流消耗,这使我们可以将IC用作线性或折回电流限制,工作温度范围为-55°C至150°C。



LM723引脚图

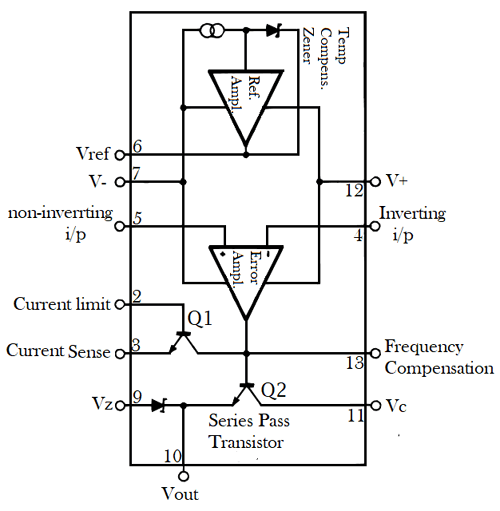

LM723 voltage regulator IC pinout



LM723的引脚配置



din

引脚编号。

引脚名称

描述

1.

数控

未连接

2.

电流限制

这是限流晶体管Q1的基极引脚,用于限流和降低故障条件下的功耗,以降低发热风险。

3.

电流检测

这是限流晶体管Q1的发射极引脚,用于限流和折回应用。

4.

反转i/p

该端子连接到误差运算放大器的反相引脚,其输出连接到Q2晶体管,有助于提供恒定的输出电压

5.

非反相i/p

该端子连接到误差运算放大器的非反相引脚,用于向运算放大器提供参考电压。

6.

参考电压

它是IC的参考输出电压,约7.15v

7.

-伏立方厘米

IC接地引脚

8.

数控

未连接

9

电压

与齐纳二极管的阳极端子相连,齐纳二极管阴极与Vout相连,通常用于制作负电压调节器

10

Vout公司

该端子的输出电压范围为3v至37v,额定电流为150mA。

11

Vc公司

与串联传输晶体管的集电极输入相连。当不与串联传输晶体管连接时,直接通过源极提供。

12

五+

IC正电源

13

频率补偿

该端子用于将电容器与IC的反相输入连接,以降低噪声。根据内部连接,它是误差放大器的输出引脚。电容器的值通常为100pf,也可以使用数据表。

14

数控

未连接

g="0" cellspacing="0">



LM723电压调节器电路的工作:

通过LM723的V+引脚(引脚12)将9v的电压提供给参考放大器,以在Vref引脚6处获得恒定的输出电压。然后,通过连接电位计和电容器,将参考电压传输到IC的非反相引脚5。非反相引脚处的电压用于与反相引脚电压进行比较。如果非反相输入端的电压大于反相引脚,则串联晶体管被正向偏置,并允许电流通过集电极流到发射极,我们通过pin 10获得输出电压。在这个电路中,我们使用电位计RV1而不是R1。我们可以通过移动电位计RV1,根据要求调整电压.

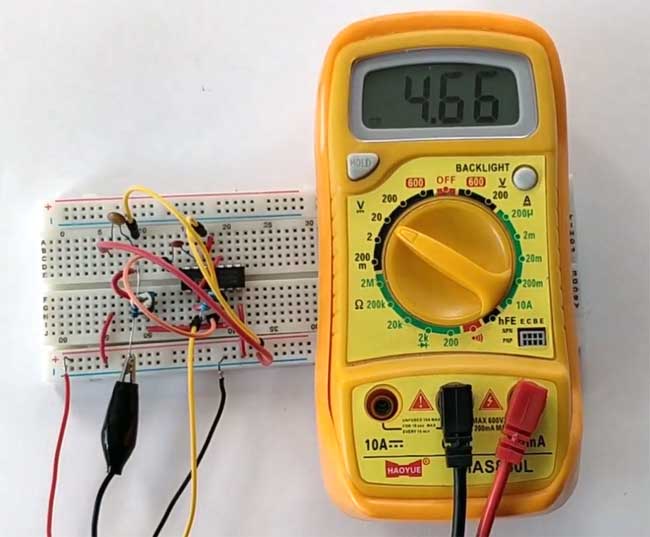

LM723 Voltage Regulator Circuit in action

根据分压器规则,是:

Vout=Vref*(R2/RV1+R2)

该电路可产生的最大输出为7v,最小输出为2v,为了高于或低于该输出电压范围,有许多电路图数据表这给出了需要的不同范围的输出电压。
