多路开关电路

多路开关是电气系统中最常见的方法。它为用户提供了从多个地方打开和关闭任何电器的舒适性。多路开关最常见的用途是用于照明系统，并放置在建筑物最常见的区域，如走廊、接待区、厨房、客厅和许多其他区域。多路开关电路使用简单的电线可以很容易地制作，但这里我们使用集成电路CD4042。这个IC可以通过提供时钟脉冲锁存在四个输出端，所以我们将在四个不同的地方用四个不同按钮控制交流灯。



所需材料

• CD4042集成电路
• NE555定时器IC
• 灯泡或CFL
• 电阻器（1k-2；10k-2）
• 电容器（0.1uf-2）
• 12v继电器驱动器模块
• 开关-4
• 12v电源

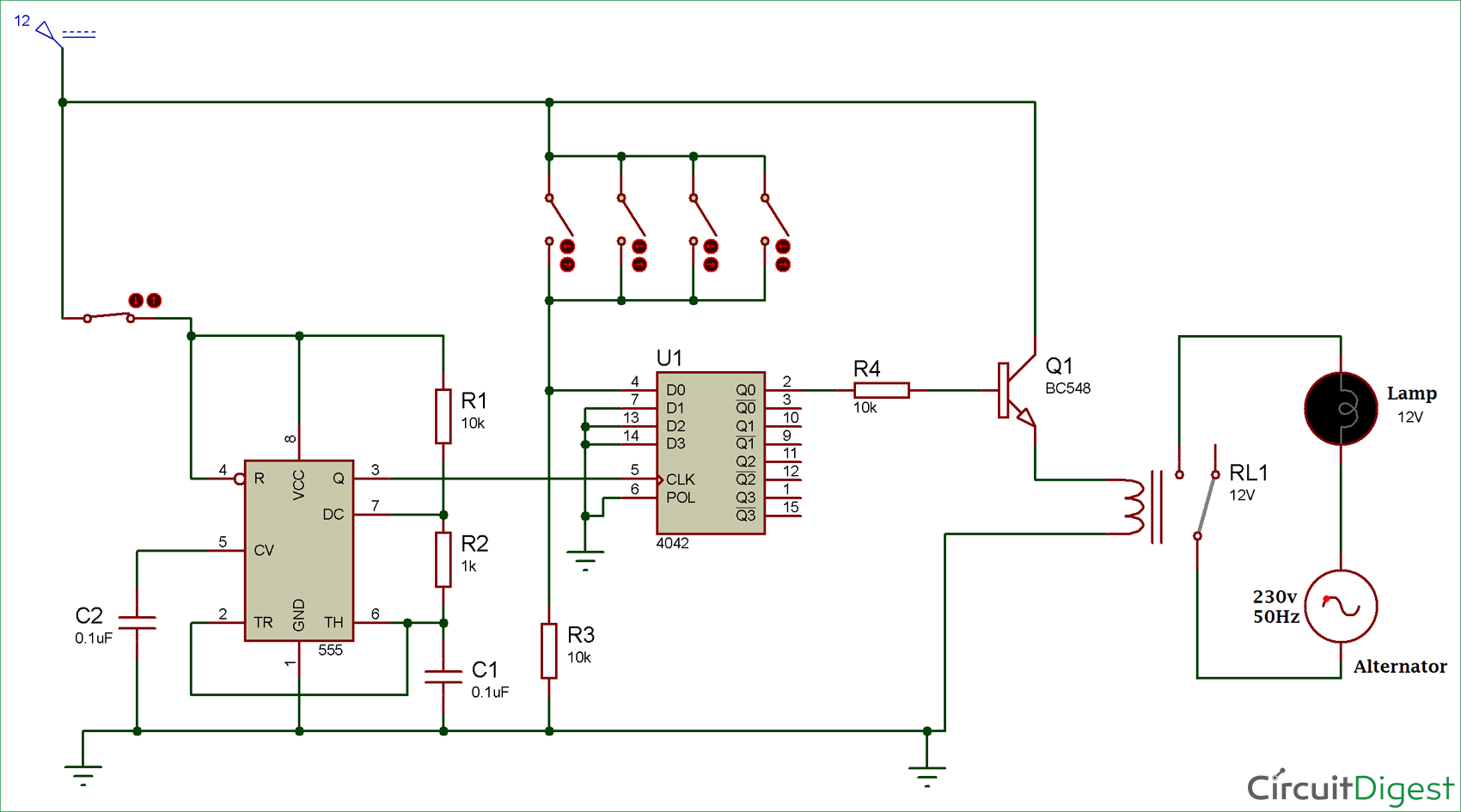

多路开关电路图



CD4042四触发器IC

CD4042内部有四个触发器，每个触发器由一个公共时钟进行选通。它有四个数据输入，每个数据输入有两个输出。IC的电源电压最高可达18v（最大），直流输入电流最高可达±10mA。IC的工作温度为-55℃至125℃。根据时钟和极性输入，数据输入端的可用信息被传输到输出端Q和Q’。

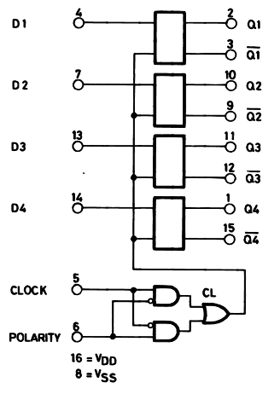

IC的逻辑图和真值表如下所示：

din

时钟	极性	Q
0	0	引脚D处的输入（0或1）
高脉冲	0	门闩
1.	1.	引脚D处的输入（0或1）
低脉冲	1.	门闩

g="0" cellspacing="0">



你可以理解使用极性的概念通过以下波形：

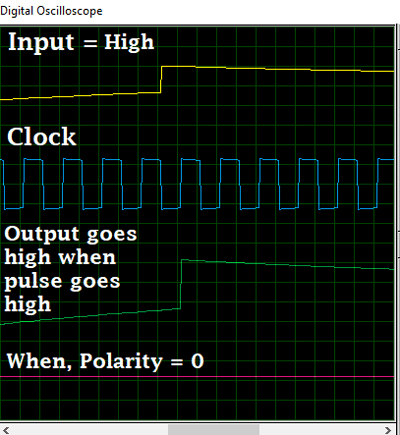

如果极性设置为低或零，通过给输入高电平，当时钟脉冲上升时，输出波形将上升。

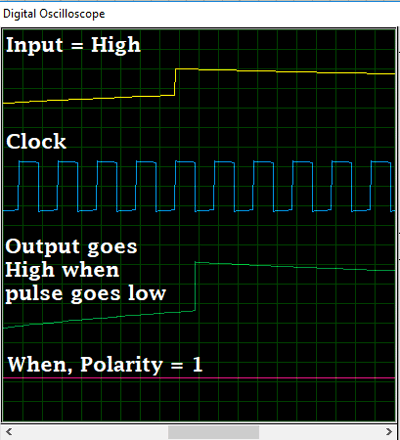

如果极性设置为高或一，通过给输入提供高电平，当时钟脉冲下降时，输出波形将上升。

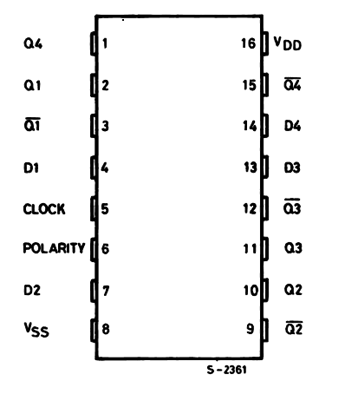

CD4042四触发器IC引脚图





CD4042四触发器IC的引脚配置

引脚编号。	引脚名称	描述
1.	问题4	D4的输出
2.	问题1	D1的输出
3.	第1季度	D4的反相输出
4.	第1天	触发器1的数据输入
5.	时钟	IC的时钟输入
6.	极性	设置为更改输出的上升时间
7.	第2页	触发器2的数据输入
8.	Vss公司	接地引脚
9	第2季度	D2的反相输出
10	问题2	D2的输出
11	问题3	D3的输出
12	第3季度	D3的反相输出
13	第3页	触发器3的数据输入
14	第4天	触发器4的数据输入
15	第4季度	D4的反相输出
16	电压（Vdd）	正极电源引脚



多路开关的工作

有许多方法可以执行多路切换。这里，在这个电路中，我们使用CD4042四触发器IC。我们正在使用NE555定时器IC处于不稳定模式以馈送CD4042 IC的时钟输入端子。CD4042 IC内部的触发器按照下表工作：

D	C	Q	Q’
0	脉搏	0	1.
1.	脉搏	1.	0

有四个数据引脚（D0、D1、D2、D3）、四个输出引脚（Q0、Q1、Q2、Q3）和四个反相输出引脚（Q’、Q1’、Q2’、Q3’）。根据这些，我们使用数据引脚D0及其输出引脚Q0和Q0’，简单地说，我们只使用IC的一个触发器。

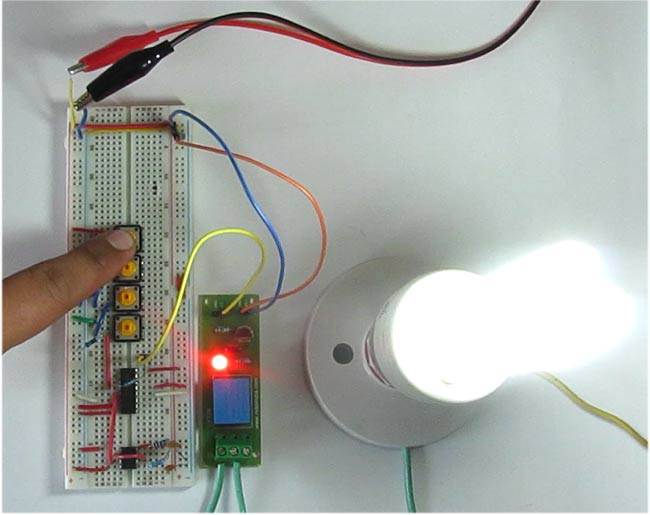

每当四个开关中的任何一个将逻辑提供给数据引脚D0时，它在Q0上给出高电平输出，在Q0’上给出低电平输出。然后，一个继电器模块连接到Q0输出引脚2。当继电器触发时，灯泡或指示灯将点亮并保持在接通状态，直到松开开关。你可以打开灯，为什么要按下四个开关中的任何一个，这四个开关实际上设置在不同的位置。松开为打开灯泡而按下的同一开关，指示灯将熄灭。

您可以使用Push On和OFF按钮将输出锁定在特定状态，而不是在电路中使用Push Button。
