使用晶体管的自举放大器电路
放大器是电子设备的组成部分，用于放大低振幅信号。放大器在…
放大器是电子设备的组成部分，用于放大低振幅信号。放大器在提升信号方面起着非常重要的作用，特别是在音频和电力电子学。我们之前制造了许多类型的放大器，包括音频放大器，功率放大器，运算放大器除此之外，您还可以通过以下链接学习许多其他常用的放大器：
- 推挽式放大器
- 差分放大器
- 反相放大器
- 仪表放大器
每一个放大器有不同的类别以及应用。通常使用晶体管和运算放大器来构建放大器。在这里，在这个项目中，我们了解自举放大器.
什么是引导？
通常，引导是一种在启动时使用部分输出的技术。在自举放大器中，自举用于增加输入阻抗。因此，对输入源的加载效应也减小了。设计看起来与达林顿对，具有自举电容器。自举电容器用于向晶体管的基极提供AC信号的正反馈。这种正反馈有助于提高基极电阻的有效值。基极电阻的这种增量也由放大器电路的电压增益决定。
为什么我们需要放大器晶体管的高输入阻抗？
高输入阻抗提高了输入信号的放大，因此在各种放大器应用中都是必需的。如果我们有低的输入阻抗，我们将得到低的放大率。一般来说，BJT(双极结晶体管)具有低输入阻抗（通常为1欧姆至50千欧姆）。为此，采用了自举技术来增加输入阻抗。
通过使用以下公式计算输入阻抗两端的电压：
V={（V在里面Z在里面)/（V在里面+Z·V在里面)}
因此，根据公式，输入阻抗与两端电压成比例。如果输入阻抗增加，两端电压也会增加，反之亦然。
所需组件
- NPN晶体管–BC547
- 电阻器–1k、10k
- 电容器–33pf
- 交流或脉冲输入信号
- 直流电源–9V或12V
- 面包板
- 连接电线

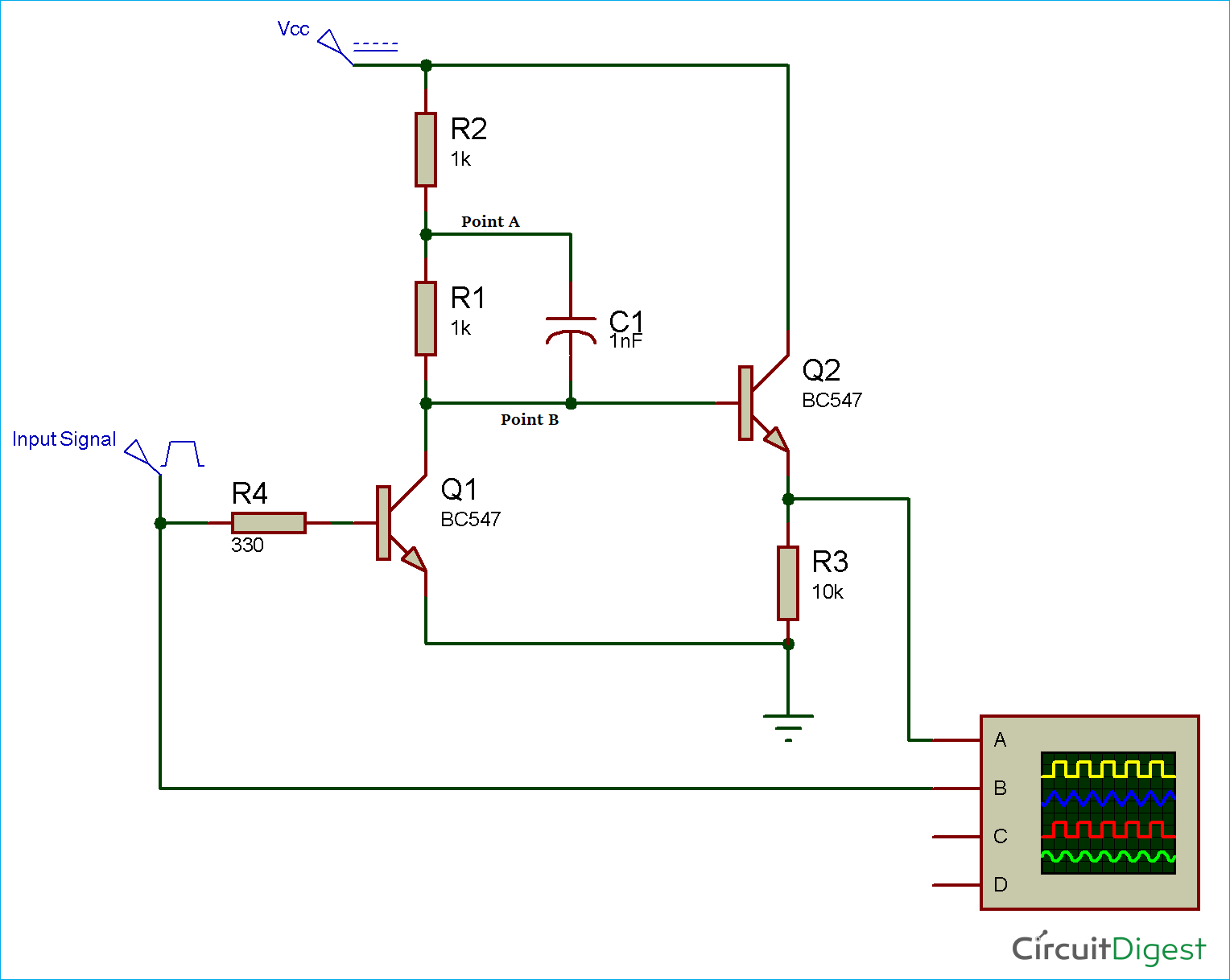

电路图
对于输入脉冲信号，我们使用了交流信号（使用变压器），也可以使用PWM输入。对于Vcc输入，我们在电路中使用RPS（稳压正极电源）。出于安全考虑，保持交流和直流电线之间的距离。
自举放大器的工作
按照电路图连接电路后，电路看起来与达林顿对相似。在这里，我们使用了自举技术来增加这个放大器电路的输入阻抗。当晶体管Q1的基极为高并且点B为低时。因此，电容器充电到R2两端的电压值。当Q1变低并且Q2基极处的电压开始增加时，电容器缓慢放电。为了保持电荷，A点也被向上推。因此，B点的电压增加，A点的电压也保持上升，直到它超过Vcc。
向自举电容器C1被电阻器R1和R2耗尽。这种技术被称为自举，因为电容器一端的电压升高会增加电容器另一端的电压。
注：只有当RC时间常数与驱动信号的单个周期相比更多时，才能使用自举技术。

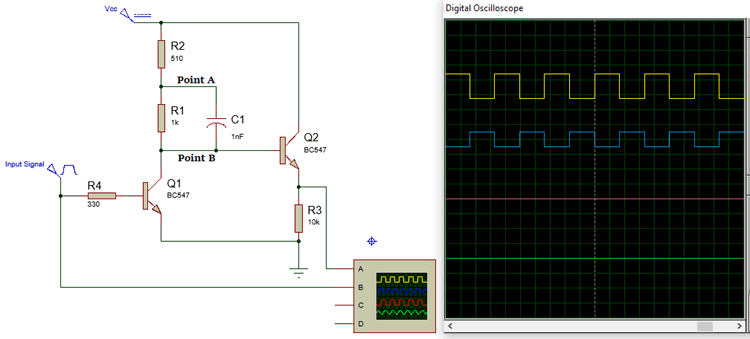

下面是具有放大波形的自举放大器的变形模拟。

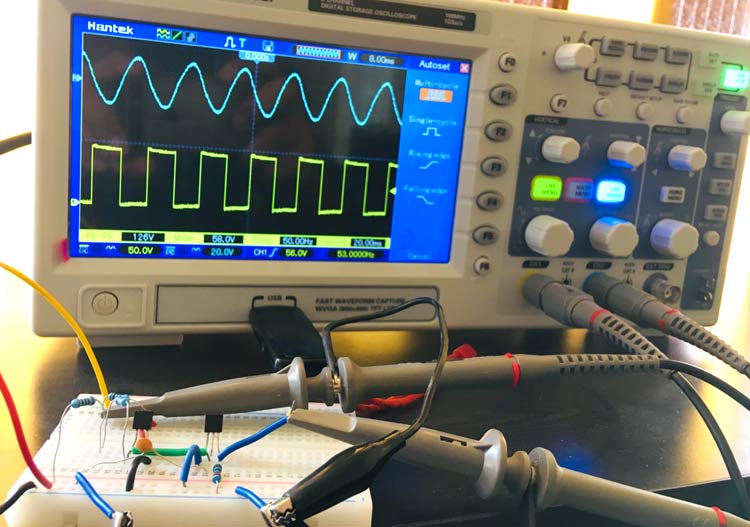

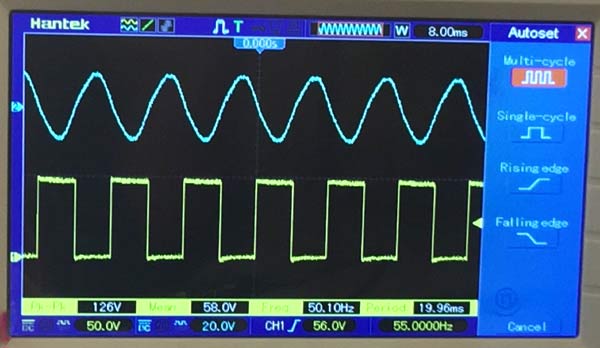

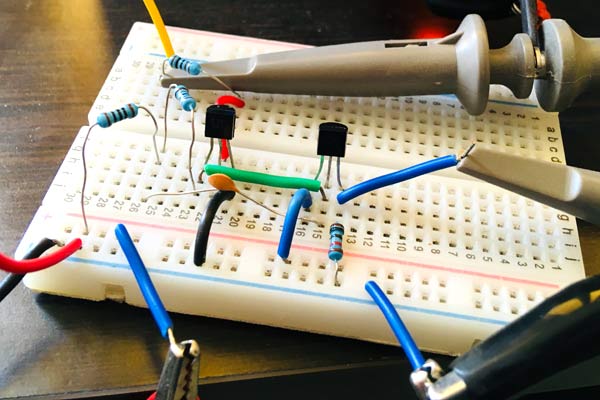

此外，我们还设计了自举放大器电路在面包板上。使用示波器获得的输出波形如下所示：
查看更多放大器电路及其应用.
