Sziklai晶体管对最初由George Sziklei设计，旨在解决与效率相关的一些问题达林顿对，这将在本文稍后进行讨论。它也被称为复合或伪达林顿对该晶体管对由两个双极晶体管对组成，其中一个是NPN，另一个是PNP。Sziklai对看起来和Darlington对很相似。



Sziklai晶体管对及其配置

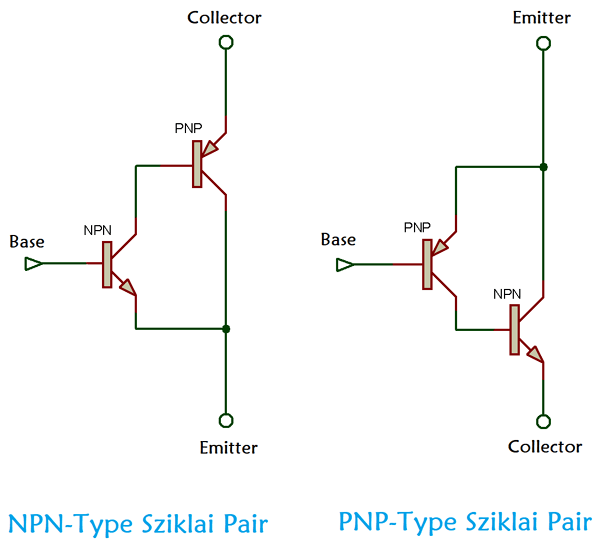

NPN and PNP Type Sziklai Transistor Pair Configuration



达林顿和锡克拉都有两种类型的配置。但是，Sziklai的配置具有与普通晶体管相同的基极-发射极电压降。而达林顿的基极-发射极电压降是它的两倍。sziklai对通常用于推挽和AB类音频放大器的输出级。

正如您在上图中看到的，Sziklai对有两种配置。第一种是NPN型sziklai对，其中晶体管Q1是NPN，Q2是PNP。并且，第二个是PNP型sziklai对，其中晶体管Q1是PNP，晶体管Q2是NPN。

Sziklai和Darlington的增益大致相等。

Sziklai对增益：β=β<sub>问题1xβ问题2+ β问题1

达林顿对增益：β问题1xβ问题2+ β问题1+ β问题2



实际上，两对的总增益近似等于：

β = β问题1xβ问题2



Sziklai对与Darlington对的开关电压测试

这个达林顿对的主要缺点是它需要基极-发射极电压的两倍以与正常晶体管相比开始完全导通。普通晶体管需要0.3-0.7v的基极-发射极才能使晶体管完全饱和，但达林顿对需要基极-射极之间约1.2v的电压降才能完全导通。这导致较高的散热和较慢的响应时间。了解更多信息达林顿双人间.

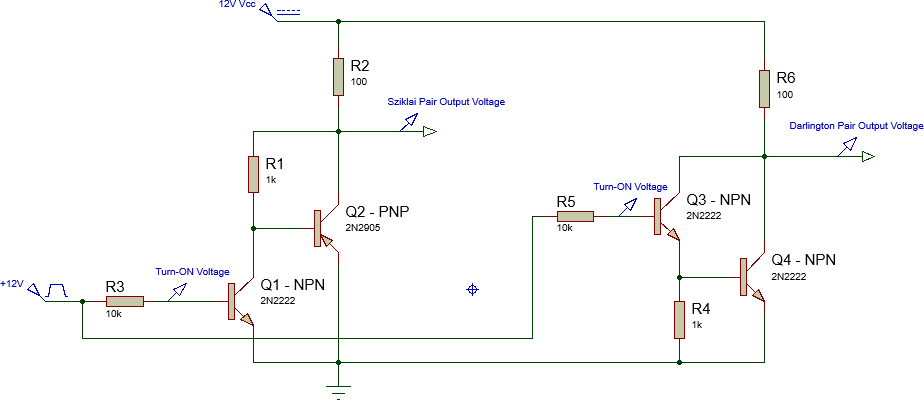

Sziklai晶体管对解决了这些问题，因为它的导通电压比达林顿晶体管对小。与达林顿对相比，它需要一半甚至小于一半的导通电压。这可以通过Sziklai对和Darlington对的开关电压的proteus模拟来容易地理解。

Sziklai Transistor Pair Simulation



尽管Sziklai的关断时间大于达林顿对，但是可以通过减小基极驱动电阻器的值来减少该关断时间。

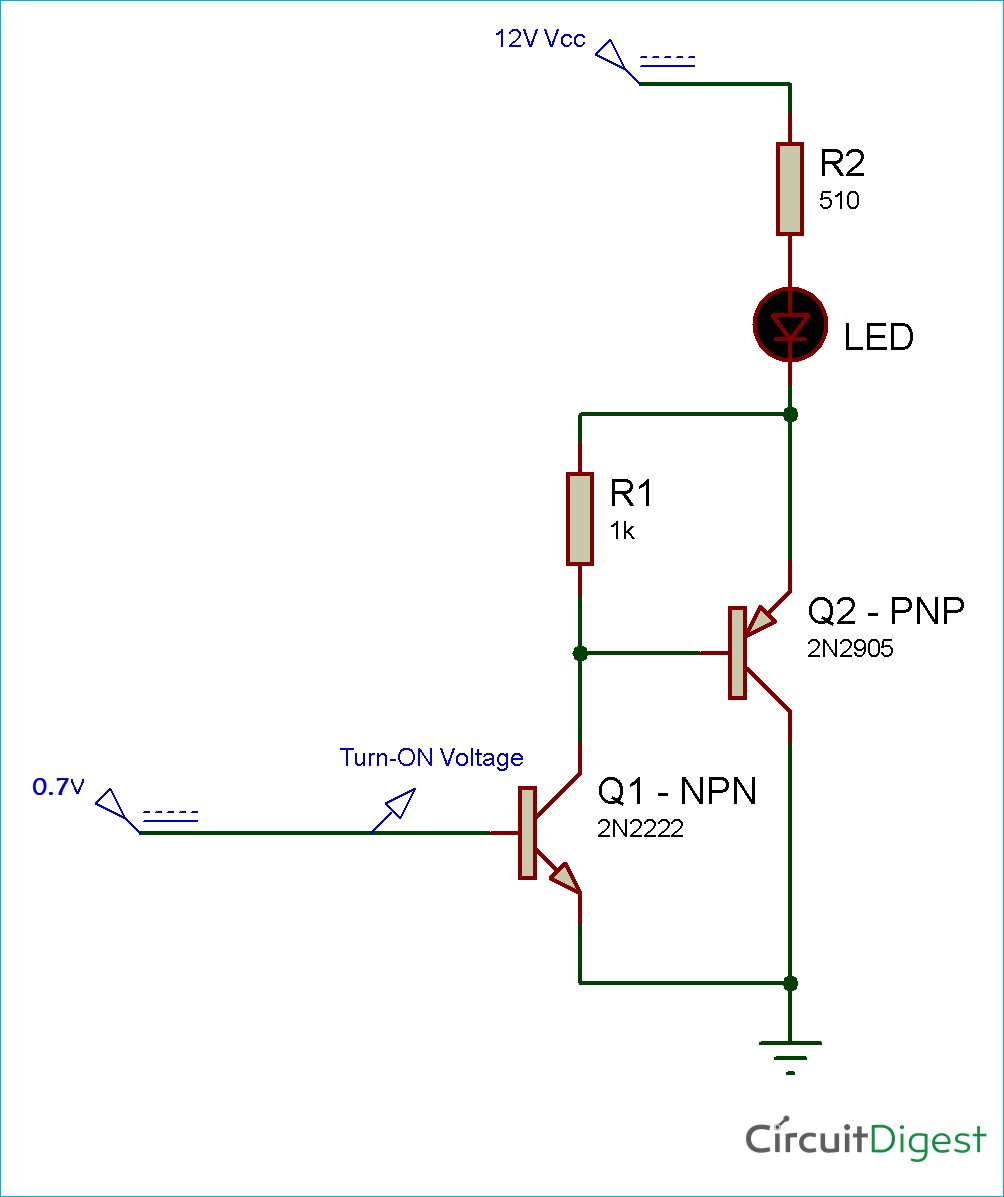

Sziklai晶体管对电路图

Sziklai Transistor Pair Circuit Diagram



所需组件

  • 2N2222–NPN晶体管
  • 2N2905–PNP晶体管
  • 电阻器-（100、1k、10k）
  • 面包板
  • 连接导线



Sziklai晶体管对的工作

在这里，我们演示了Sziklai对的开关测试，给它一个0.7v的导通电压。Sziklei对在这个电压下开始导通，LED导通，这意味着Szikli对的基极-发射极导通电压等于正常晶体管，即0.7v。这在视频最后给出。

Sziklai Transistor Pair



如果我们在NPN晶体管Q1的基极端子施加脉冲输入电压以使其导通，则PNP晶体管Q2已经处于正向偏置状态。因此，电流通过晶体管Q2的发射极到达晶体管Q1的集电极和发射极。



Sziklai Pair和Darlington Pair哪个更好？

由于Sziklai对解决了达林顿对的问题，因此使用Sziklei对是最有利的，但这取决于应用程序。Sziklai对的几个优点如下：

  • Sziklai对具有较低的静态电流以实现更好的线性操作。
  • sziklai对的热稳定性优于达林顿对。
  • 它的响应时间比达林顿对快。
  • sziklai对的导通电压等于一个普通晶体管，而达林顿采用的是输入电压的两倍。

然而，很少有缺点，比如sziklai对的增益小于达林顿对。
