我们都知道,无论是钕磁体、环形磁体还是圆盘磁体,每个磁体都有两极,即北极和南极。我们还知道磁铁的两极相互吸引,而同一极相互排斥。但很难说哪个是南极,哪个是北极,所以为了检测磁铁的两极,我们将在这里建立一个简单的电路。

在这个项目中,我们将建立一个使用霍尔传感器的磁极性检测器和LED。这里使用两个霍尔效应传感器来检测北极和南极,并且这些传感器以相反的方向连接。一个传感器检测北极,另一个传感器探测南极。两个LED用于指示磁铁的北极和南极。

所需组件

  • A3144霍尔效应传感器(2)
  • LED(2个)
  • 7805电压调节器
  • 电容器(0.1µf和10µf)
  • 10k电阻器(2)
  • 跳线
  • 面包板

在继续学习之前,我们将了解霍尔效应和霍尔效应传感器。

霍尔效应是什么?

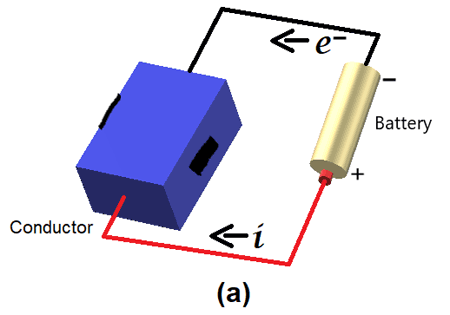

霍尔效应与磁场中的电荷移动有关。为了实际理解,请将电池连接到导体上,如下图(a)所示。电流(i)将开始通过导体从电池的正极流向负极。

Understan<a href='https://www.9icnet.com/app-151.html' target='_blank' style='color:blue'><a href='https://www.9icnet.com/app-259.html' target='_blank' style='color:blue'>din</a></a>g Hall Effect

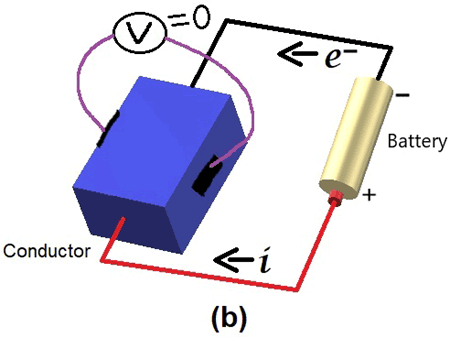

电子流(e-)将处于电流的相反方向,即从电池的负极端子通过导体到电池的正极端子。此时,当我们测量导体之间的电压时,如下图(b)所示,电压将为零,即电势差将为零。

Hall Sensor Effect without Magnet

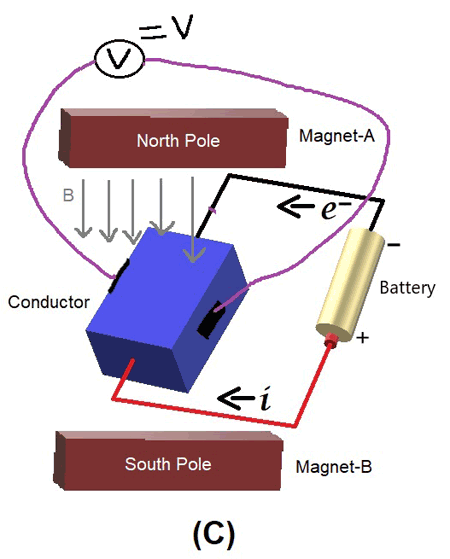

现在带上磁铁,在导体之间产生磁场,如下图(c)所示。

Hall Sensor Effect with Magnet



在这种情况下,当测量导体两端的电压时,会产生一些电压。这种产生的电压被称为“霍尔电压“这种现象被称为”霍尔效应”.

霍尔效应传感器



A3144 Hall effect Sensor

霍尔效应传感器是一种用于检测和测量磁场的小型微机电系统(MEMS)设备。这些传感器可以检测磁场的变化,比如磁通量、强度和方向。当传感器周围的磁通密度由于磁体而改变时,传感器检测到磁通密度并产生输出电压,并且由于该输出电压,连接到磁体传感器的LED将其状态从低变为高。在这个项目中,我们使用霍尔效应传感器来检测磁铁的北极和南极。

我们之前带Arduino的接口霍尔传感器和树莓派几乎没有使用霍尔传感器的项目喜欢数字里程表,磁性门报警器等

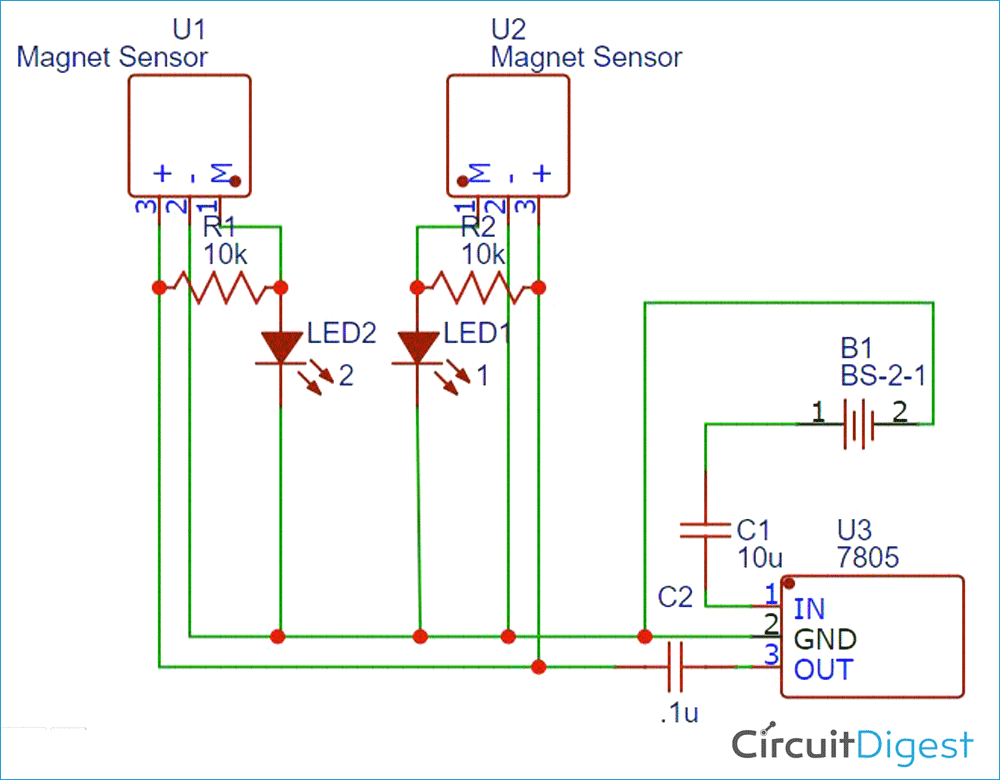

电路图

的电路图磁极性检测器如下所示。这里使用了两个霍尔效应传感器来检测磁铁的北极和南极。两个LED用于指示北极和南极。磁性传感器的正极引脚连接到7805电压调节器的OUT引脚,磁性传感器的负极引脚连接到780 5调节器的GND。LED连接到磁性传感器的OUT引脚。二上拉电阻器连接在磁性传感器的OUT引脚和正极引脚之间。

Magnetic Polarity Detector Circuit Diagram

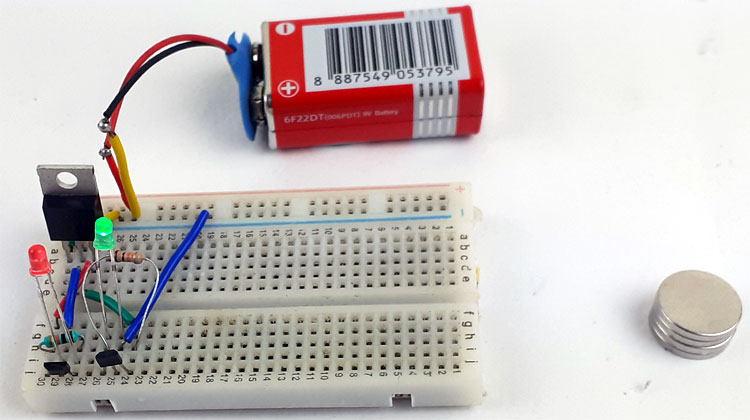

的硬件磁极性检测电路看起来是这样的:

Magnetic Polarity Detector

测试磁极性检测器

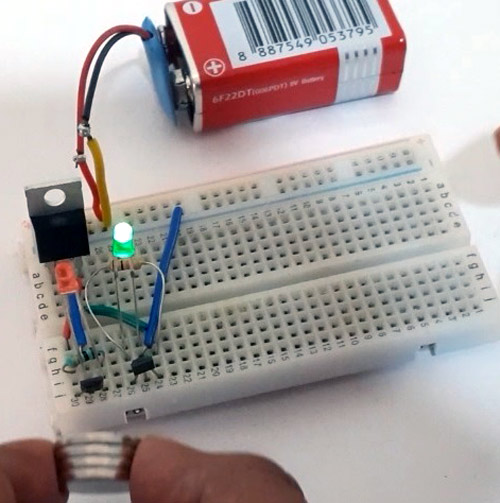

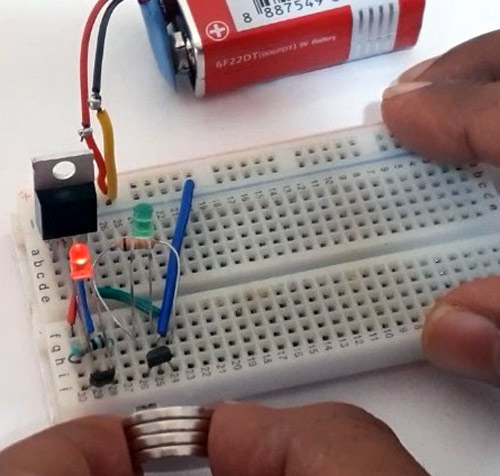

连接电路后,如上图所示,使用9V电池为设置供电。最初,LED将处于高电平状态。现在,将磁铁靠近磁铁传感器,如果您将南极靠近红色LED,它将关闭,如下图所示

Magnetic Polarity Detector Working

如果你把北极带到绿色LED附近,指示灯就会熄灭:

Magnetic Polarity Detector Circuit

这就是你自己制作的方法磁极性检测器.

下面给出了一个完整的工作视频。
